Крышка двигателя (2) — HITACHI ZX470LC-5G

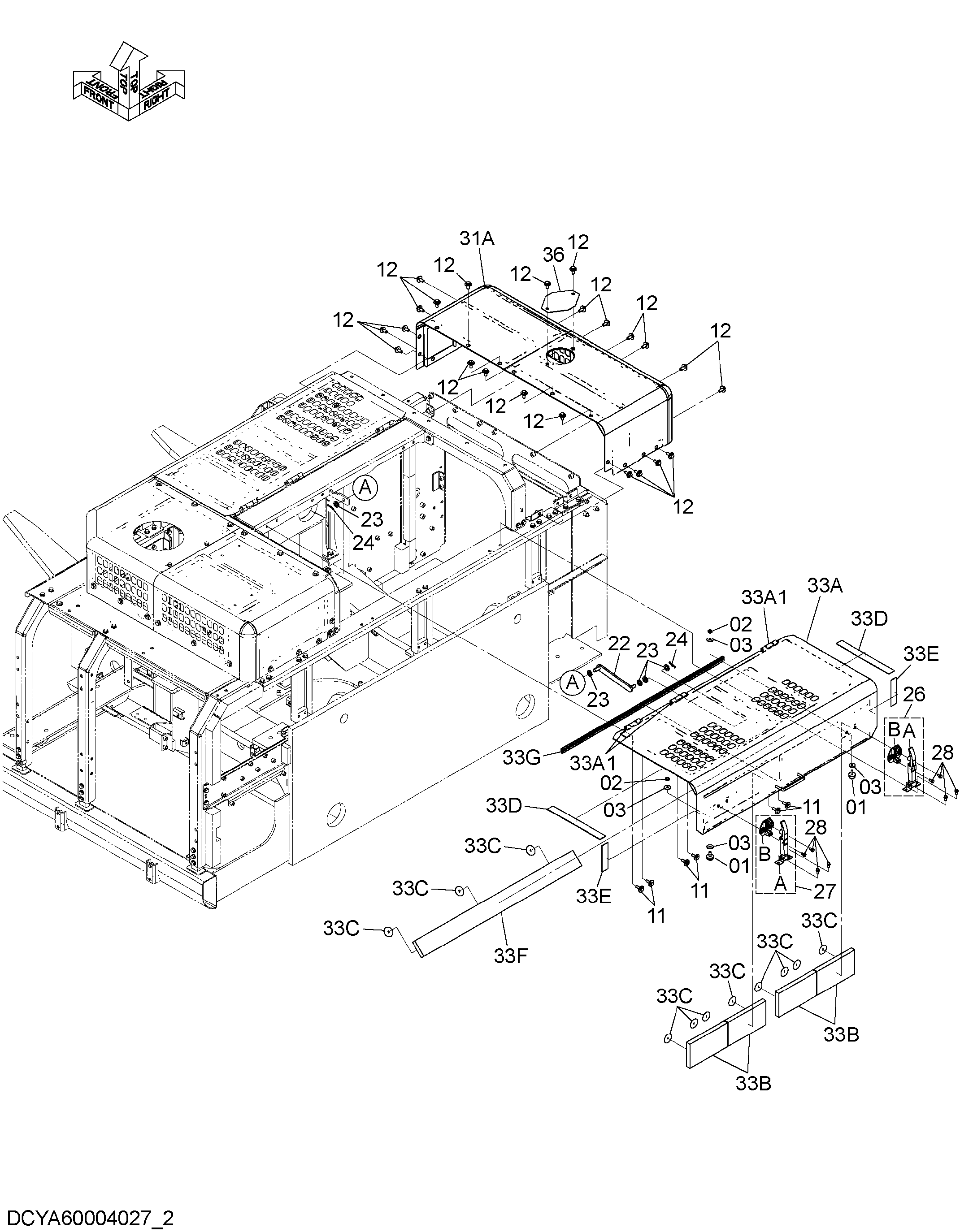

Заводская схема «Крышка двигателя (2)» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4294508 | Ограничитель | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | J217083 | Шайба | 4 |
| 11 | J281035 | Болт с шайбой | 6 |
| 11A | J901035 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J281230 | Болт с шайбой | 23 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 22 | 9771366 | Стойка | 1 |
| 23 | J222016 | Шайба | 5 |
| 24 | 4022701 | Стопорный палец | 2 |
| 26 | 4377519 | Защёлка | 1 |
| 26A | 3077611 | Анкхор | 1 |
| 26B | 3077612 | Защёлка | 1 |
| 27 | 4377569 | Защёлка | 1 |
| 27A | 3077611 | Анкхор | 1 |
| 27B | 3077613 | Защёлка | 1 |
| 28 | J260820 | Болт с шайбой | 8 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 31 | YA60003928 | Крышка двигатель | 1 |
| 31A | YA40003472 | Крышка двигатель | 1 |
| 33 | YA60003968 | Дверь | 1 |
| 33A | YA40003489 | Дверь | 1 |
| 33A1 | 3072015 | Петля | 3 |
| 33B | 4730891 | Стекловата | 4 |
| 33C | 4156886 | Шайба | 11 |
| 33D | 4717474 | Резиновая прокладка | 2 |
| 33E | 4717473 | Резиновая прокладка | 2 |
| 33F | 4731952 | Стекловата | 1 |
| 33G | 4674966 | Уплотнительная окантовка | 1 |
| 36 | 4343333 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
