Облицовка (2-1) — HITACHI ZX470LC-5G

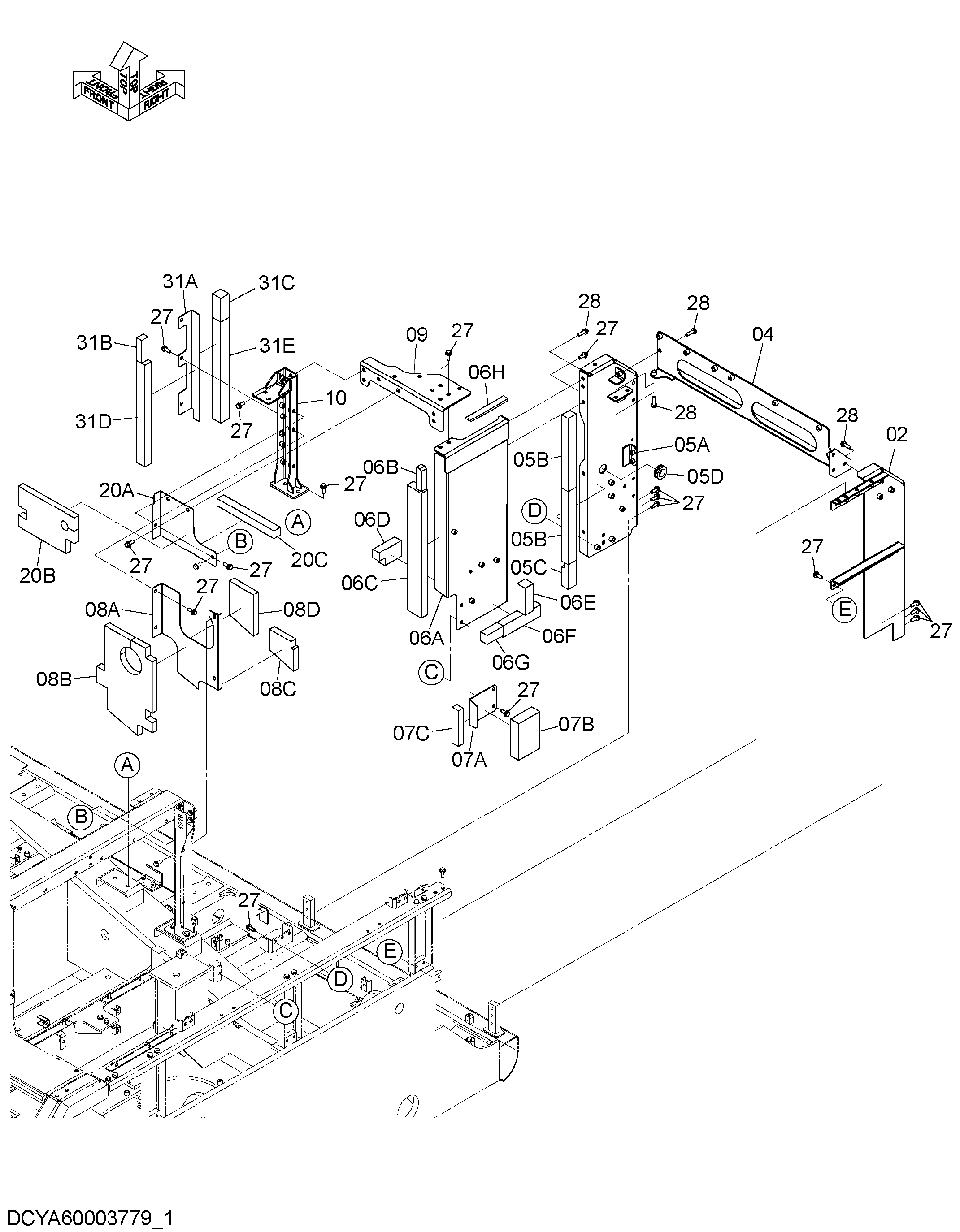

Заводская схема «Облицовка (2-1)» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA40003331 | Опора | 1 |
| 04 | YA40003372 | Опора | 1 |
| 05 | YA60003767 | Опора | 1 |
| 05A | YA40003407 | Опора | 1 |
| 05B | 4640523 | Резиновая прокладка | 2 |
| 05C | YA00005189 | Резиновое уплотнение | 1 |
| 05D | 4203587 | Резиновая втулка | 1 |
| 06 | YA60003583 | Крышка | 1 |
| 06A | YA40003241 | Крышка | 1 |
| 06B | 4462305 | Резиновая прокладка | 1 |
| 06C | 4342688 | Резиновая прокладка | 1 |
| 06D | 4644516 | Резиновая прокладка | 1 |
| 06E | 4672324 | Резиновая прокладка | 1 |
| 06F | 4643928 | Резиновая прокладка | 1 |
| 06G | 4640525 | Резиновая прокладка | 1 |
| 06H | YA00005376 | Резиновое уплотнение | 1 |
| 07 | YA60003562 | Крышка | 1 |
| 07A | YA00004996 | Крышка | 1 |
| 07B | 4672325 | Резиновая прокладка | 1 |
| 07C | 4459173 | Резиновая прокладка | 1 |
| 08 | YA60003563 | Крышка | 1 |
| 08A | YA40003240 | Крышка | 1 |
| 08B | YA00004995 | Резиновое уплотнение | 1 |
| 08C | YA00014000 | Резиновое уплотнение | 1 |
| 08D | YA00014001 | Резиновое уплотнение | 1 |
| 09 | YA40003175 | Опора | 1 |
| 10 | YA40003385 | Опора | 1 |
| 20 | YA60003542 | Крышка | 1 |
| 20A | YA40003374 | Крышка | 1 |
| 20B | YA00004958 | Резиновое уплотнение | 1 |
| 20C | 4643932 | Резиновая прокладка | 1 |
| 27 | J271235 | Болт с шайбой | 29 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271245 | Болт с шайбой | 8 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | YA60010583 | Крышка | 1 |
| 31A | YA00013997 | Крышка | 1 |
| 31B | YA00002157 | Резиновая прокладка | 1 |
| 31C | 4702781 | Резиновая прокладка | 1 |
| 31D | 4670792 | Резиновая прокладка | 1 |
| 31E | 4686020 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
