Электрооборудование (5) — HITACHI ZX470LC-5G

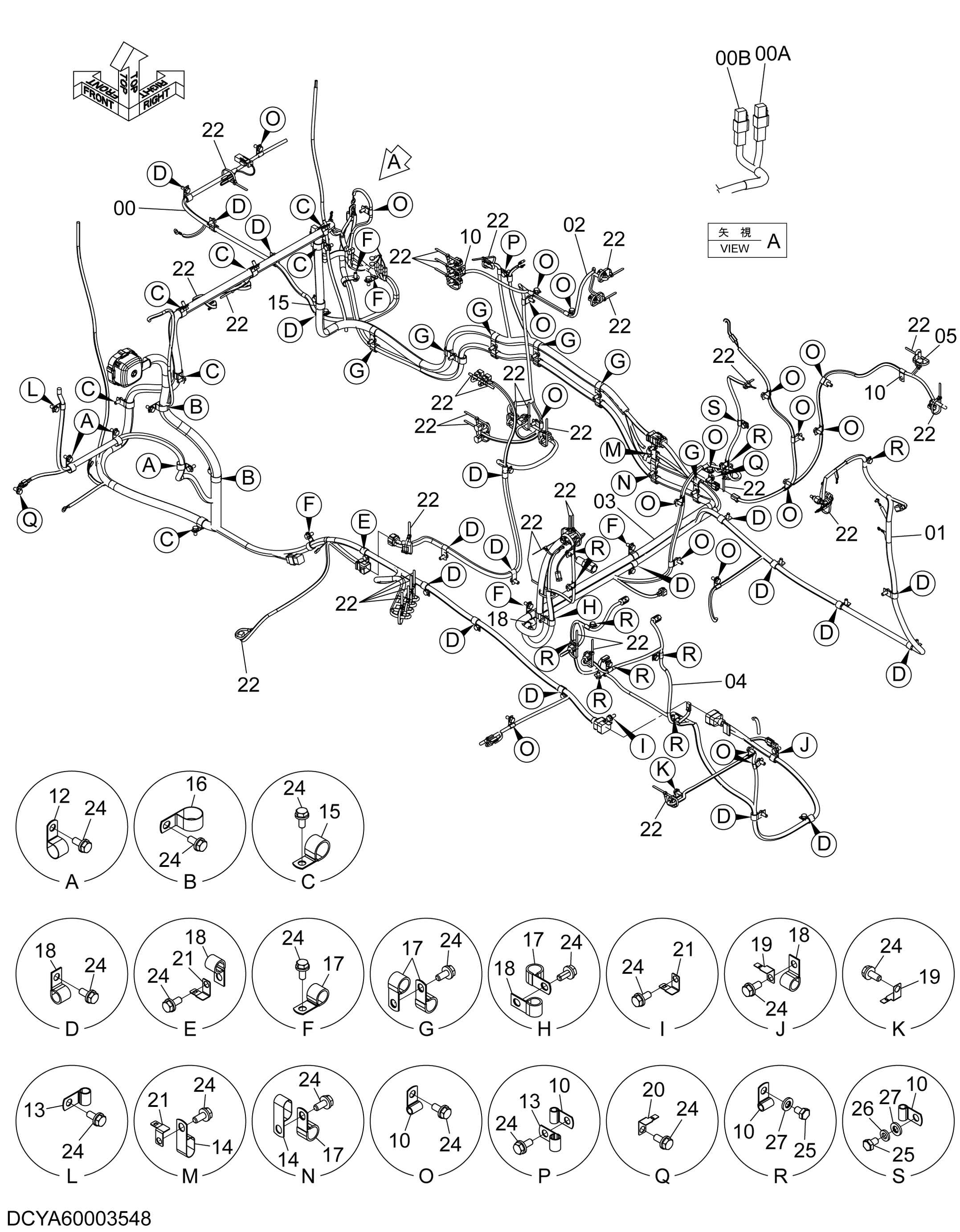

Заводская схема «Электрооборудование (5)» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00004748 | Жгут проводов | 1 |
| 00A | 4315323 | Фусибле-линк | 1 |
| 00B | 4315324 | Фусибле-линк | 1 |
| 01 | YA00004914 | Жгут проводов | 1 |
| 02 | 2058044 | Жгут проводов | 1 |
| 03 | YA00004139 | Жгут проводов | 1 |
| 04 | YA00004948 | Жгут проводов | 1 |
| 05 | YA00004960 | Жгут проводов | 1 |
| 10 | 4190261 | Зажим | 32 |
| 12 | 4190263 | Зажим | 3 |
| 13 | 4190275 | Зажим | 2 |
| 14 | 4190282 | Зажим | 2 |
| 15 | 4192035 | Зажим | 8 |
| 16 | 4190264 | Зажим | 2 |
| 17 | 4190277 | Зажим | 19 |
| 18 | 4190273 | Зажим | 22 |
| 19 | 4257159 | Кронштейн | 2 |
| 20 | 4336875 | Кронштейн | 2 |
| 21 | 4418301 | Кронштейн | 3 |
| 22 | 4055312 | Ленточный зажим | 34 |
| 24 | J271025 | Болт с шайбой | 72 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J901016 | Болт | 11 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | J222010 | Шайба | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
