Облицовка (2-2) — HITACHI ZX470LC-5G

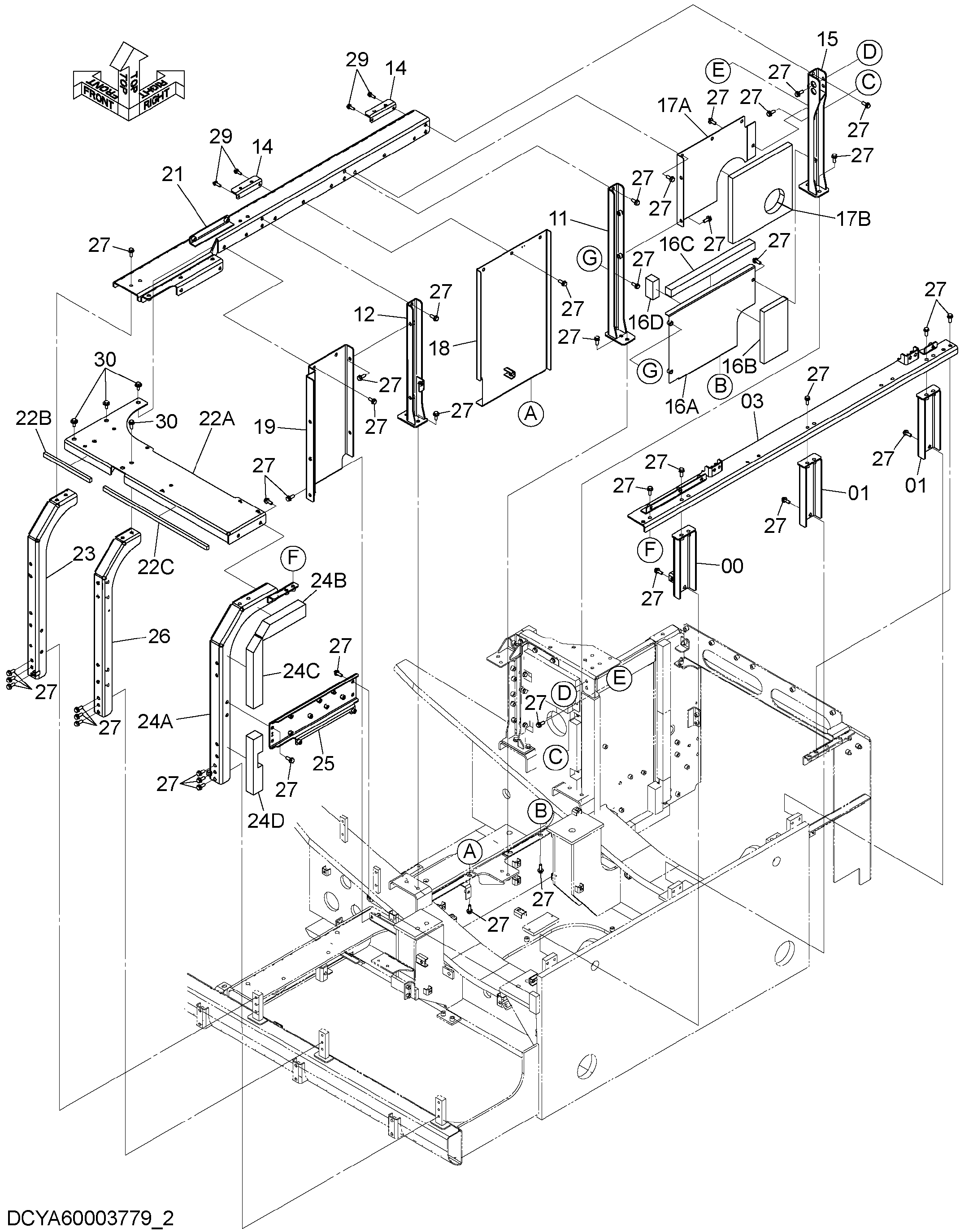

Заводская схема «Облицовка (2-2)» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40003176 | Опора | 1 |
| 01 | YA40003242 | Опора | 2 |
| 03 | YA40003379 | Опора | 1 |
| 11 | YA40003229 | Опора | 1 |
| 12 | 8118742 | Опора | 1 |
| 14 | YA40003412 | Кронштейн | 2 |
| 15 | YA40003230 | Опора | 1 |
| 16 | YA60003541 | Крышка | 1 |
| 16A | YA40003167 | Крышка | 1 |
| 16B | YA00001012 | Резиновая прокладка | 1 |
| 16C | 4650557 | Резиновая прокладка | 1 |
| 16D | 4703337 | Резиновая прокладка | 1 |
| 17 | YA60003498 | Крышка | 1 |
| 17A | YA00004926 | Крышка | 1 |
| 17B | YA00004927 | Резиновое уплотнение | 1 |
| 18 | YA40003174 | Крышка | 1 |
| 19 | YA40003319 | Крышка | 1 |
| 21 | YA40003396 | Опора | 1 |
| 22 | YA60003625 | Крышка | 1 |
| 22A | YA40003338 | Крышка | 1 |
| 22B | 4654979 | Резиновая прокладка | 1 |
| 22C | 4654980 | Резиновая прокладка | 1 |
| 23 | 7054790 | Опора | 1 |
| 24 | YA60003558 | Опора | 1 |
| 24A | YA40003239 | Опора | 1 |
| 24B | YA00004969 | Резиновое уплотнение | 1 |
| 24C | 4660783 | Резиновая прокладка | 1 |
| 24D | 4660784 | Резиновая прокладка | 1 |
| 25 | YA40003238 | Кронштейн | 1 |
| 26 | 7058584 | Опора | 1 |
| 27 | J271235 | Болт с шайбой | 71 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | J271035 | Болт с шайбой | 4 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J281230 | Болт с шайбой | 5 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
