Передний головка фонарь (верхний)(4 фонарь) — HITACHI ZX470LC-5G

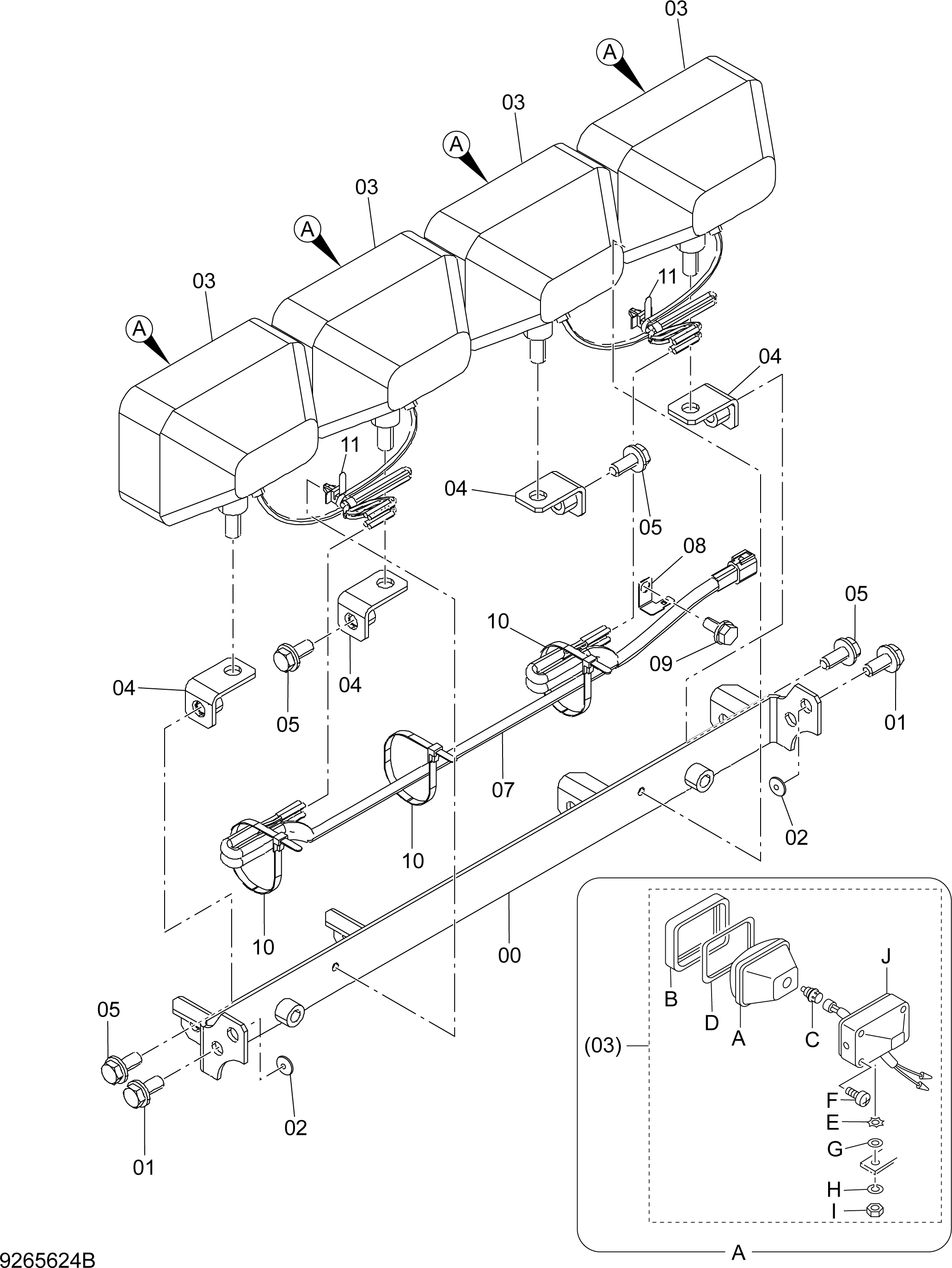

Заводская схема «Передний головка фонарь (верхний)(4 фонарь)» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050578 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A590112 | Плоская шайба | 4 |
| 03 | 4336570 замена: 4326800 | Фара | 4 |
| 03 | 4326800 | Фонарь головка в сборе | 4 |
| 03A | 4326801 | Ленс блок | 1 |
| 03B | 4326802 | Рама | 1 |
| 03C | 4285648 | Лампа | 1 |
| 03D | 4326803 | Прокладка | 1 |
| 03E | 4307026 | Шайба | 1 |
| 03F | 4307027 | Винт | 4 |
| 03G | A590114 | Плоская шайба | 1 |
| 03H | A590914 | Пружинная шайба | 1 |
| 03I | J952014 | Гайка | 1 |
| 04 | 9766221 | Кронштейн | 4 |
| 05 | J271230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4655717 | Жгут проводов | 1 |
| 08 | 4257159 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4055312 | Ленточный зажим | 3 |
| 11 | 4259220 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
