Крышка двигателя (1) — HITACHI ZX470LC-5B

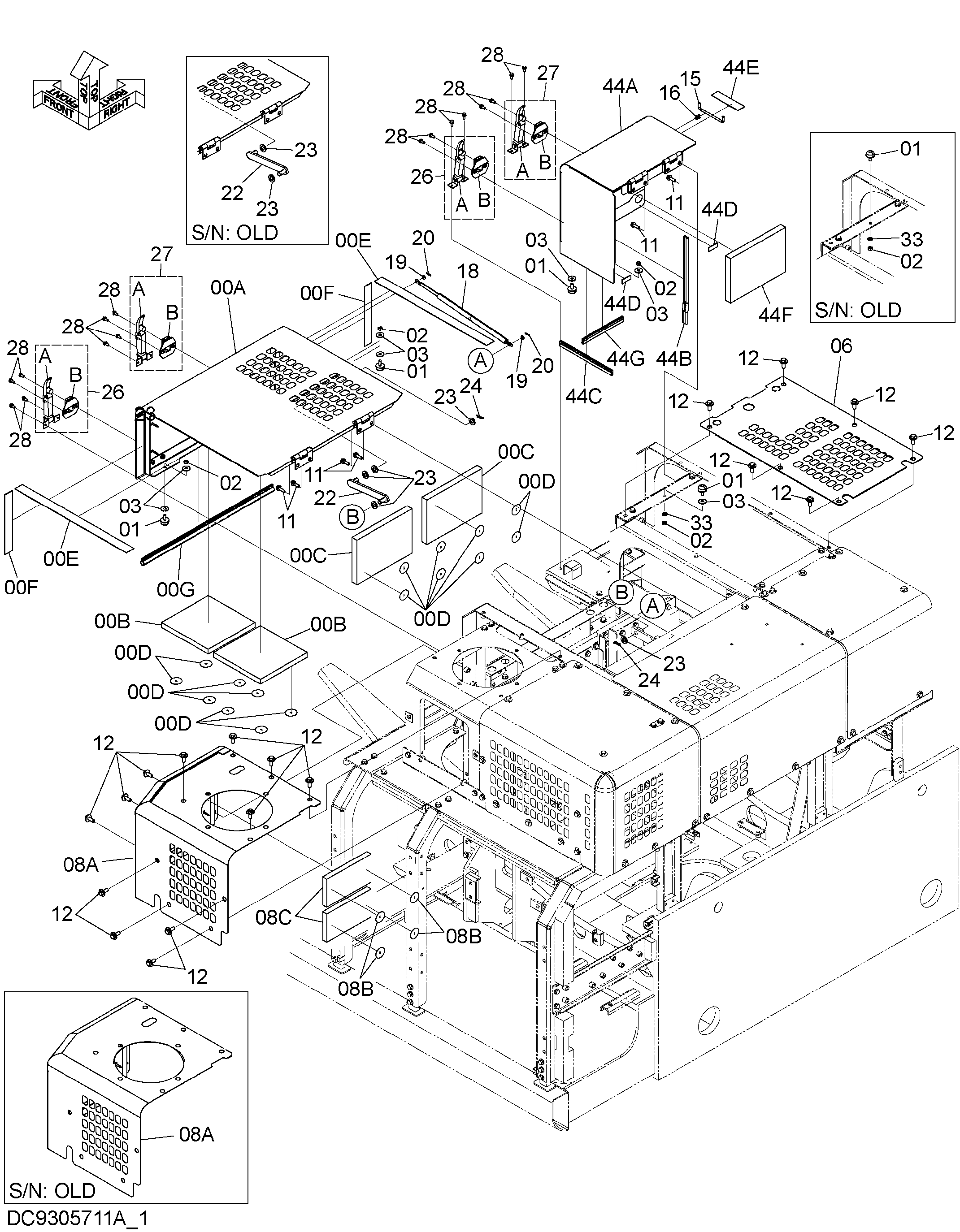

Заводская схема «Крышка двигателя (1)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057358 | Дверь | 1 |
| 00A | 6027455 | Дверь | 1 |
| 00B | 4703723 | Стекловата | 2 |
| 00C | 4703724 | Резиновая прокладка | 2 |
| 00D | 4156886 | Шайба | 16 |
| 00E | 4703781 | Резиновая прокладка | 2 |
| 00F | 4703782 | Резиновая прокладка | 2 |
| 00G | 4703711 | Резиновая прокладка | 1 |
| 01 | 4294508 | Ограничитель | 4 |
| 02 | J950010 | Гайка | 4 |
| 03 | J217083 | Шайба | 6 |
| 03 | J217083 | Шайба | 7 |
| 06 | 7057277 | Крышка | 1 |
| 08 | 8124805 замена: YA60011340 | Крышка двигатель | 1 |
| 08A | 6025042 замена: YA40006947 | Крышка двигатель | 1 |
| 08B | 4156886 | Шайба | 4 |
| 08C | 4730891 | Стекловата | 2 |
| 08 | YA60011340 | Крышка двигатель | 1 |
| 08A | YA40006947 | Крышка двигатель | 1 |
| 08B | 4156886 | Шайба | 4 |
| 08C | 4730891 | Стекловата | 2 |
| 11 | J271035 | Болт с шайбой | 8 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281235 | Болт с шайбой | 18 |
| 12A | J901235 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 15 | 4639112 | Стойка | 1 |
| 16 | 4647195 | Держатель | 1 |
| 18 | 4648439 | Гидроцилиндр | 1 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | 4022697 | Стопорный палец | 2 |
| 22 | 9771366 | Стойка | 1 |
| 23 | J222016 | Шайба | 4 |
| 23 | J222016 | Шайба | 5 |
| 24 | 4022701 | Стопорный палец | 2 |
| 26 | 4377519 | Защёлка | 2 |
| 26A | 3077611 | Анкхор | 1 |
| 26B | 3077612 | Защёлка | 1 |
| 27 | 4377569 | Защёлка | 2 |
| 27A | 3077611 | Анкхор | 1 |
| 27B | 3077613 | Защёлка | 1 |
| 28 | J260820 | Болт с шайбой | 16 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 33 | A590110 | Плоская шайба | 1 |
| 44 | 8123066 | Дверь | 1 |
| 44A | 6028341 | Дверь | 1 |
| 44B | 4717735 | Уплотнительная окантовка | 1 |
| 44C | 4717736 | Уплотнительная окантовка | 1 |
| 44D | 4717738 | Резиновая прокладка | 2 |
| 44E | 4717473 | Резиновая прокладка | 1 |
| 44F | 4703724 | Резиновая прокладка | 1 |
| 44G | 4426981 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
