Радиатор крышка — HITACHI ZX470LC-5B

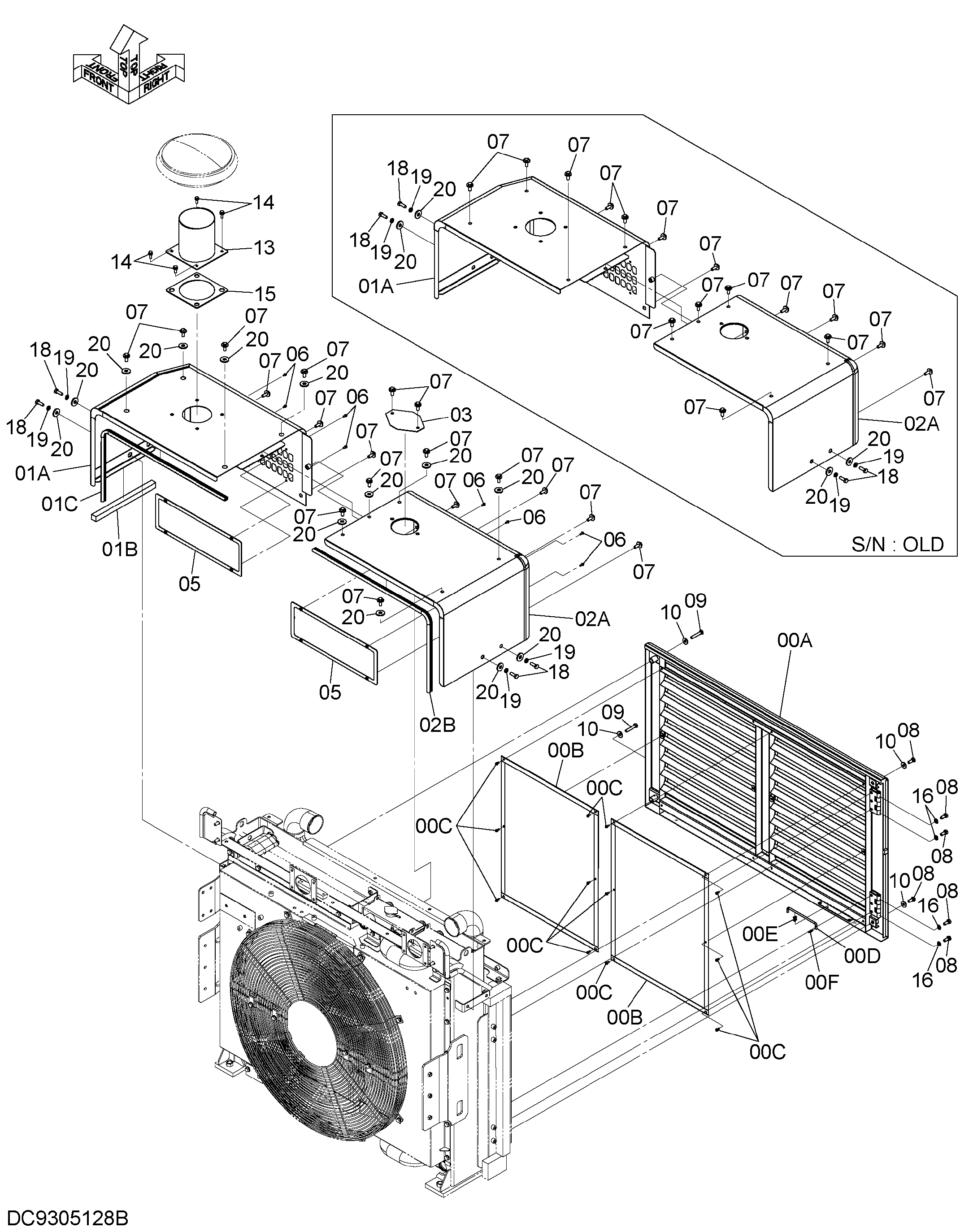

Заводская схема «Радиатор крышка» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9304520 | Воздуховод | 1 |
| 00A | YA60000853 | Дверь | 1 |
| 00B | 8118175 | Сетка | 2 |
| 00C | J260616 | Болт с шайбой | 12 |
| 00CA | J900616 | Болт | 1 |
| 00CB | A590106 | Плоская шайба | 1 |
| 00D | 4341788 | Стойка | 1 |
| 00E | 4647195 | Держатель | 1 |
| 00F | 4022697 | Стопорный палец | 1 |
| 01 | 8108314 замена: YA60007084 | Крышка | 1 |
| 01A | 6025275 | Крышка | 1 |
| 01B | 4664335 | Резиновая прокладка | 1 |
| 01C | 4631921 | Уплотнительная окантовка | 1 |
| 01 | YA60007084 | Крышка | 1 |
| 01A | YA40006649 | Крышка | 1 |
| 01B | 4664335 | Резиновая прокладка | 1 |
| 01C | 4631921 | Уплотнительная окантовка | 1 |
| 02 | 8125026 | Крышка | 1 |
| 02A | 6025718 | Крышка | 1 |
| 02B | 4720569 | Уплотнительная окантовка | 1 |
| 03 | 4343333 | Крышка | 1 |
| 05 | 8101043 | Сетка | 2 |
| 06 | J260616 | Болт с шайбой | 8 |
| 06A | J900616 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | J281235 | Болт с шайбой | 18 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | J921230 | Болт | 6 |
| 09 | J921265 | Болт | 2 |
| 10 | 4249324 | Шайба | 4 |
| 13 | 9764200 | Трубка воздушный | 1 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4654835 | Манжета | 1 |
| 16 | A590112 | Плоская шайба | 4 |
| 18 | J901235 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | 4338575 | Плоская шайба | 4 |
| 20 | 4338575 | Плоская шайба | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
