Гидромолот, гидроножницы трубопроводы (BE стрела) — HITACHI ZX470LC-5B

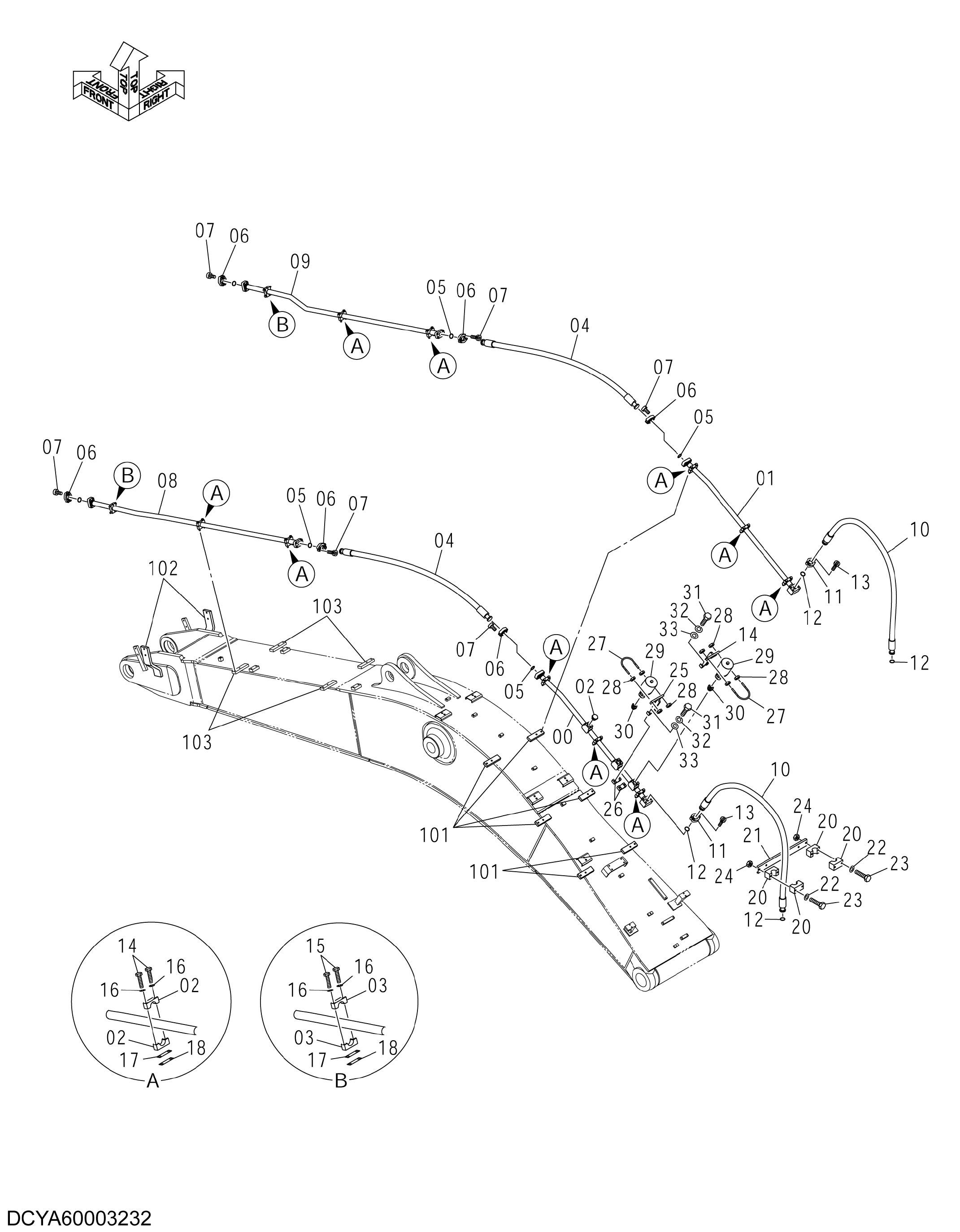

Заводская схема «Гидромолот, гидроножницы трубопроводы (BE стрела)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40003065 | Трубка | 1 |
| 01 | YA40002818 | Трубка | 1 |
| 02 | 4610222 | Хомут трубки | 20 |
| 03 | 4620318 | Хомут трубки | 4 |
| 04 | 4612113 | Шланг | 2 |
| 05 | 4508805 | Уплотнительное кольцо | 4 |
| 06 | 4089703 | Разъёмный фланец | 12 |
| 07 | M341445 | Болт с внутренним шестигранником | 24 |
| 08 | YA40002817 | Трубка | 1 |
| 09 | YA40002816 | Трубка | 1 |
| 10 | 4344300 | Шланг | 2 |
| 11 | 4089703 | Разъёмный фланец | 4 |
| 12 | 4508805 | Уплотнительное кольцо | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 8 |
| 14 | J901685 | Болт | 20 |
| 15 | J901695 | Болт | 4 |
| 16 | A590916 | Пружинная шайба | 24 |
| 17 | 4617276 | Регулировочная шайба | 4 |
| 18 | 4617277 | Регулировочная шайба | 4 |
| 20 | 4603541 | Хомут | 4 |
| 21 | 4641195 | Кронштейн | 1 |
| 22 | A590112 | Плоская шайба | 4 |
| 23 | J901210 | Болт | 4 |
| 24 | J950012 | Гайка | 8 |
| 25 | 8095446 | Кронштейн | 2 |
| 26 | 4617451 | Хомут трубки | 2 |
| 27 | 4289010 | U-образный болт | 4 |
| 28 | J950012 | Гайка | 16 |
| 29 | 4461979 | Гидроаккумулятор | 2 |
| 30 | 4464962 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 30B | 970860 | Уплотнительное кольцо | 1 |
| 31 | J901465 | Болт | 4 |
| 32 | A590914 | Пружинная шайба | 4 |
| 33 | A590114 | Плоская шайба | 4 |
| 101 | 4610218 | Седло винта | 6 |
| 102 | 4610217 | Седло винта | 2 |
| 103 | 4724617 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
