Гидролинии хода детали (1) — HITACHI ZX470LC-5B

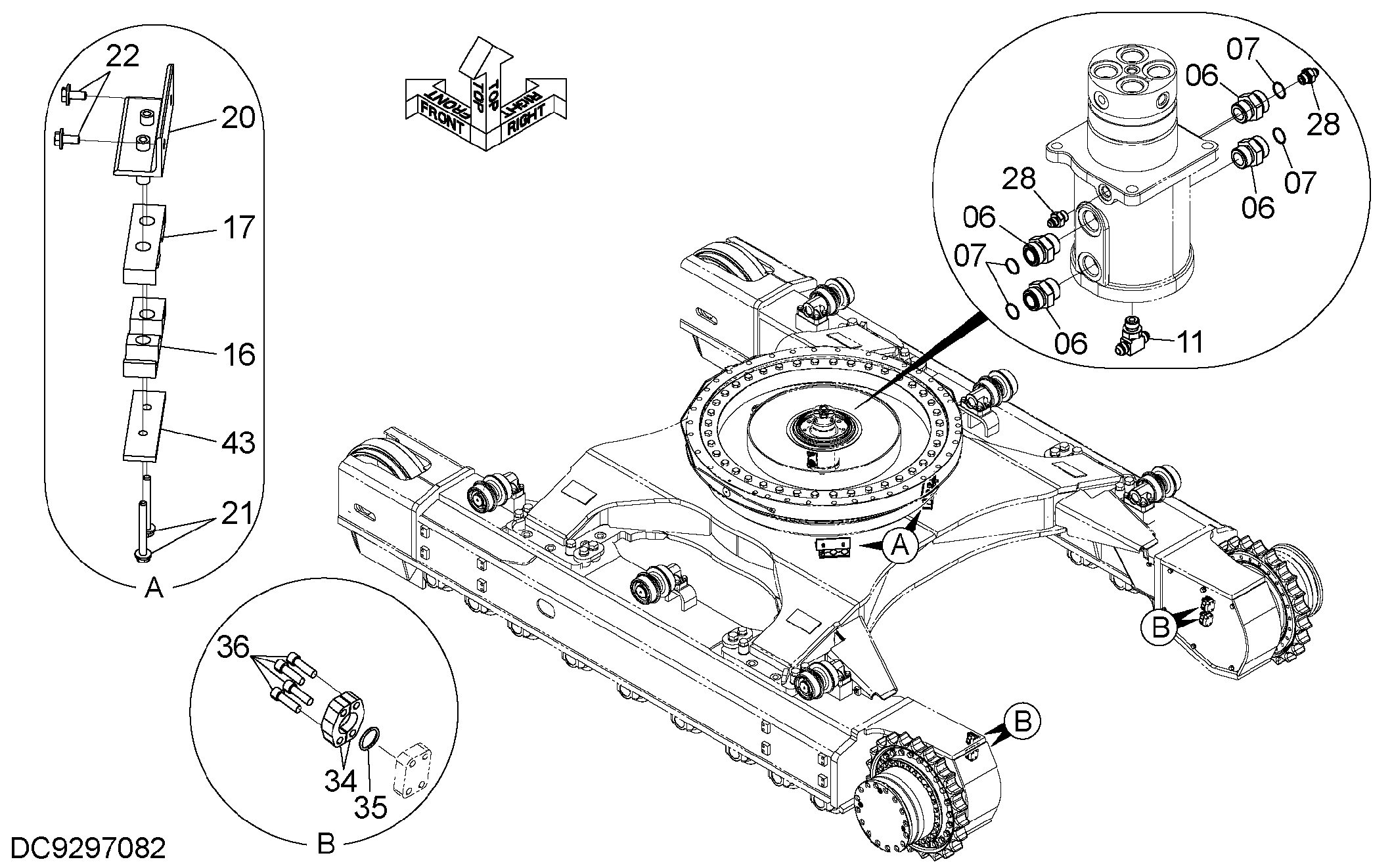

Заводская схема «Гидролинии хода детали (1)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9297082 | Ход трубопроводы | 1 | |
| 06 | 4189535 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | A852544 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4339413 | Хомут шланга | 2 |
| 17 | 4267673 | Хомут шланга | 2 |
| 20 | 8061456 | Кронштейн | 2 |
| 21 | J271200 | Болт с шайбой | 4 |
| 21A | J901200 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J281230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 28 | A852133 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4085560 | Разъёмный фланец | 8 |
| 35 | 966993 | Уплотнительное кольцо | 4 |
| 36 | M341240 | Болт с внутренним шестигранником | 16 |
| 43 | 4725689 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
