Топливные трубопроводы (с водяной сепаратор) — HITACHI ZX470LC-5B

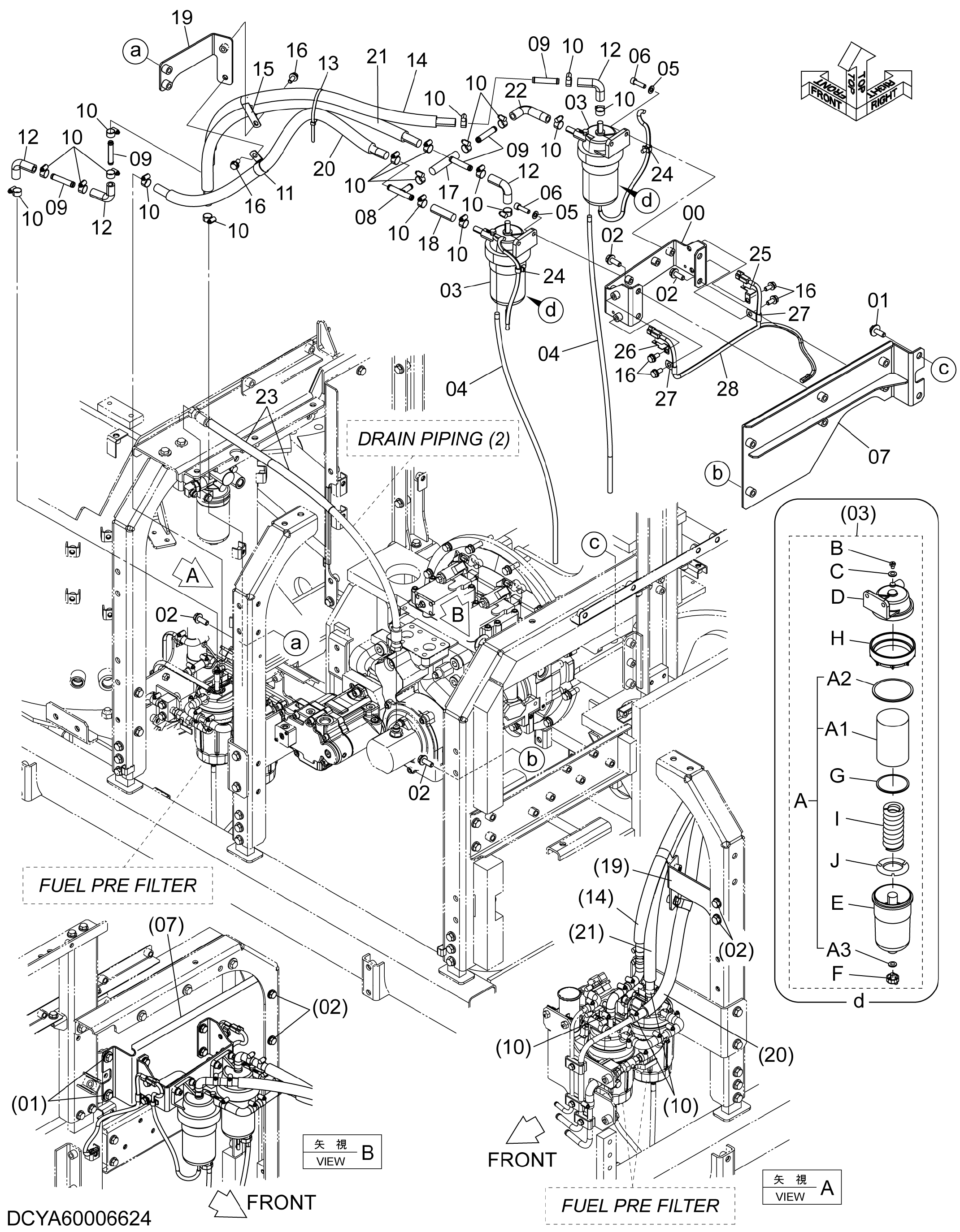

Заводская схема «Топливные трубопроводы (с водяной сепаратор)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40010306 | Кронштейн | 1 |
| 01 | J281235 | Болт с шайбой | 2 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | J271235 | Болт с шайбой | 8 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | YA00014647 | Топливный фильтр | 2 |
| 03A | YA00002973 | Топливный фильтр | 1 |
| 03A2 | YA00013462 | Прокладка | 1 |
| 03A3 | 4653194 | Прокладка | 1 |
| 03B | 4653191 | Пробка воздушный | 1 |
| 03C | 4653192 | Прокладка | 1 |
| 03E | YA00013900 | Корпус | 1 |
| 03F | 4653193 | Пробка дренажный | 1 |
| 03G | 4653190 | Кольцо | 1 |
| 03H | YA00013463 | Кольцо блокировка | 1 |
| 03I | YA00013460 | Пружина | 1 |
| 03J | YA00013459 | Фиксатор | 1 |
| 04 | 4689355 | Виниловый шланг | 2 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | J781035 | Болт с внутренним шестигранником | 4 |
| 07 | YA40006334 | Кронштейн | 1 |
| 08 | 9768265 | Трубка | 1 |
| 09 | 4679167 | Соединение | 5 |
| 10 | 4514699 | Хомут шланга | 20 |
| 11 | 4192035 | Зажим | 1 |
| 12 | 4679166 | Угловой штуцер | 4 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 14 | 9285855 | Топливный шланг | 1 |
| 14A | 4679240 | Топливный шланг | 1 |
| 14B | 4657241 | Трубка | 1 |
| 15 | 4411911 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 6 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4689862 | Топливный шланг | 1 |
| 18 | 4690092 | Топливный шланг | 1 |
| 19 | YA40006333 | Кронштейн | 1 |
| 20 | YA60006662 | Топливный шланг | 1 |
| 20A | YA00009329 | Топливный шланг | 1 |
| 20B | YA00009330 | Трубка корругатед | 1 |
| 21 | YA60006663 | Топливный шланг | 1 |
| 21A | YA00009331 | Топливный шланг | 1 |
| 21B | 4681751 | Трубка | 1 |
| 22 | 4723247 | Угловой штуцер | 1 |
| 23 | 4327315 | Защитный кожух | 2 |
| 24 | 4449250 | Зажим | 2 |
| 25 | YA00011942 | Кронштейн | 1 |
| 26 | YA00011943 | Кронштейн | 1 |
| 27 | 4190261 | Зажим | 2 |
| 28 | YA00015879 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
