Поршневой насос — HITACHI ZX470LC-5B

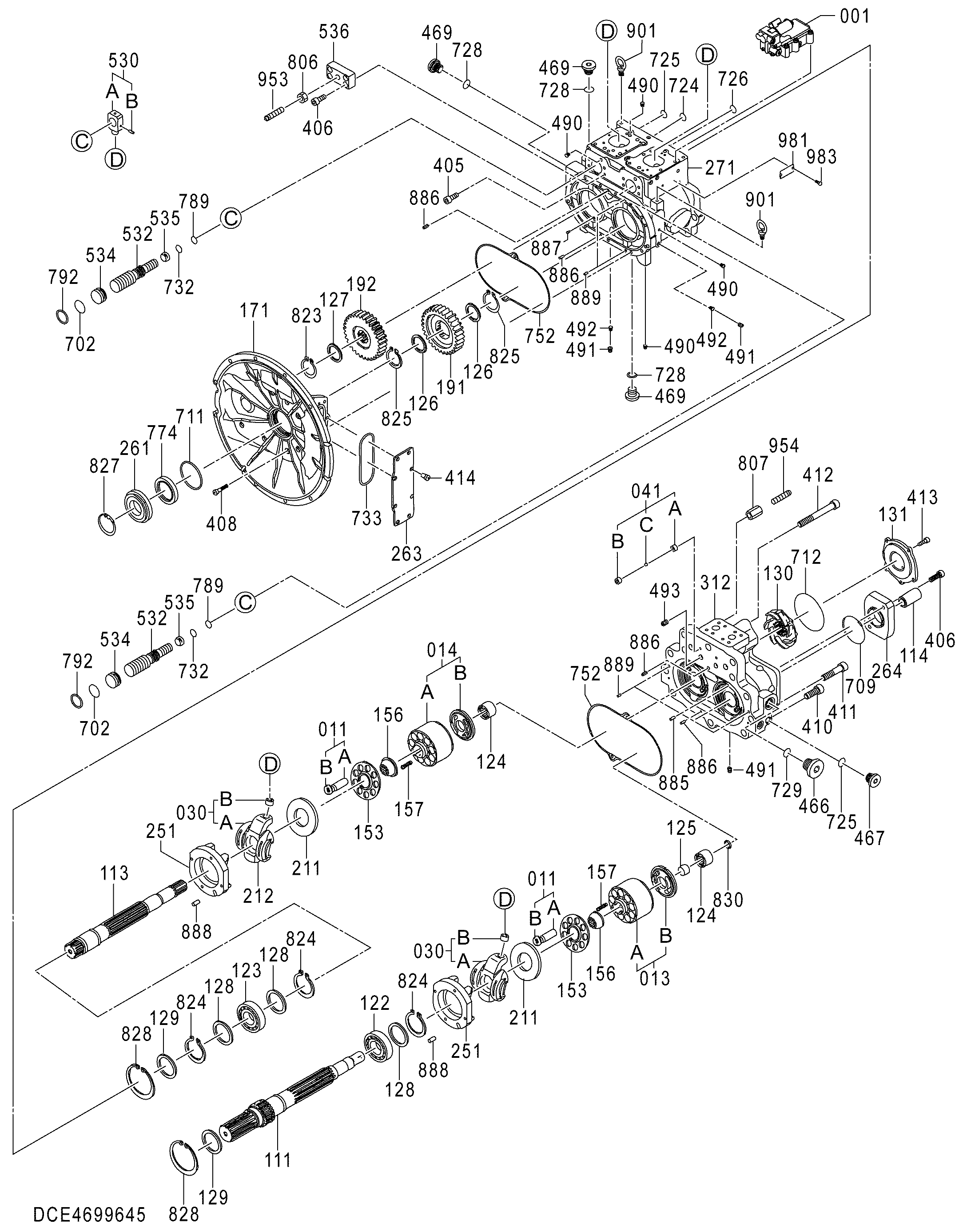

Заводская схема «Поршневой насос» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4699645 | Поршневой насос | 1 | |
| 001 | XA00000129 | Регулятор насос | 2 |
| 011 | 0945803 | Поршень | 2 |
| 013 | XB00001474 | Гидроцилиндр | 1 |
| 014 | XB00001476 | Гидроцилиндр | 1 |
| 030 | 0772701 | Пластина | 2 |
| 030A | XB00000459 | Пластина | 1 |
| 030B | XB00000460 | Втулка | 1 |
| 041 | 0820444 | Клапан кхеакк AS | 2 |
| 111 | XB00001478 | Вал привод | 1 |
| 113 | 0820406 | Вал | 1 |
| 114 | XB00001479 | Муфта | 1 |
| 122 | 0820407 | Роликовый подшипник | 1 |
| 123 | 0820453 | Роликовый подшипник | 1 |
| 124 | 0978503 | Игольчатый подшипник | 2 |
| 125 | 0978504 | Кольцо внутренний | 1 |
| 126 | 0820409 | Проставка | 2 |
| 127 | 0820410 | Проставка | 1 |
| 128 | 0820411 | Проставка | 3 |
| 129 | 0820412 | Проставка | 2 |
| 130 | 0978505 | Боостер | 1 |
| 131 | 0820414 | Крышка | 1 |
| 153 | 0820415 | Фиксатор | 2 |
| 156 | 0820416 | Втулка | 2 |
| 157 | 0451016 | Пружина | 18 |
| 171 | XB00001480 | Корпус передний | 1 |
| 191 | XB00001481 | Шестерня привод | 1 |
| 192 | XB00001482 | Шестерня привод | 1 |
| 211 | 0353311 | Пластина | 2 |
| 251 | 0820420 | Опора | 2 |
| 261 | 0820440 | Крышка уплотнение | 1 |
| 263 | XB00001483 | Крышка | 1 |
| 264 | XB00001484 | Пластина | 1 |
| 271 | 0978508 | Корпус | 1 |
| 312 | XB00001485 | Крышка | 1 |
| 405 | 0978510 | Болт с внутренним шестигранником | 8 |
| 406 | M341236 | Болт с внутренним шестигранником | 10 |
| 408 | 0131103 | Болт | 11 |
| 410 | 0820426 | Болт с внутренним шестигранником | 9 |
| 411 | 0820427 | Болт с внутренним шестигранником | 2 |
| 412 | 0820428 | Болт с внутренним шестигранником | 1 |
| 413 | M341025 | Болт с внутренним шестигранником | 5 |
| 414 | 0210221 | Болт | 8 |
| 466 | 0978511 | Пробка | 2 |
| 467 | 0629404 | Пробка | 2 |
| 469 | 0708502 | Пробка | 3 |
| 490 | 0934502 | Пробка | 20 |
| 491 | 0934503 | Пробка | 12 |
| 492 | 0451027 | Винт | 4 |
| 493 | 0102440 | Пробка | 2 |
| 530 | 0820438 | Палец | 2 |
| 532 | 0820429 | Поршень серво | 2 |
| 534 | 0451031 | Ограничитель | 2 |
| 535 | 0820430 | Ограничитель | 2 |
| 536 | 0820431 | Крышка | 2 |
| 702 | 0451033 | Уплотнительное кольцо | 2 |
| 709 | 0694604 | Уплотнительное кольцо | 1 |
| 711 | 0820432 | Уплотнительное кольцо | 1 |
| 712 | 0820433 | Уплотнительное кольцо | 1 |
| 724 | 0443801 | Уплотнительное кольцо | 9 |
| 725 | 0981201 | Уплотнительное кольцо | 6 |
| 726 | 0443405 | Уплотнительное кольцо | 2 |
| 728 | 0443408 | Уплотнительное кольцо | 3 |
| 729 | 0719402 | Уплотнительное кольцо | 2 |
| 732 | 0451035 | Уплотнительное кольцо | 2 |
| 733 | 0978512 | Уплотнительное кольцо | 1 |
| 752 | 0820439 | Манжета | 2 |
| 774 | 0978520 | Масляное уплотнение | 1 |
| 789 | 0451036 | Опорное кольцо | 2 |
| 792 | 0451037 | Опорное кольцо | 2 |
| 806 | 0451038 | Гайка | 2 |
| 807 | 0820434 | Гайка | 2 |
| 823 | 959499 | Стопорное кольцо | 1 |
| 824 | 991345 | Стопорное кольцо | 3 |
| 825 | 488075 | Стопорное кольцо | 2 |
| 827 | 991728 | Стопорное кольцо | 1 |
| 828 | 0820435 | Стопорное кольцо | 2 |
| 830 | 0978513 | Стопорное кольцо | 1 |
| 885 | 0313404 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 887 | 0175240 | Палец | 1 |
| 888 | 0978514 | Палец | 2 |
| 889 | 0978515 | Палец | 4 |
| 901 | 0134458 | Болт проушина | 2 |
| 953 | 0978516 | Установочный винт | 2 |
| 954 | 0682328 | Установочный винт | 2 |
| 983 | 0625509 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
