Топливный кхаргинг блок — HITACHI ZX470LC-5B

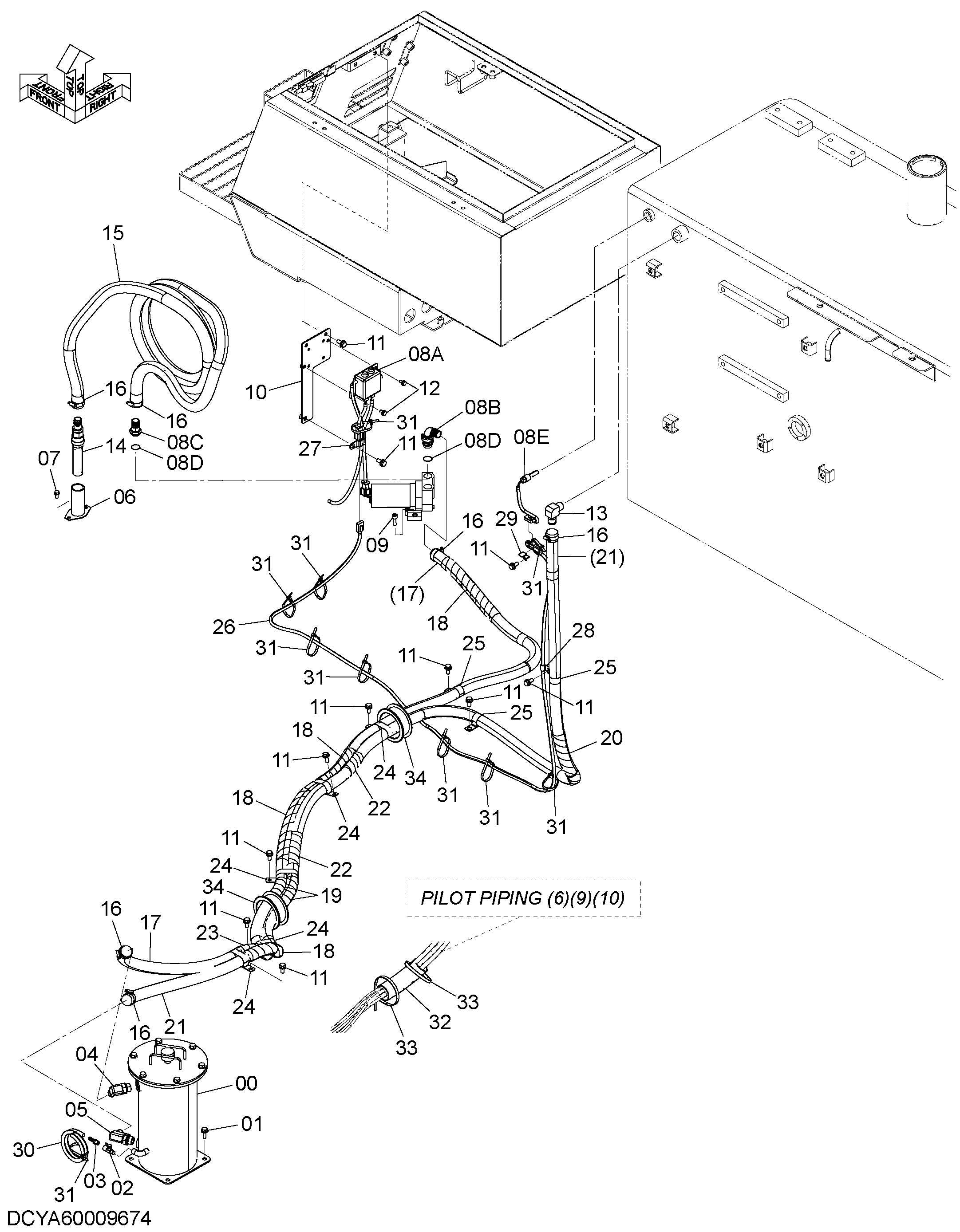

Заводская схема «Топливный кхаргинг блок» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60009673 | Топливный фильтр | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4478378 | Шаровой клапан | 1 |
| 03 | 4449362 | Адаптер | 1 |
| 04 | 4710325 | Угловой штуцер | 1 |
| 05 | 4713922 | Угловой штуцер | 1 |
| 06 | 9765357 | Трубка | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4641309 | Насос | 1 |
| 08A | 4671642 | Короб управление | 1 |
| 08B | 4713552 | Угловой штуцер | 1 |
| 08C | 4710327 | Адаптер | 1 |
| 08D | 4688131 | Уплотнительная шайба | 2 |
| 08E | 4678872 | Выключатель уровень | 1 |
| 09 | J781030 | Болт с внутренним шестигранником | 2 |
| 10 | 8105307 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 12 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4662313 | Угловой штуцер | 1 |
| 14 | 4641263 | Сетчатый фильтр | 1 |
| 15 | 4655793 | Шланг | 1 |
| 16 | 4505243 | Хомут шланга | 6 |
| 17 | YA60012291 | Топливный шланг | 1 |
| 17A | YA00015415 | Топливный шланг | 1 |
| 18 | 4376631 | Защитный кожух | 4 |
| 19 | 4320661 | Защитный кожух | 2 |
| 20 | 4383829 | Защитный кожух | 1 |
| 21 | YA60012290 | Топливный шланг | 1 |
| 21A | YA00012741 | Топливный шланг | 1 |
| 22 | 4401712 | Защитный кожух | 2 |
| 23 | 4383829 | Защитный кожух | 1 |
| 24 | 4470169 | Зажим | 5 |
| 25 | 4190264 | Зажим | 3 |
| 26 | YA00012724 | Жгут проводов | 1 |
| 27 | 4252877 | Зажим | 1 |
| 28 | 4190261 | Зажим | 1 |
| 29 | 4355515 | Кронштейн | 1 |
| 30 | 4677533 | Виниловый шланг | 1 |
| 31 | 4055312 | Ленточный зажим | 10 |
| 32 | 4408499 | Резиновая прокладка | 1 |
| 33 | 4121859 | Ленточный зажим | 2 |
| 34 | 4206288 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
