Основные гидролинии (3-1) — HITACHI ZX470LC-5B

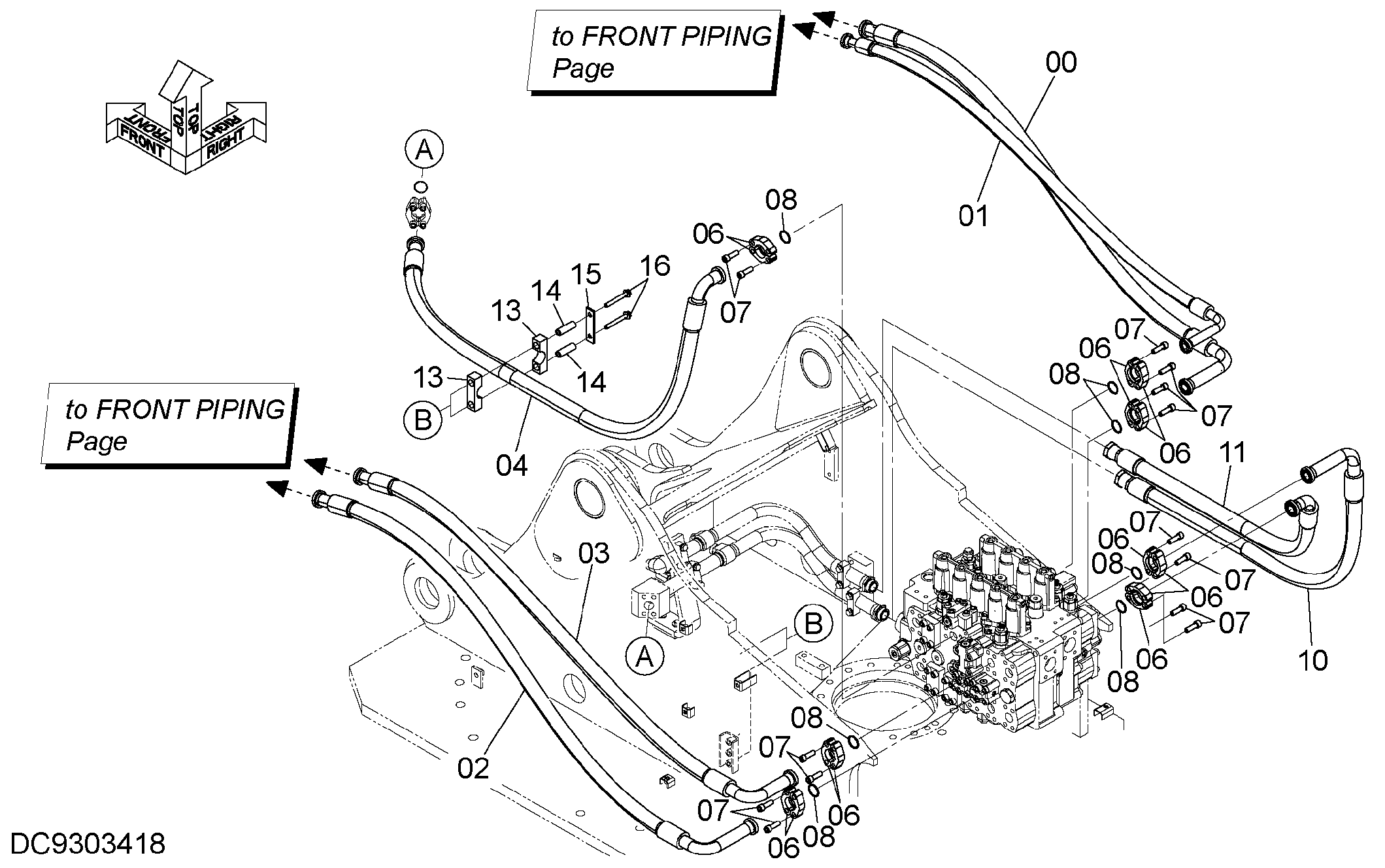

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700795 | Шланг | 1 |
| 01 | 9282844 | Шланг в сборе | 1 |
| 01A | 4631616 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 4 |
| 02 | 4700796 | Шланг | 1 |
| 03 | 9282707 | Шланг в сборе | 1 |
| 03A | 4636820 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 4 |
| 04 | 4722251 | Шланг | 1 |
| 06 | 4089703 | Разъёмный фланец | 14 |
| 07 | M341445 | Болт с внутренним шестигранником | 28 |
| 08 | 4508805 | Уплотнительное кольцо | 7 |
| 10 | 4700798 | Шланг | 1 |
| 11 | 4700799 | Шланг | 1 |
| 13 | 4207036 | Хомут | 4 |
| 14 | 4207037 | Проставка | 4 |
| 15 | 4207038 | Пластина | 2 |
| 16 | J271200 | Болт с шайбой | 4 |
| 16A | J901200 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
