Крышка (2) — HITACHI ZX470LC-5B

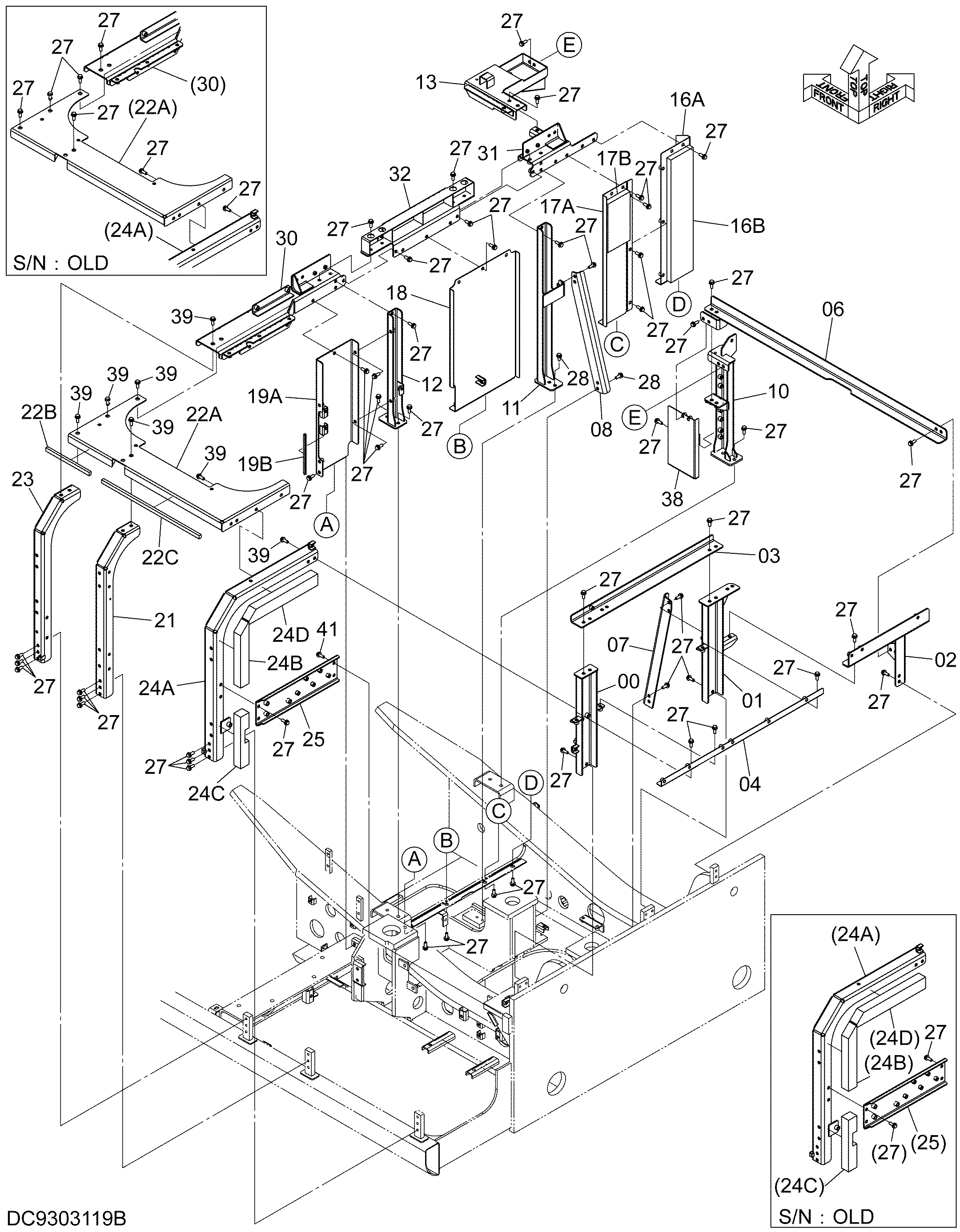

Заводская схема «Крышка (2)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118686 | Опора | 1 |
| 01 | 8111824 | Опора | 1 |
| 02 | 8108260 | Опора | 1 |
| 03 | 8108103 | Опора | 1 |
| 04 | 8108104 | Опора | 1 |
| 06 | YA40001025 | Опора | 1 |
| 07 | 3114446 | Браке | 1 |
| 08 | 3116901 | Браке | 1 |
| 10 | 8123107 | Опора | 1 |
| 11 | 8118209 | Опора | 1 |
| 12 | 8118742 | Опора | 1 |
| 13 | 7057339 | Опора | 1 |
| 16 | YA60000631 | Крышка | 1 |
| 16A | YA40000695 | Крышка | 1 |
| 16B | YA00001013 | Резиновая прокладка | 1 |
| 17 | YA60000630 | Крышка | 1 |
| 17A | YA40000694 | Крышка | 1 |
| 17B | YA00001012 | Резиновая прокладка | 1 |
| 18 | 8118797 | Крышка | 1 |
| 19 | YA60000708 | Крышка | 1 |
| 19A | 8118051 | Крышка | 1 |
| 19B | 4653308 | Резиновая прокладка | 1 |
| 21 | 7058584 | Опора | 1 |
| 22 | 8111575 | Крышка | 1 |
| 22A | 7057316 | Крышка | 1 |
| 22B | 4654979 | Резиновая прокладка | 1 |
| 22C | 4654980 | Резиновая прокладка | 1 |
| 23 | 7054790 | Опора | 1 |
| 24 | 8111578 | Опора | 1 |
| 24A | 6027497 | Опора | 1 |
| 24B | 4660783 | Резиновая прокладка | 1 |
| 24C | 4660784 | Резиновая прокладка | 1 |
| 24D | 4661755 | Резиновая прокладка | 1 |
| 25 | 8118566 | Кронштейн | 1 |
| 27 | J271235 | Болт с шайбой | 89 |
| 27 | J271235 | Болт с шайбой | 77 |
| 27 | J271235 | Болт с шайбой | 75 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271230 | Болт с шайбой | 4 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 7058234 | Опора | 1 |
| 31 | 8120758 | Опора | 1 |
| 32 | 7058216 | Опора | 1 |
| 38 | YA40000756 | Крышка | 1 |
| 39 | J281235 | Болт с шайбой | 12 |
| 39A | J901235 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 41 | J271225 | Болт с шайбой | 2 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
