Интеркоолер трубопроводы — HITACHI ZX470LC-5B

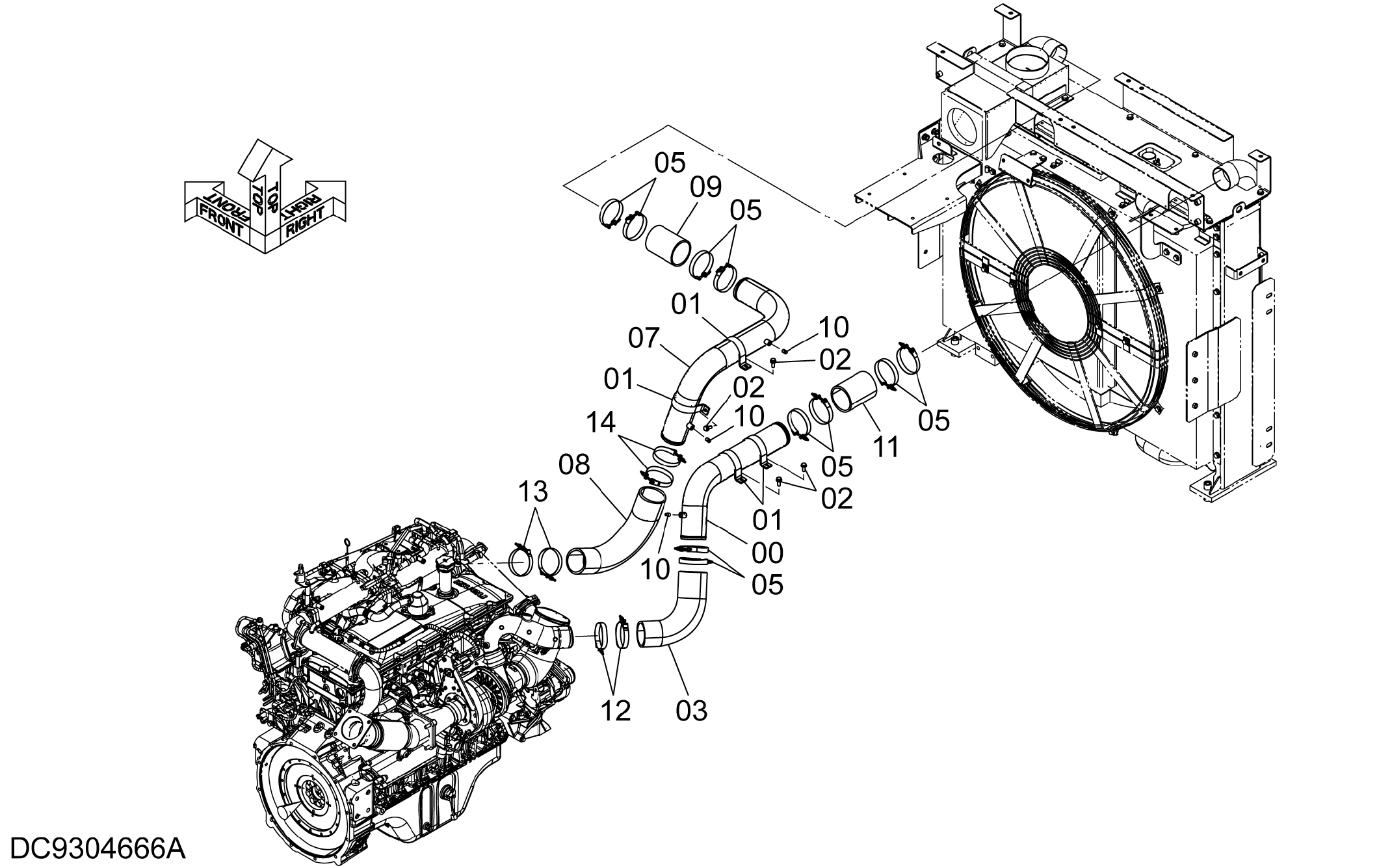

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118448 | Трубка воздушный | 1 |
| 01 | 4186854 | Хомут трубки | 4 |
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4702220 | Воздушный шланг | 1 |
| 05 | 4282485 | Хомут шланга | 10 |
| 07 | 8118449 | Трубка воздушный | 1 |
| 08 | 4702221 | Воздушный шланг | 1 |
| 09 | 4644285 | Воздушный шланг | 1 |
| 10 | 94-2022 | Пробка | 4 |
| 11 | 4703392 | Воздушный шланг | 1 |
| 12 | 4283535 | Хомут шланга | 2 |
| 13 | 4263766 | Хомут шланга | 2 |
| 14 | 4282486 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
