Обратные трубопроводы (1) — HITACHI ZX470LC-5B

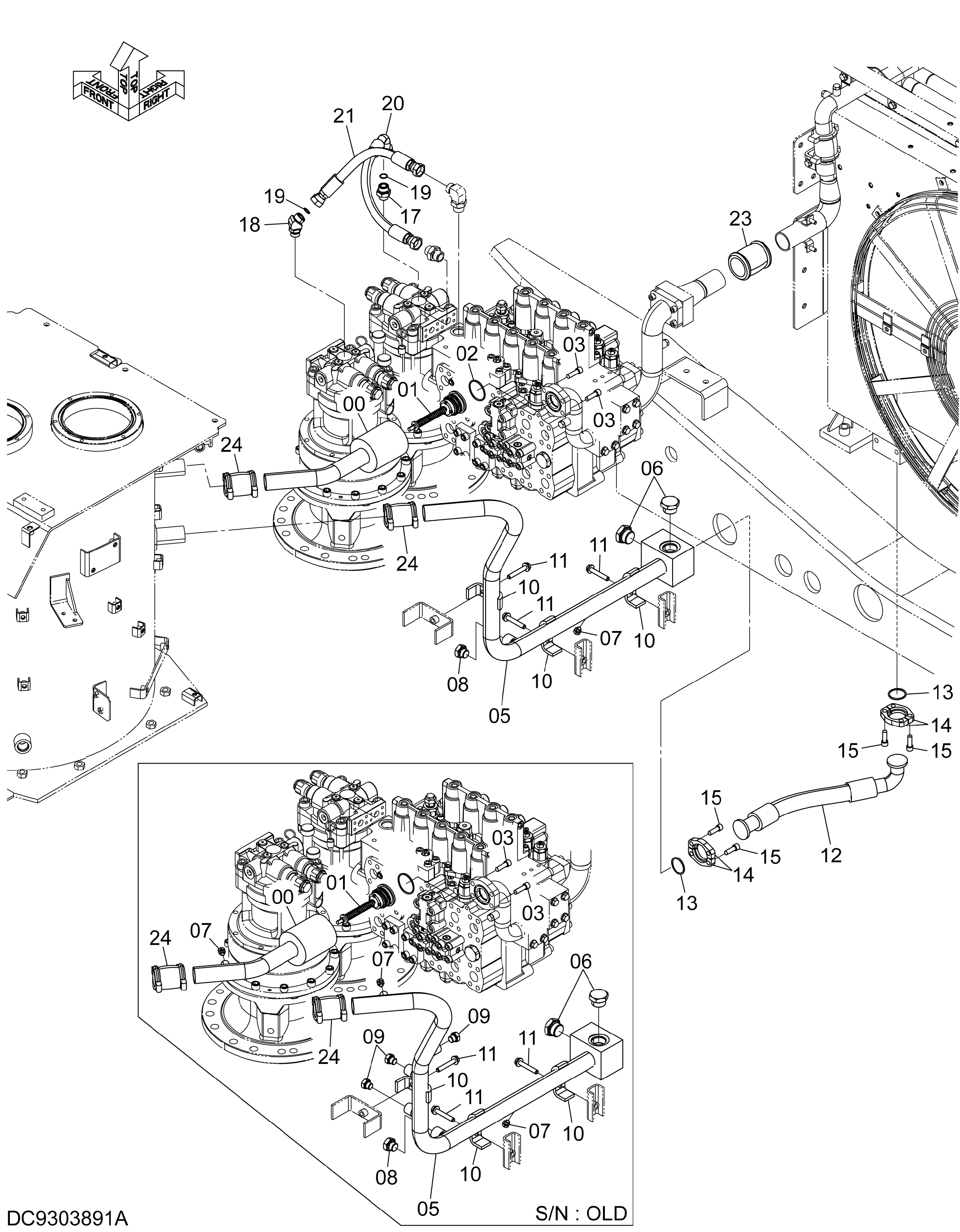

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118264 замена: YA40005331 | Трубка | 1 |
| 00 | YA40005331 | Трубка | 1 |
| 01 | 4453609 | Клапан | 1 |
| 02 | A811060 | Уплотнительное кольцо | 1 |
| 03 | M341240 | Болт с внутренним шестигранником | 4 |
| 05 | 7057010 замена: YA40005332 | Трубка | 1 |
| 05 | YA40005332 | Трубка | 1 |
| 06 | A885000 | Пробка | 2 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885006 | Пробка | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A885004 | Пробка | 3 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4053697 | Хомут трубки | 3 |
| 11 | J271275 | Болт с шайбой | 3 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4701323 | Шланг | 1 |
| 13 | 4510169 | Уплотнительное кольцо | 2 |
| 14 | 965946 | Разъёмный фланец | 4 |
| 15 | M341236 | Болт с внутренним шестигранником | 8 |
| 17 | A853166 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853266 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4264170 | Шланг | 1 |
| 21 | 4701322 | Шланг | 1 |
| 23 | 4067833 | Муфта трубка | 1 |
| 23A | 4196261 | Уплотнение кольцо | 2 |
| 24 | 4067834 замена: 4712342 | Муфта трубка | 2 |
| 24A | 4196260 | Уплотнение кольцо | 2 |
| 24 | 4712342 | Муфта трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
