Дата преобразователь жгут проводов детали — HITACHI ZX470LC-5B

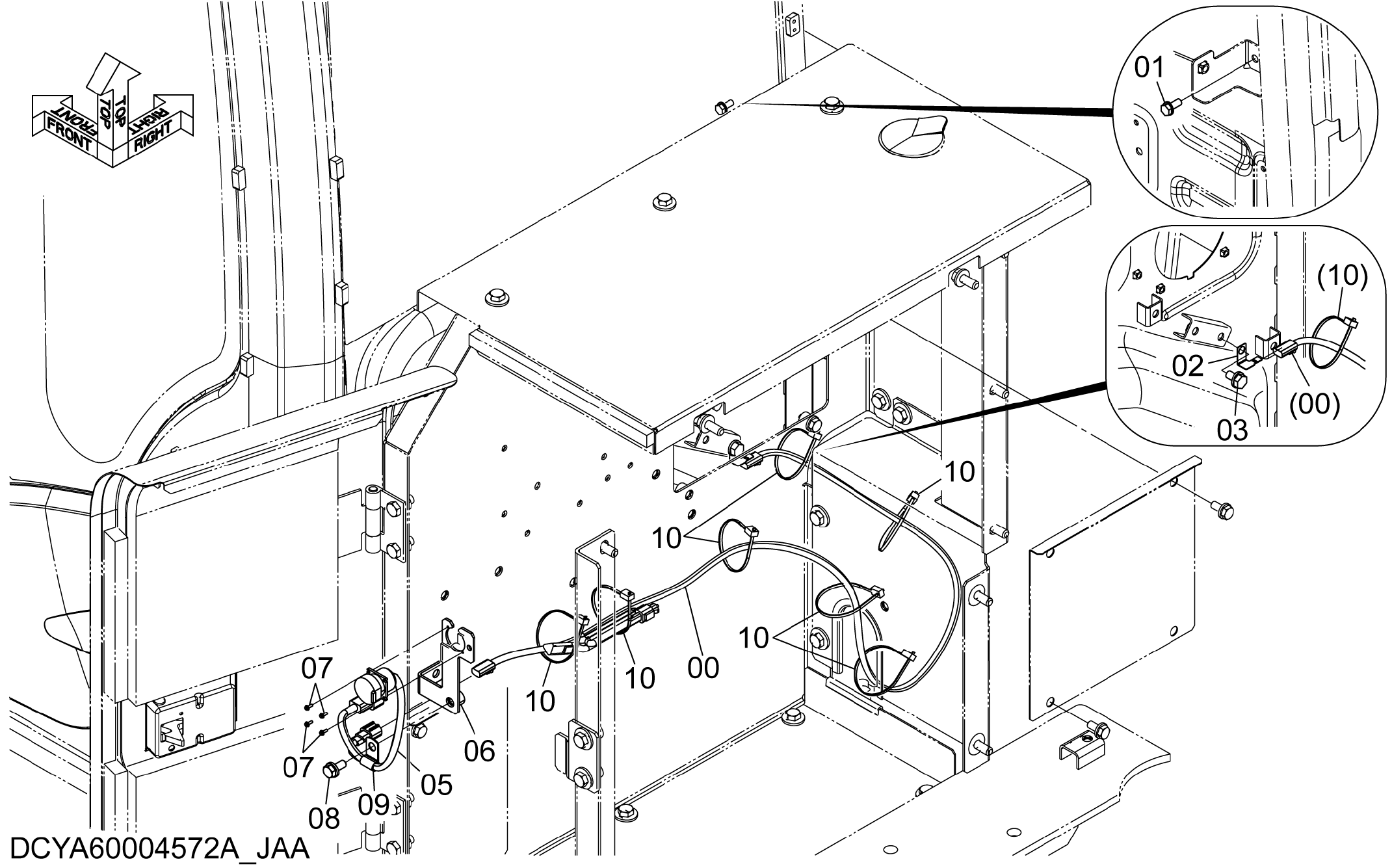

Заводская схема «Дата преобразователь жгут проводов детали» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00003957 | Жгут проводов | 1 |
| 01 | J260820 | Болт с шайбой | 1 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4257159 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 1 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | YA00007340 | Жгут проводов | 1 |
| 06 | YA40004679 | Кронштейн | 1 |
| 07 | J460310 | Винт с шайбой | 4 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4190261 | Зажим | 1 |
| 10 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
