Основные гидролинии (1) — HITACHI ZX470LC-5B

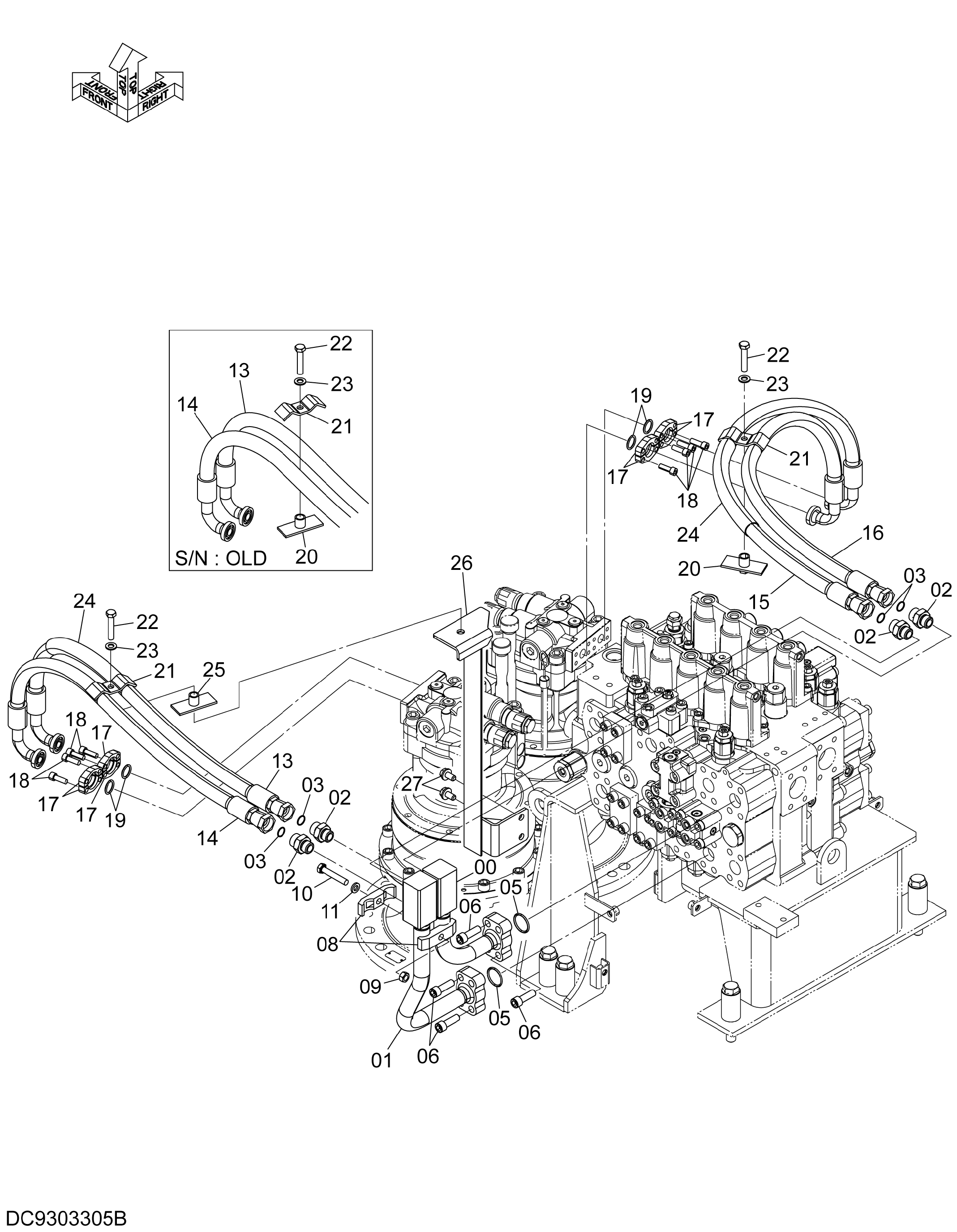

Заводская схема «Основные гидролинии (1)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8117900 | Трубка | 1 |
| 01 | 8117901 | Трубка | 1 |
| 02 | A853166 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 05 | 4508805 | Уплотнительное кольцо | 2 |
| 06 | M341445 | Болт с внутренним шестигранником | 8 |
| 08 | 4053599 | Хомут трубки | 2 |
| 09 | J950012 | Гайка | 1 |
| 10 | J901270 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 13 | 4700790 | Шланг | 1 |
| 14 | 4372523 | Шланг | 1 |
| 15 | 4700792 | Шланг | 1 |
| 16 | 4700793 | Шланг | 1 |
| 17 | 986910 | Разъёмный фланец | 8 |
| 18 | M341030 | Болт с внутренним шестигранником | 16 |
| 19 | 971489 | Уплотнительное кольцо | 4 |
| 20 | 9727822 | Хомут | 2 |
| 20 | 9727822 | Хомут | 1 |
| 21 | 4202103 | Хомут | 2 |
| 22 | J901260 | Болт | 2 |
| 23 | A590112 | Плоская шайба | 2 |
| 24 | 4327294 | Трубка спирал | 2 |
| 25 | 9727633 | Хомут | 1 |
| 26 | YA40011140 | Кронштейн | 1 |
| 27 | J271225 | Болт с шайбой | 2 |
| 27A | J901225 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
