Всасывающие трубопроводы — HITACHI ZX470LC-5B

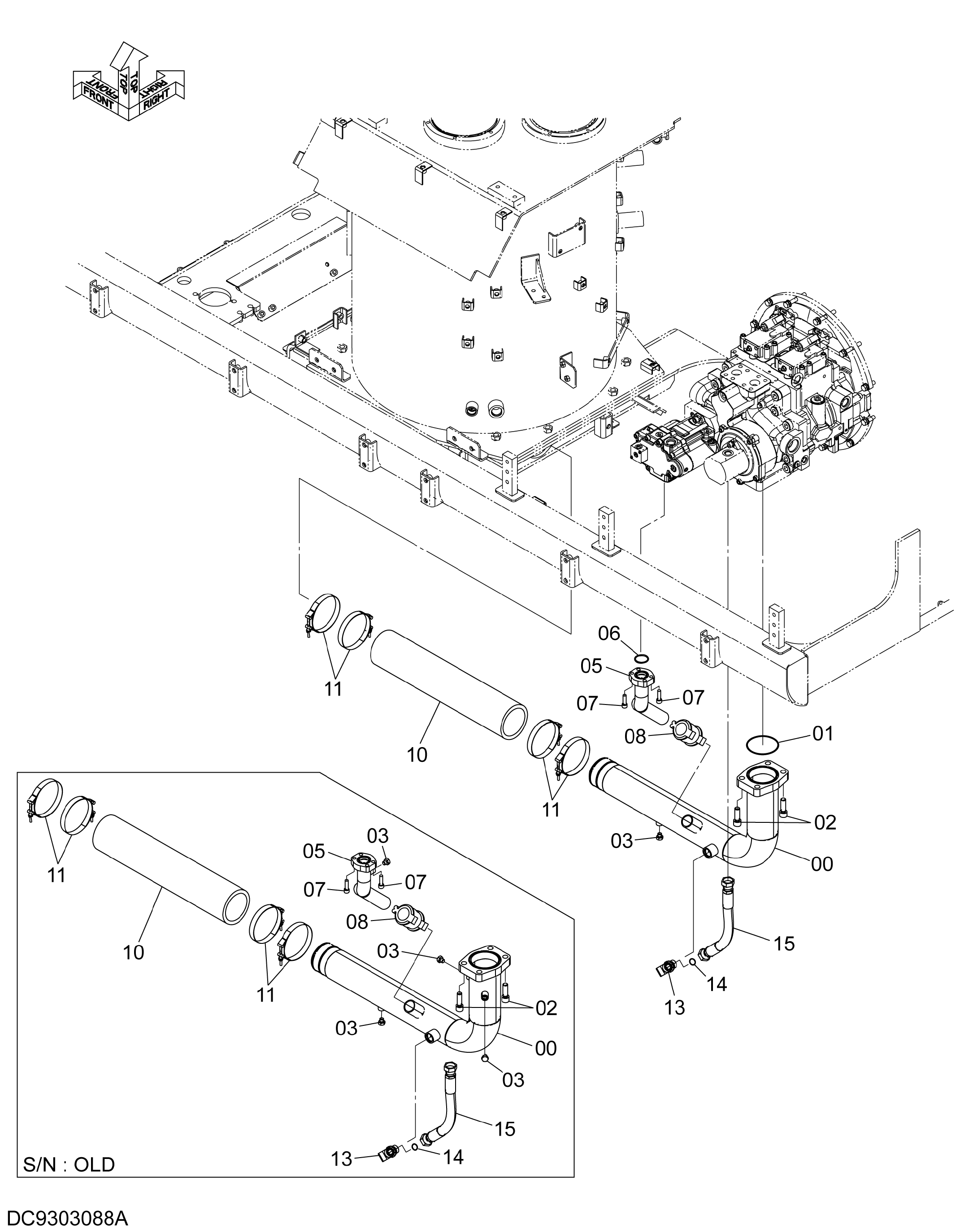

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056891 замена: YA40008700 | Трубка | 1 |
| 00 | YA40008700 | Трубка | 1 |
| 01 | A810100 | Уплотнительное кольцо | 1 |
| 02 | M341650 | Болт с внутренним шестигранником | 4 |
| 03 | A885002 | Пробка | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A885002 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 8117768 замена: YA40005330 | Трубка | 1 |
| 05 | YA40005330 | Трубка | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 07 | M341036 | Болт с внутренним шестигранником | 4 |
| 08 | 4069801 замена: 4712341 | Муфта трубка | 1 |
| 08A | 4196259 | Уплотнение кольцо | 2 |
| 08 | 4712341 | Муфта трубка | 1 |
| 10 | 4637328 | Резиновый шланг | 1 |
| 11 | 4282488 | Хомут шланга | 4 |
| 13 | A853366 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 1 |
| 15 | 4308038 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
