Пилотные гидролинии (2-3) — HITACHI ZX470LC-5B

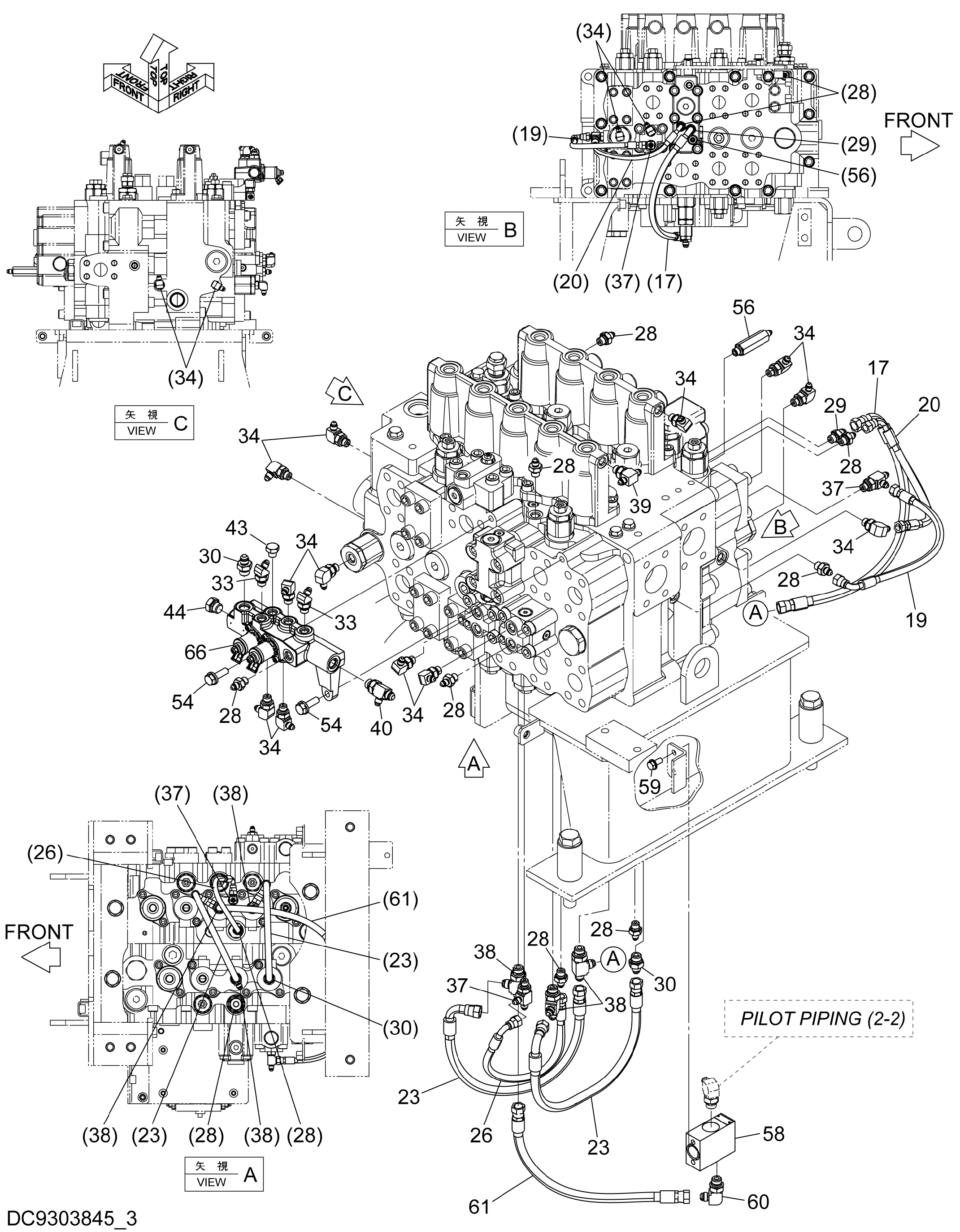

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4713485 | Шланг | 1 |
| 19 | 4713486 | Шланг | 1 |
| 20 | 4713487 | Шланг | 1 |
| 23 | 4213401 | Шланг | 2 |
| 26 | 4713810 | Шланг | 1 |
| 28 | A852122 | Адаптер | 8 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852123 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852222 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 12 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852422 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852433 | Тройник | 3 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852522 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4208909 | Тройник | 1 |
| 43 | A885002 | Пробка | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | A885003 | Пробка | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | J271035 | Болт с шайбой | 2 |
| 54A | J901035 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | 4303099 | Адаптер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4642264 | Клапан регулировочный | 1 |
| 59 | J260820 | Болт с шайбой | 2 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | A852333 | Угловой штуцер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4710438 | Шланг | 1 |
| 66 | 9316552 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
