Топливный пре-филтер — HITACHI ZX470LC-5B

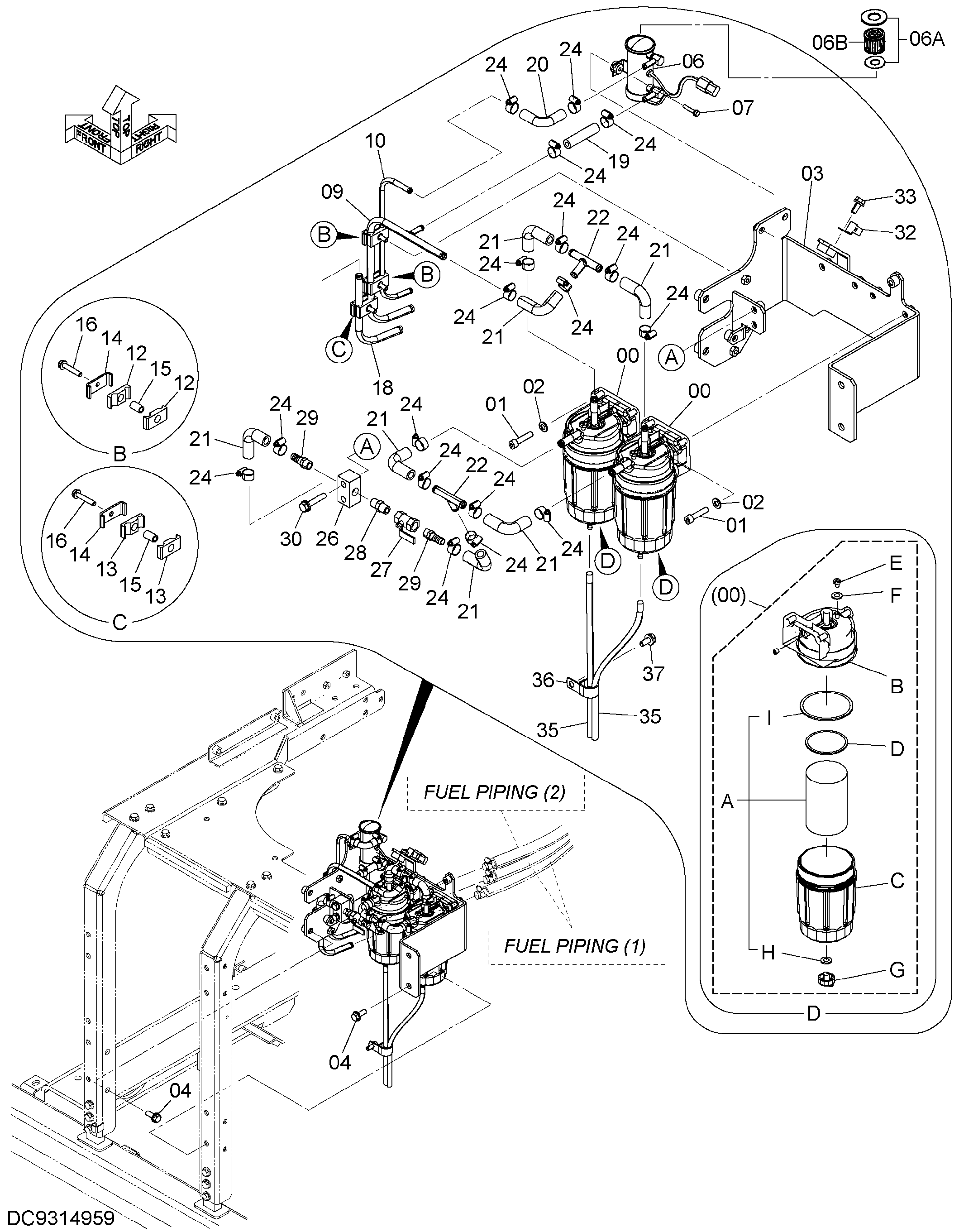

Заводская схема «Топливный пре-филтер» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679165 | Топливный фильтр | 2 |
| 00A | 4676385 | Топливный фильтр | 1 |
| 00A2 | 4653195 | Уплотнительное кольцо | 1 |
| 00A3 | 4653194 | Прокладка | 1 |
| 00B | 4683285 | Головка | 1 |
| 00C | 4653189 | Корпус фильтр | 1 |
| 00D | 4653190 | Кольцо | 1 |
| 00E | 4653191 | Пробка воздушный | 1 |
| 00F | 4653192 | Прокладка | 1 |
| 00G | 4653193 | Пробка дренажный | 1 |
| 00H | 4653194 | Прокладка | 1 |
| 00I | 4653195 | Уплотнительное кольцо | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | YA40003149 | Кронштейн | 1 |
| 04 | J281235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 4645227 | Насос | 1 |
| 06A | 4658052 | Прокладка | 1 |
| 06B | 4658053 | Сетчатый фильтр | 1 |
| 06C | J260630 | Болт с шайбой | 2 |
| 06CA | J900630 | Болт | 1 |
| 06CB | A590106 | Плоская шайба | 1 |
| 07 | J260635 | Болт с шайбой | 2 |
| 07A | J900635 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 09 | 8121829 | Трубка топливный | 1 |
| 10 | 3118836 | Трубка топливный | 1 |
| 12 | 4714151 | Хомут | 4 |
| 13 | 4679169 | Хомут | 2 |
| 14 | 4679170 | Хомут | 3 |
| 15 | 4361747 | Проставка | 3 |
| 16 | J260845 | Болт с шайбой | 3 |
| 16A | J900845 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 4714180 | Трубка топливный | 1 |
| 19 | 4714259 | Топливный шланг | 1 |
| 20 | 4714161 | Угловой штуцер | 1 |
| 21 | 4679166 | Угловой штуцер | 7 |
| 22 | 9768265 | Трубка | 2 |
| 24 | 4514699 | Хомут шланга | 18 |
| 26 | 4648394 | Блок | 1 |
| 27 | 4209782 | Шаровой клапан | 1 |
| 28 | 94-1702 | Адаптер | 1 |
| 29 | 4649401 | Адаптер | 2 |
| 30 | J271055 | Болт с шайбой | 2 |
| 30A | J901055 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4355515 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4714235 | Виниловый шланг | 2 |
| 36 | 4192035 | Зажим | 1 |
| 37 | J271025 | Болт с шайбой | 1 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
