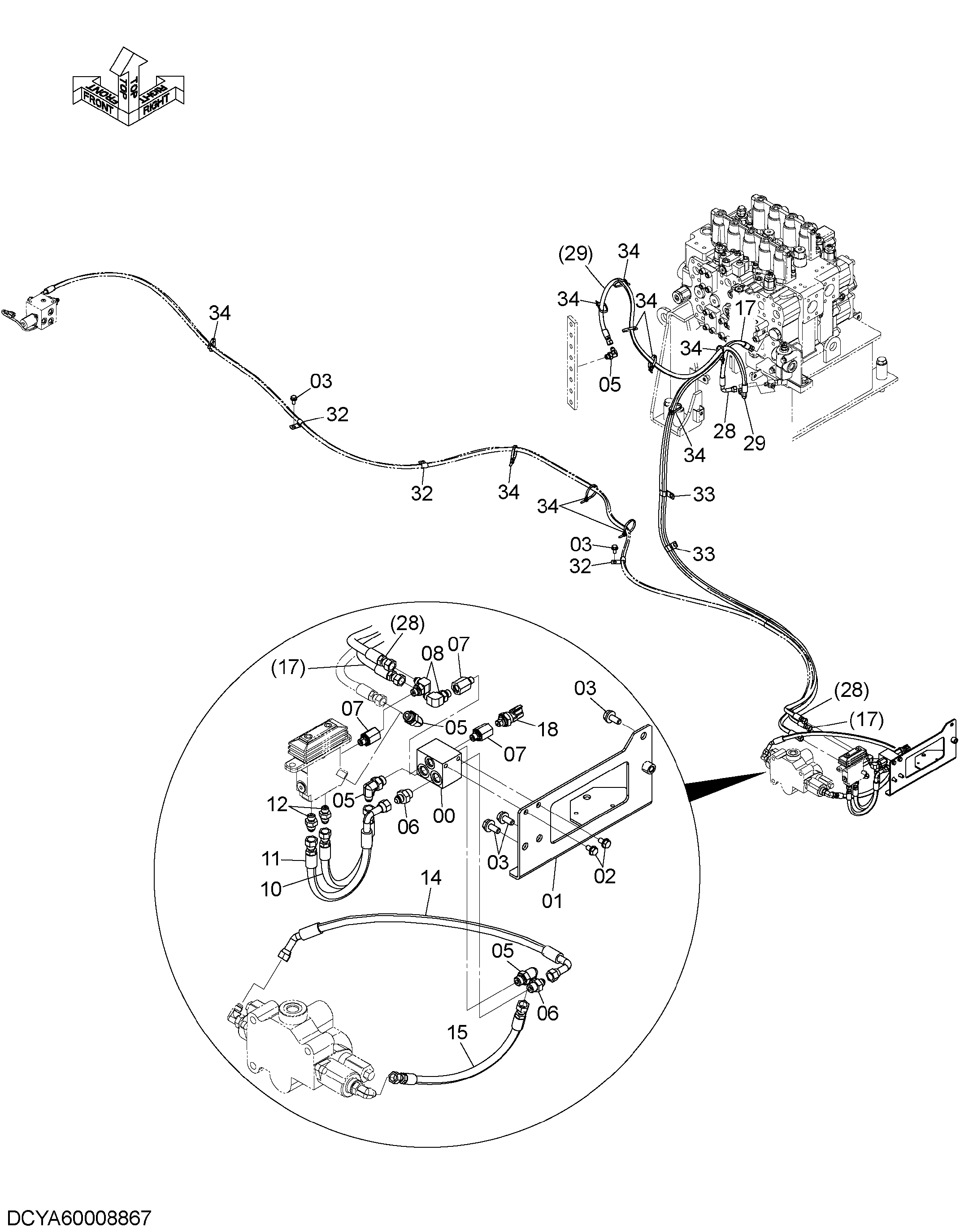

Пилотные гидролинии (снятие устройство)(1) — HITACHI ZX470LC-5B
Заводская схема «Пилотные гидролинии (снятие устройство)(1)» для HITACHI ZX470LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60008867 | Трубопроводы пилотный | 1 | |
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | YA40007734 | Кронштейн | 1 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 5 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852333 | Угловой штуцер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4202564 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4714557 | Шланг | 1 |
| 11 | 4317863 | Шланг | 1 |
| 12 | A852123 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4682787 | Шланг | 1 |
| 15 | 4269832 | Шланг | 1 |
| 17 | 4468540 | Шланг | 1 |
| 18 | 4436535 | Датчик давления | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4655588 | Шланг | 1 |
| 29 | 4442051 | Шланг | 1 |
| 32 | 4190275 | Зажим | 3 |
| 33 | 4190292 | Зажим | 2 |
| 34 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
