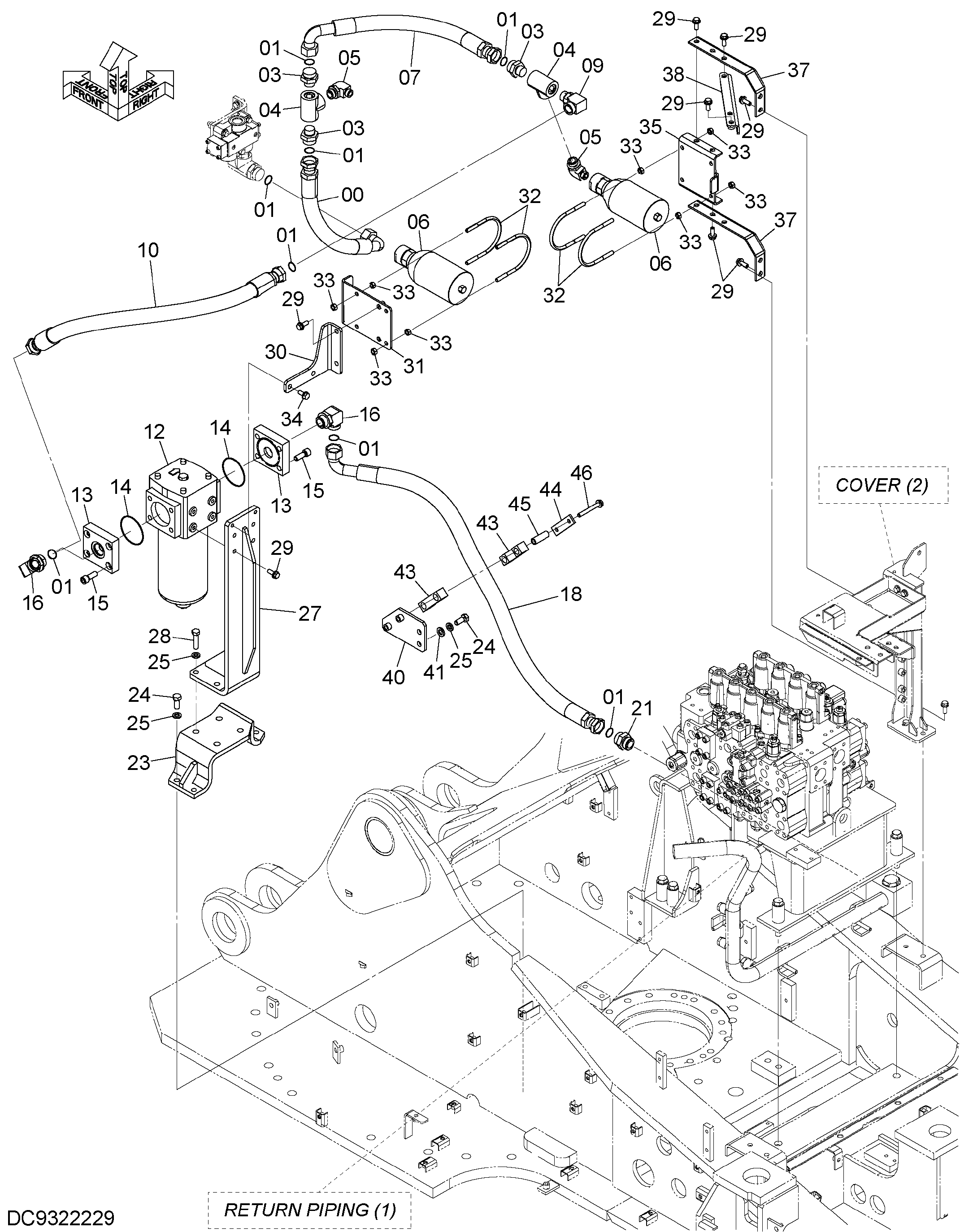

Гидромолот, гидроножницы трубопроводы (основной)(2) — HITACHI ZX470H-5G

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(2)» для HITACHI ZX470H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4722708	Шланг	1
01	4187329	Уплотнительное кольцо	8
03	A853180	Адаптер	3
03A	4506429	Уплотнительное кольцо	1
04	4371317	Тройник	2
05	4463307	Угловой штуцер	2
05A	4506429	Уплотнительное кольцо	1
05B	4506424	Уплотнительное кольцо	1
06	4461977	Гидроаккумулятор	2
07	4722472	Шланг	1
09	A853380	Угловой штуцер	1
09A	4506429	Уплотнительное кольцо	1
10	4286350	Шланг	1
12	4343540	Фильтр	1
13	3108614	Блок	2
14	A811100	Уплотнительное кольцо	2
15	M341645	Болт с внутренним шестигранником	8
16	A853300	Угловой штуцер	2
16A	970860	Уплотнительное кольцо	1
18	4722473	Шланг	1
21	A853100	Адаптер	1
21A	970860	Уплотнительное кольцо	1
23	8124428	Кронштейн	1
24	J901640	Болт	6
25	A590916	Пружинная шайба	10
27	8124429	Кронштейн	1
28	J901660	Болт	4
29	J271235	Болт с шайбой	17
29A	J901235	Болт	1
29B	J222012	Шайба	1
30	4722936	Пластина	1
31	9773311	Кронштейн	1
32	4289010	U-образный болт	4
33	J950012	Гайка	16
34	J271230	Болт с шайбой	2
34A	J901230	Болт	1
34B	J222012	Шайба	1
35	9773312	Кронштейн	1
37	4722949	Кронштейн	2
38	9773305	Кронштейн	1
40	9773319	Кронштейн	1
41	J222016	Шайба	2
43	4207036	Хомут	2
44	4207038	Пластина	1
45	4462632	Проставка	2
46	J271200	Болт с шайбой	2
46A	J901200	Болт	1
46B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
