Дренажные трубопроводы (2) — HITACHI ZX470H-5G

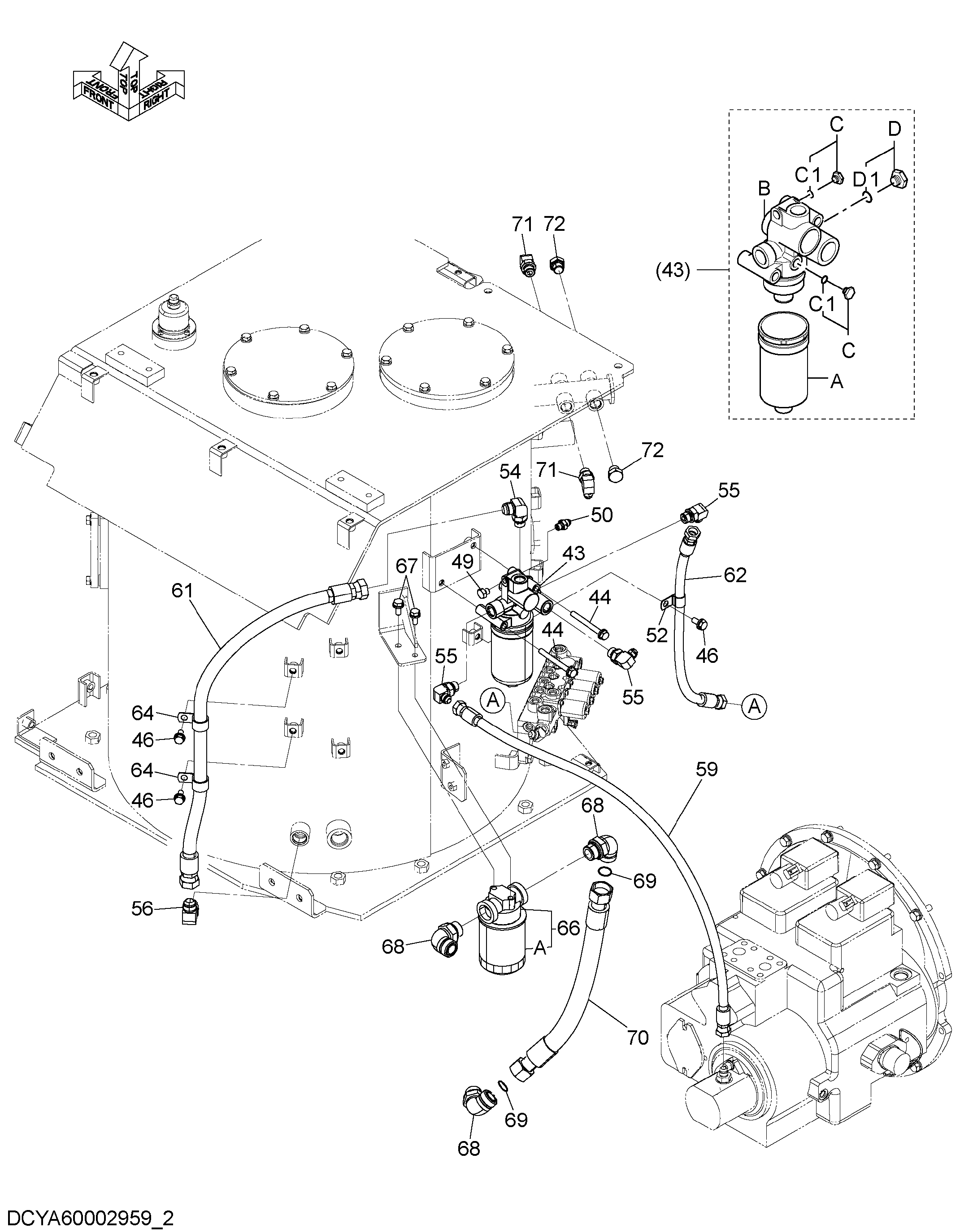

Заводская схема «Дренажные трубопроводы (2)» для HITACHI ZX470H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60002959 | Оил-танк | 1 | |
| 43 | 4629717 | Масляный фильтр | 1 |
| 43A | 4630525 | Фильтрующий элемент | 1 |
| 43C | A885002 | Пробка | 2 |
| 43C1 | 957366 | Уплотнительное кольцо | 1 |
| 43D | A885004 | Пробка | 1 |
| 43D1 | 4506418 | Уплотнительное кольцо | 1 |
| 44 | J271000 | Болт с шайбой | 2 |
| 44A | J901000 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | J271025 | Болт с шайбой | 3 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 49 | A885002 | Пробка | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852123 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4190262 | Зажим | 1 |
| 54 | 4190246 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | A852344 | Угловой штуцер | 3 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | A852366 | Угловой штуцер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4301042 | Шланг | 1 |
| 61 | 4713617 | Шланг | 1 |
| 62 | 4308657 | Шланг | 1 |
| 64 | 4192035 | Зажим | 2 |
| 66 | 4362444 | Масляный фильтр | 1 |
| 66A | 4363399 | Картридж | 1 |
| 67 | J271025 | Болт с шайбой | 2 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | A853388 | Угловой штуцер | 3 |
| 68A | 4506429 | Уплотнительное кольцо | 1 |
| 69 | 4187328 | Уплотнительное кольцо | 2 |
| 70 | 4637841 | Шланг | 1 |
| 71 | A852344 | Угловой штуцер | 2 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | A885004 | Пробка | 2 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
