Топливные трубопроводы — HITACHI ZX470H-5G

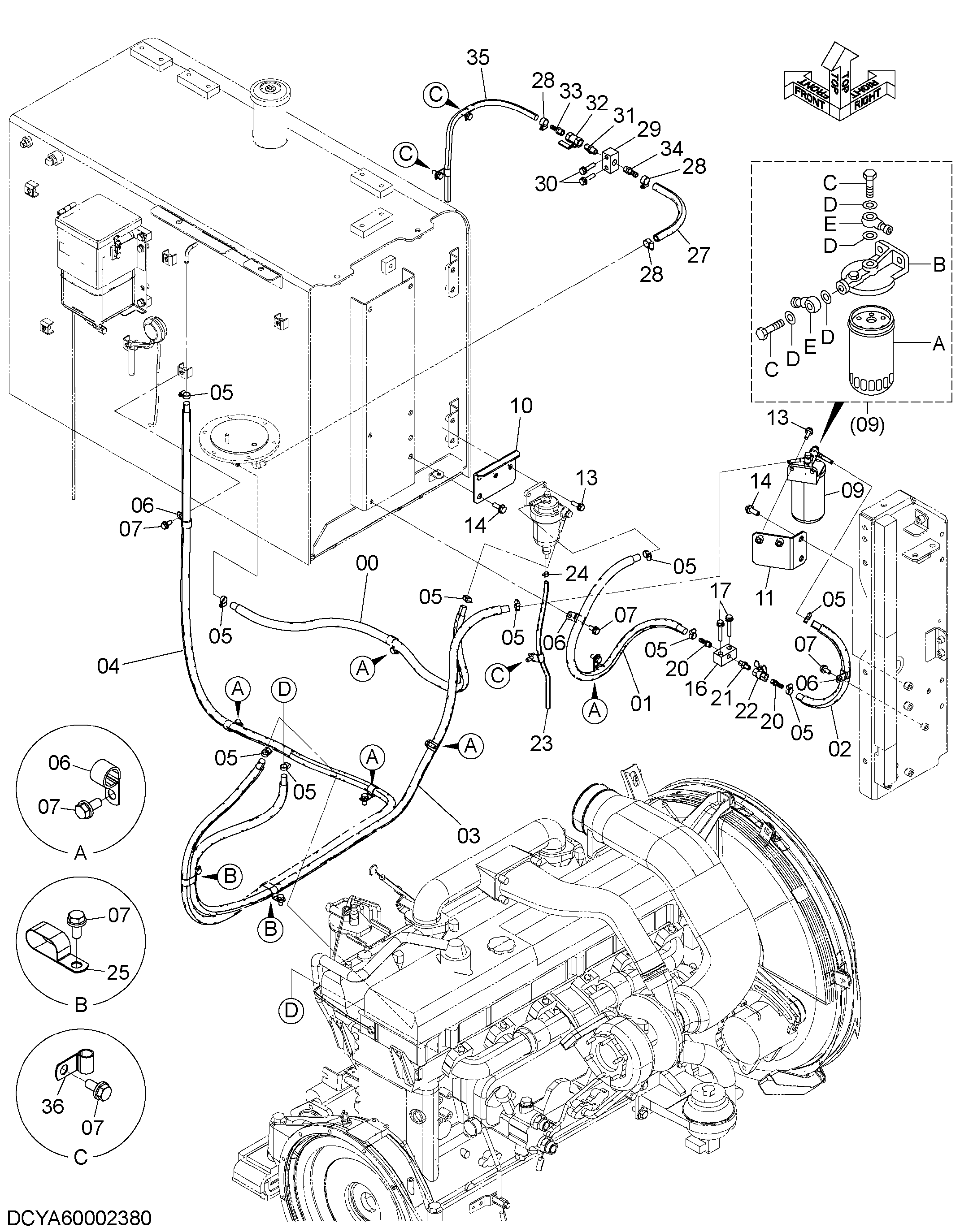

Заводская схема «Топливные трубопроводы» для HITACHI ZX470H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60002403 | Топливный шланг | 1 |
| 00A | 4603536 | Топливный шланг | 1 |
| 00B | 4291380 | Трубка | 1 |
| 01 | YA60002404 | Топливный шланг | 1 |
| 01A | 4603537 | Топливный шланг | 1 |
| 01B | 4362473 | Трубка | 1 |
| 02 | 9251143 | Топливный шланг | 1 |
| 02A | 4637763 | Топливный шланг | 1 |
| 02B | 4637764 | Трубка | 1 |
| 03 | YA60002405 | Топливный шланг | 1 |
| 03A | 4679489 | Топливный шланг | 1 |
| 03B | 4276107 | Трубка | 1 |
| 04 | YA60002406 | Топливный шланг | 1 |
| 04A | 4629810 | Топливный шланг | 1 |
| 04B | 4615679 | Трубка | 1 |
| 05 | 4514700 | Зажим шланг | 10 |
| 06 | 4190277 | Зажим | 8 |
| 07 | J271025 | Болт с шайбой | 13 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4335136 | Топливный фильтр | 1 |
| 09A | 4326739 | Топливный фильтр | 1 |
| 09B | 4326807 | Головка | 1 |
| 09C | 4326740 | Болт | 2 |
| 09D | 4326741 | Прокладка | 4 |
| 09E | 4326742 | Трубка топливный | 2 |
| 10 | YA40002271 | Кронштейн | 1 |
| 11 | YA40002272 | Кронштейн | 1 |
| 13 | J271035 | Болт с шайбой | 4 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271235 | Болт с шайбой | 4 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4105430 | Блок | 1 |
| 17 | J271060 | Болт с шайбой | 2 |
| 17A | J901060 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4449362 | Адаптер | 2 |
| 21 | 94-1701 | Адаптер | 1 |
| 22 | 4374265 | Шаровой клапан | 1 |
| 23 | 4464145 | Виниловый шланг | 1 |
| 24 | 4425139 | Хомут шланга | 1 |
| 25 | 4192034 | Зажим | 2 |
| 27 | 4714749 | Топливный шланг | 1 |
| 28 | 4514699 | Хомут шланга | 3 |
| 29 | 4648394 | Блок | 1 |
| 30 | J271045 | Болт с шайбой | 2 |
| 30A | J901045 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 94-1702 | Адаптер | 1 |
| 32 | 4209782 | Шаровой клапан | 1 |
| 33 | 4489396 | Адаптер | 1 |
| 34 | 4649401 | Адаптер | 1 |
| 35 | 4642573 | Топливный шланг | 1 |
| 36 | 4190275 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
