Крышка (3-3) — HITACHI ZX470H-5G

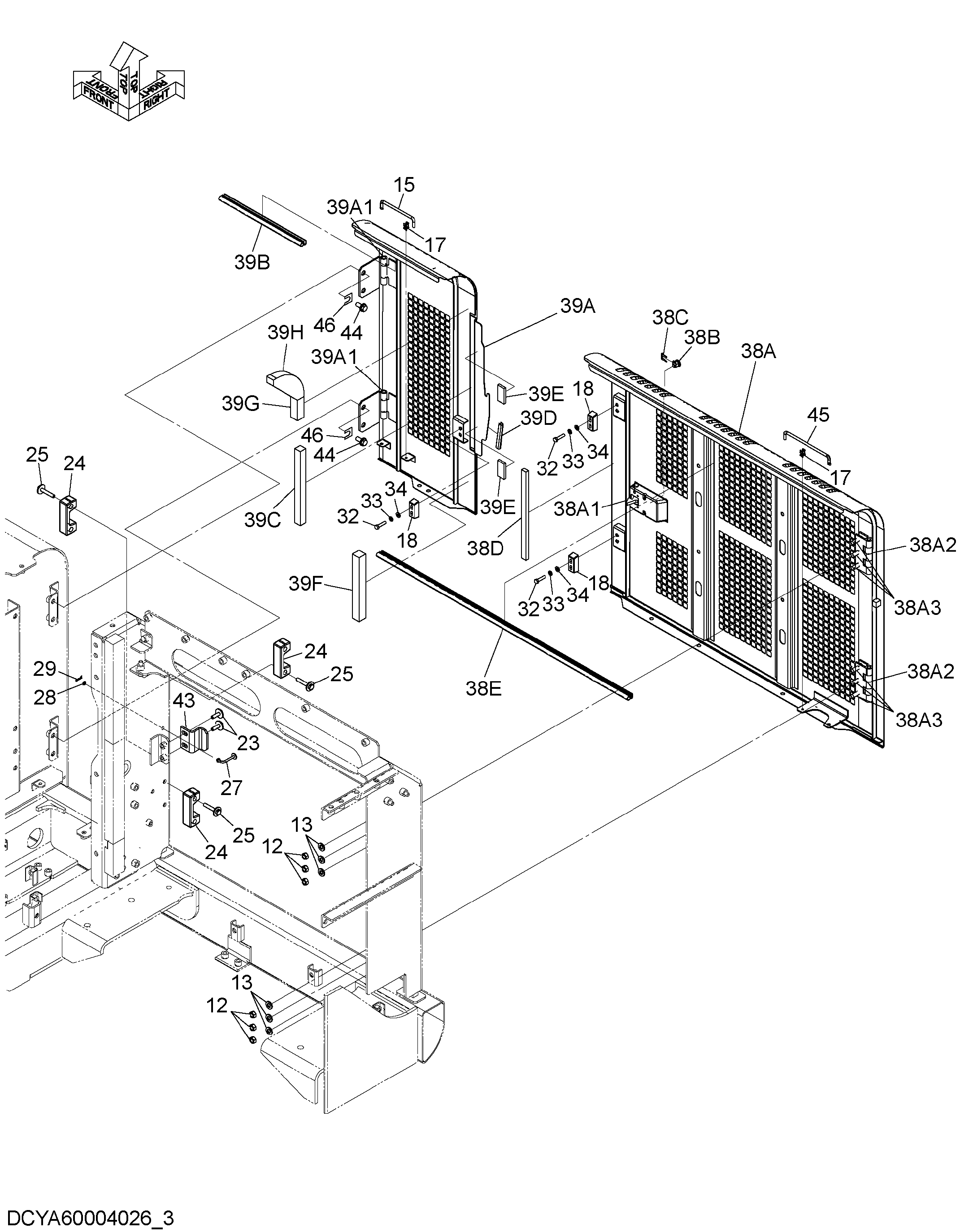

Заводская схема «Крышка (3-3)» для HITACHI ZX470H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | J950012 | Гайка | 6 |
| 13 | J222012 | Шайба | 6 |
| 15 | 4639112 | Стойка | 1 |
| 17 | 4647195 | Держатель | 2 |
| 18 | 4626289 | Ограничитель | 3 |
| 23 | J281035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 4654749 | Ограничитель | 3 |
| 25 | J281060 | Болт с шайбой | 6 |
| 25A | J901060 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 9767680 | Стойка | 1 |
| 28 | A590106 | Плоская шайба | 1 |
| 29 | 4022697 | Стопорный палец | 1 |
| 32 | J900835 | Болт | 6 |
| 33 | A590908 | Пружинная шайба | 6 |
| 34 | A590108 | Плоская шайба | 6 |
| 38 | YA60006576 | Дверь | 1 |
| 38A | YA40006306 | Дверь | 1 |
| 38A1 | 4409395 | Замок | 1 |
| 38A2 | 4639668 | Петля | 2 |
| 38A3 | J901230 | Болт | 6 |
| 38B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 38C | 4461342 | Зажим | 1 |
| 38D | 4721808 | Резиновая прокладка | 1 |
| 38E | 4674966 | Уплотнительная окантовка | 1 |
| 39 | YA60003497 | Дверь | 1 |
| 39A | YA40003166 | Дверь | 1 |
| 39A1 | 3072015 | Петля | 2 |
| 39B | 4481306 | Уплотнительная окантовка | 1 |
| 39C | 4677467 | Резиновая прокладка | 1 |
| 39D | 4649422 | Резиновая прокладка | 1 |
| 39E | 4725941 | Резиновая прокладка | 2 |
| 39F | 4479561 | Резиновая прокладка | 1 |
| 39G | 4452729 | Резиновая прокладка | 1 |
| 39H | YA00012866 | Резиновое уплотнение | 1 |
| 43 | YA00004845 | Ограничитель | 1 |
| 44 | J271230 | Болт с шайбой | 4 |
| 44A | J901230 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | YD00003417 | Стойка | 1 |
| 46 | 4345838 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
