Поручень — HITACHI ZX470H-5G

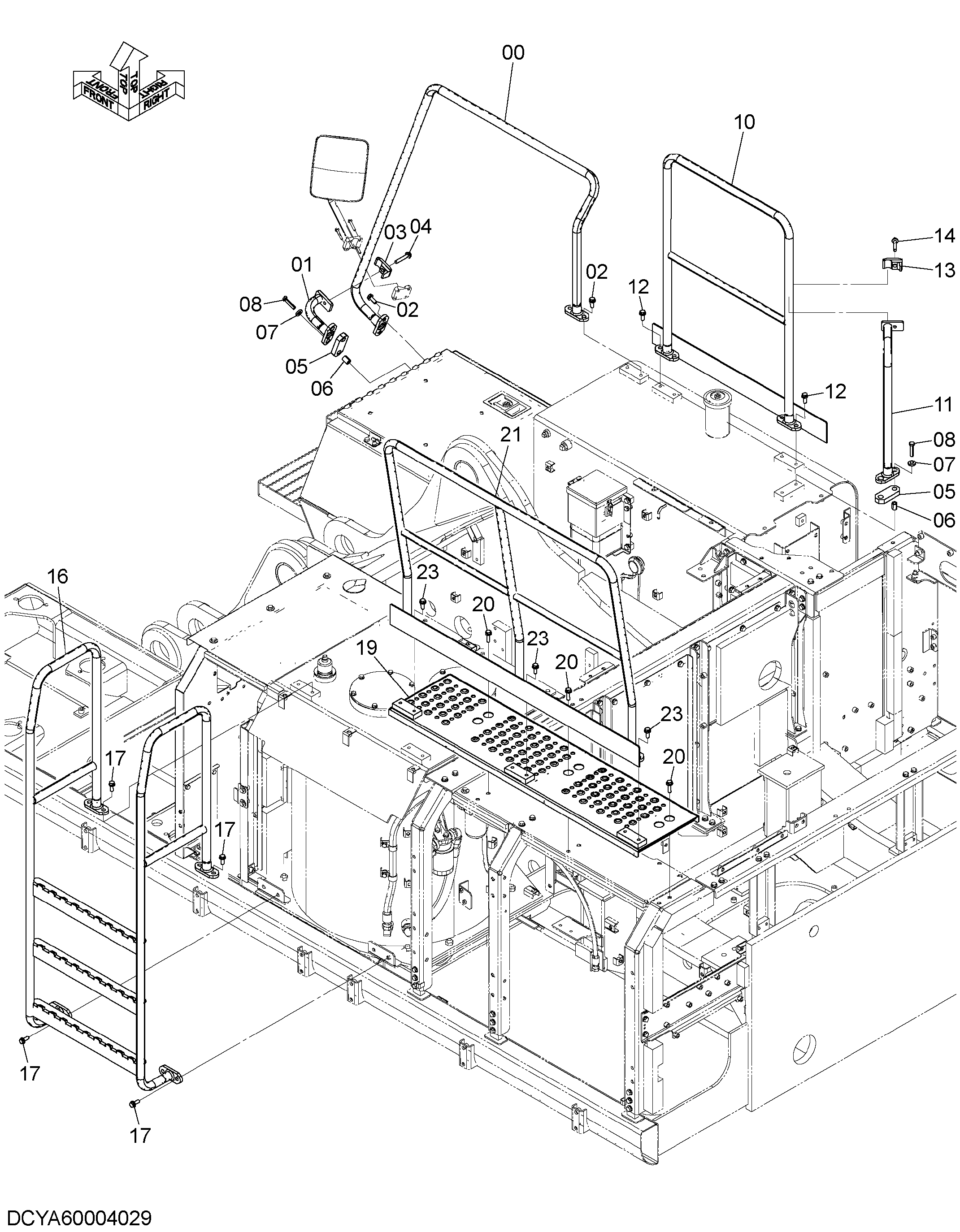

Заводская схема «Поручень» для HITACHI ZX470H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40003165 | Поручень | 1 |
| 01 | YA40003164 | Поручень | 1 |
| 02 | J271235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4190127 | Хомут трубки | 1 |
| 04 | J271270 | Болт с шайбой | 1 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4618099 | Резиновая подушка | 2 |
| 06 | 4618075 | Проставка | 4 |
| 07 | 4618116 | Шайба | 4 |
| 08 | J901255 | Болт | 4 |
| 10 | YA40003168 | Поручень | 1 |
| 11 | YA40003435 | Поручень | 1 |
| 12 | J271235 | Болт с шайбой | 4 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4190127 | Хомут трубки | 1 |
| 14 | J271270 | Болт с шайбой | 1 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | YA40003436 | Поручень | 1 |
| 17 | J271235 | Болт с шайбой | 8 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | YA40003566 | Ступень | 1 |
| 20 | J271245 | Болт с шайбой | 6 |
| 20A | J901245 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 8124297 | Поручень | 1 |
| 23 | J271235 | Болт с шайбой | 6 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
