052: Масляные и вакуумные трубопроводы двигателя — HITACHI ZX470H-5B-LD

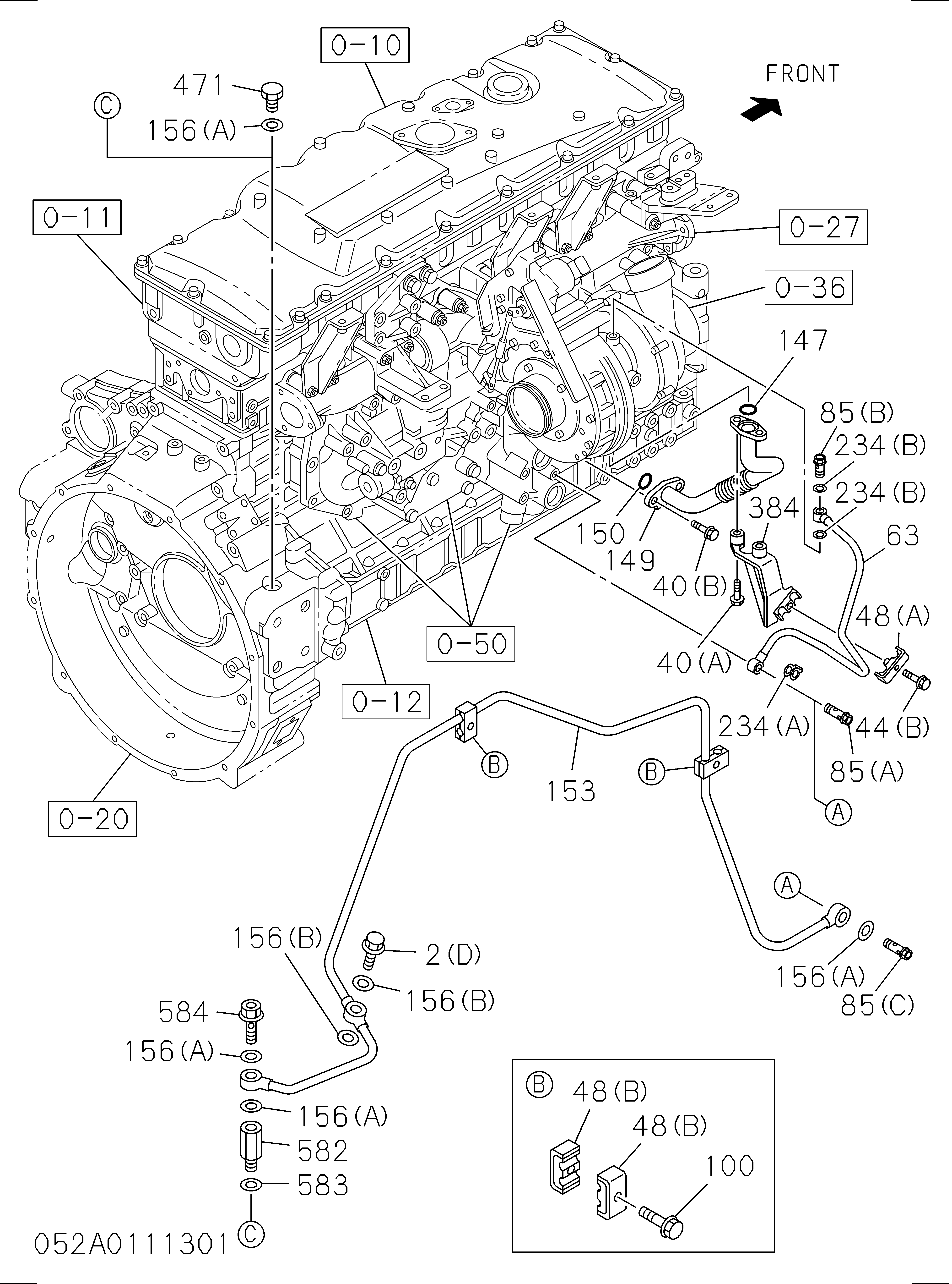

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI ZX470H-5B-LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8976241280 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 1096750880 | Болт проушина, масляный трубка | 1 |
| 002(B) | 8943967110 | Болт проушина, масляный трубка | 1 |
| 002(C) | 8973722380 | Болт проушина, масляный трубка | 1 |
| 003 | 8972510470 | Прокладка проушина болт, масляный трубка | 1 |
| 028(A) | 8972409750 | Прокладка масляный трубка | 2 |
| 028(B) | 9095662260 | Прокладка масляный трубка | 2 |
| 040(A) | 0280508400 | Болт масляный трубка | 2 |
| 040(B) | 0287510250 | Болт масляный трубка | 2 |
| 044(A) | 0280506300 | Болт зажим, масляный трубка | 3 |
| 044(B) | 0286506350 | Болт зажим, масляный трубка | 1 |
| 048(A) | 1097012651 | Зажим масляный трубка | 1 |
| 054 | 1133451820 | Стойка маслоприёмник | 1 |
| 056 | 0280508160 | Болт стойка TO кронштейн | 2 |
| 062 | 8976030661 | Трубка масляный, насос TO C/BL | 1 |
| 063 | 8981343000 | Трубка масляный, турбокомпрессор подающий | 1 |
| 078(A) | 0280508160 | Болт масляный трубка, насос TO корпус | 1 |
| 078(B) | 0286508250 | Болт масляный трубка, насос TO корпус | 4 |
| 085(A) | 1096750810 | Болт проушина, масляный трубка крепление | 1 |
| 085(B) | 8980378260 | Болт проушина, масляный трубка крепление | 1 |
| 132 | 8981347070 | Трубка в сборе масляный, впрыск насос подающий | 1 |
| 144 | 8980392930 | Зажим масляный трубка, впрыск насос | 6 |
| 147 | 8943993990 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149 | 8976037121 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096234500 | Прокладка масляный трубка TO C/BL | 1 |
| 156(A) | 1096300840 | Прокладка проушина соединение, масляный трубка | 1 |
| 157(A) | 8976102780 | Кронштейн масляный трубка | 1 |
| 157(B) | 8976242410 | Кронштейн масляный трубка | 1 |
| 234(A) | 8972567330 | Прокладка проушина болт | 1 |
| 234(B) | 9095714120 | Прокладка проушина болт | 2 |
| 302 | 0280508160 | Болт кронштейн | 2 |
| 384 | 1133452160 | Кронштейн зажим, масляный трубка, турбокомпрессор | 1 |
| 471 | 8980470540 | Пробка масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-5B-LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
