Дополнительный детали (гидроножницы) — HITACHI ZX470H-3F

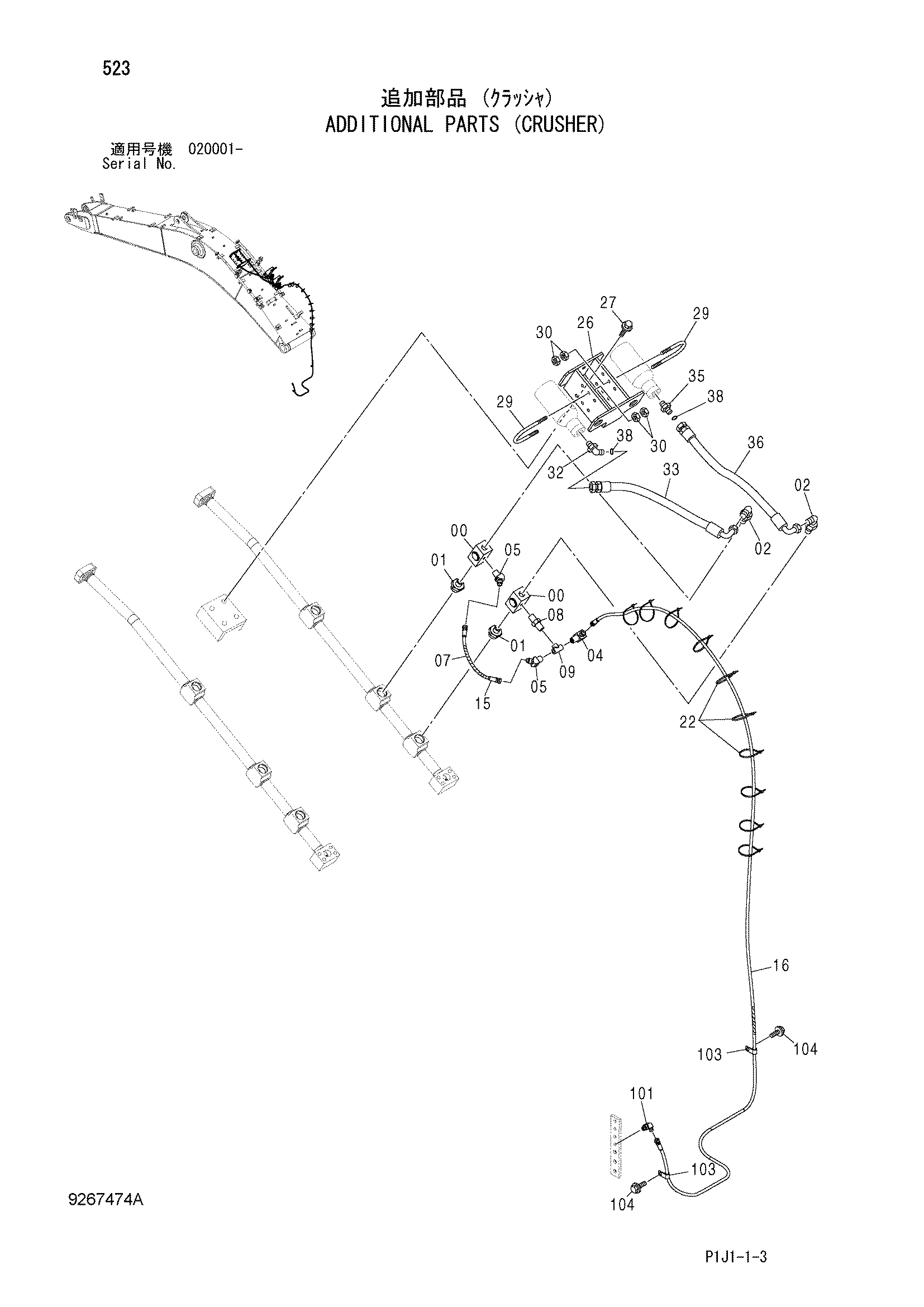

Заводская схема «Дополнительный детали (гидроножницы)» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206361 | Запорный клапан | 2 |
| 01 | 4238877 | Адаптер | 2 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 94-1404 | Угловой штуцер | 2 |
| 04 | 4154656 | Угловой штуцер | 1 |
| 05 | 4154655 | Угловой штуцер | 2 |
| 07 | 4133527 | Защитный кожух | 1 |
| 08 | 94-1701 | Адаптер | 1 |
| 09 | 94-0660 | Тройник | 1 |
| 15 | 4247368 | Шланг | 1 |
| 16 | 9268139 | Шланг в сборе | 1 |
| 16A | 4625603 | Шланг | 1 |
| 16B | 4133527 | Защитный кожух | 10 |
| 22 | 4467676 | Ленточный зажим | 10 |
| 26 | 8091282 | Кронштейн | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4289010 | U-образный болт | 6 |
| 30 | J950012 | Гайка | 24 |
| 32 | A853266 | Угловой штуцер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4618244 | Шланг | 1 |
| 35 | A853166 | Адаптер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4618245 | Шланг | 1 |
| 38 | 4187308 | Уплотнительное кольцо | 2 |
| 101 | A852322 | Угловой штуцер | 1 |
| 101A | 957366 | Уплотнительное кольцо | 1 |
| 103 | 4190275 | Зажим | 2 |
| 104 | J271025 | Болт с шайбой | 2 |
| 104A | J901025 | Болт | 1 |
| 104B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
