Рукоять 4.9m — HITACHI ZX470H-3F

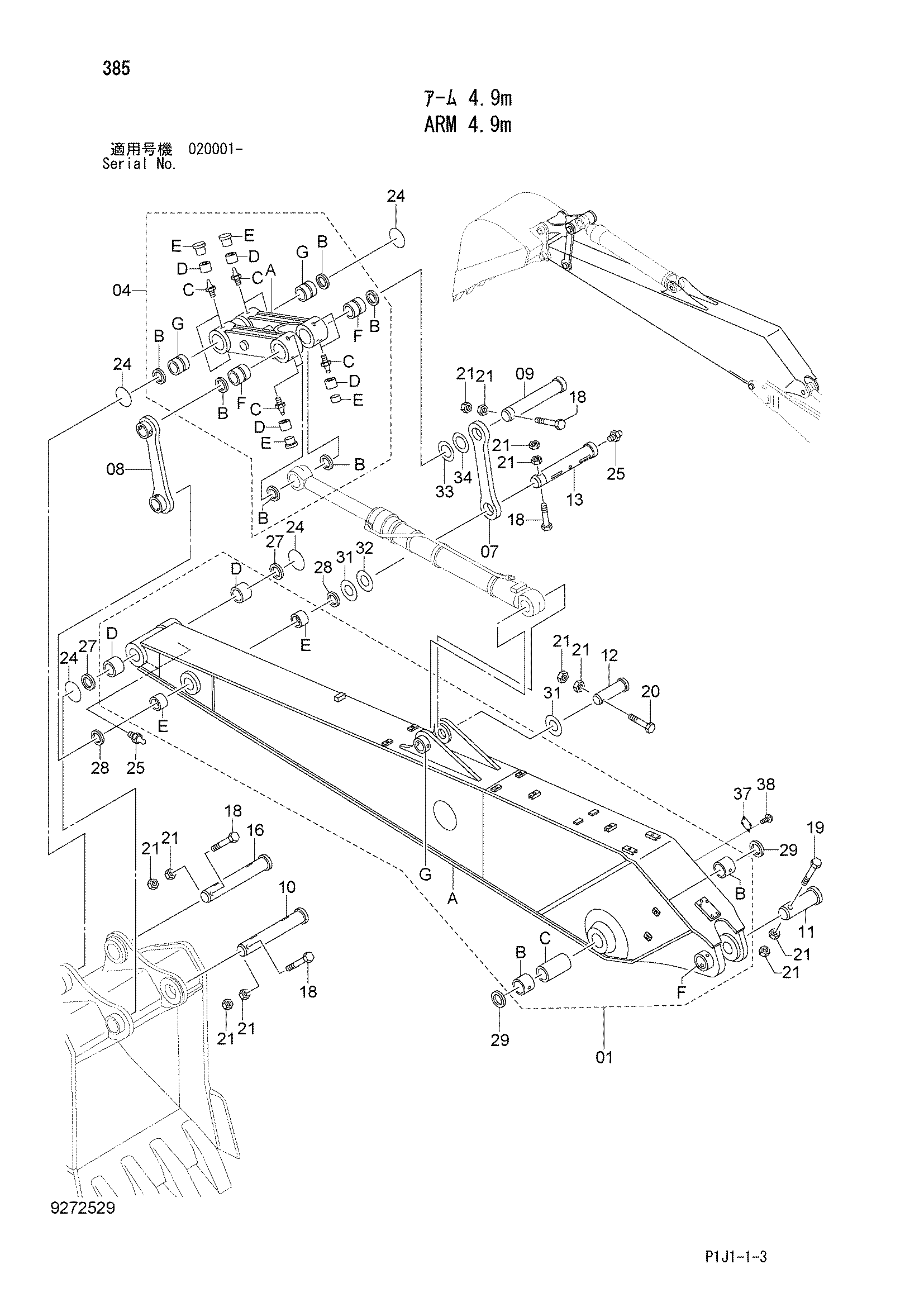

Заводская схема «Рукоять 4.9m» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7051997 | Рукоять | 1 |
| 01A | 5010842 | Рукоять удлинённый | 1 |
| 01B | 3055205 | Втулка | 2 |
| 01C | 4334122 | Проставка | 1 |
| 01D | 3079389 | Втулка | 2 |
| 01E | 3026076 | Втулка | 2 |
| 01F | 4205110 | Ограничитель | 1 |
| 01G | 4067720 | Ограничитель | 1 |
| 04 | 9244604 | Тяга | 1 |
| 04A | 7046116 | Тяга | 1 |
| 04B | 4074008 | Пылезащитное уплотнение | 6 |
| 04C | J75481 | Пресс-маслёнка | 8 |
| 04D | 4130686 | Втулка | 8 |
| 04E | 4105912 | Колпачок | 8 |
| 04F | 3037259 | Втулка | 2 |
| 04G | 3095466 | Втулка | 2 |
| 07 | 3055521 | Тяга | 1 |
| 08 | 8068280 | Тяга | 1 |
| 09 | 3060056 | Палец | 1 |
| 10 | 3079432 | Палец | 1 |
| 11 | 3104744 | Палец | 1 |
| 12 | 3026126 | Палец | 1 |
| 13 | 3037539 | Палец | 1 |
| 16 | 3099337 | Палец | 1 |
| 18 | 4382449 | Болт | 4 |
| 19 | J932013 | Болт | 1 |
| 20 | J932011 | Болт | 1 |
| 21 | J951020 | Гайка | 12 |
| 24 | 4100180 | Уплотнительное кольцо | 4 |
| 25 | J75481 | Пресс-маслёнка | 3 |
| 27 | 4074008 | Пылезащитное уплотнение | 2 |
| 28 | 4067901 | Пылезащитное уплотнение | 2 |
| 29 | 4251752 | Пылезащитное уплотнение | 2 |
| 31 | 4101281 | Регулировочная шайба 1.2mm | 4 |
| 32 | 4142950 | Регулировочная шайба 2.3mm | 1 |
| 33 | 4189839 | Регулировочная шайба 1.2mm | 2 |
| 34 | 4189838 | Регулировочная шайба 2.3mm | 1 |
| 38 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
