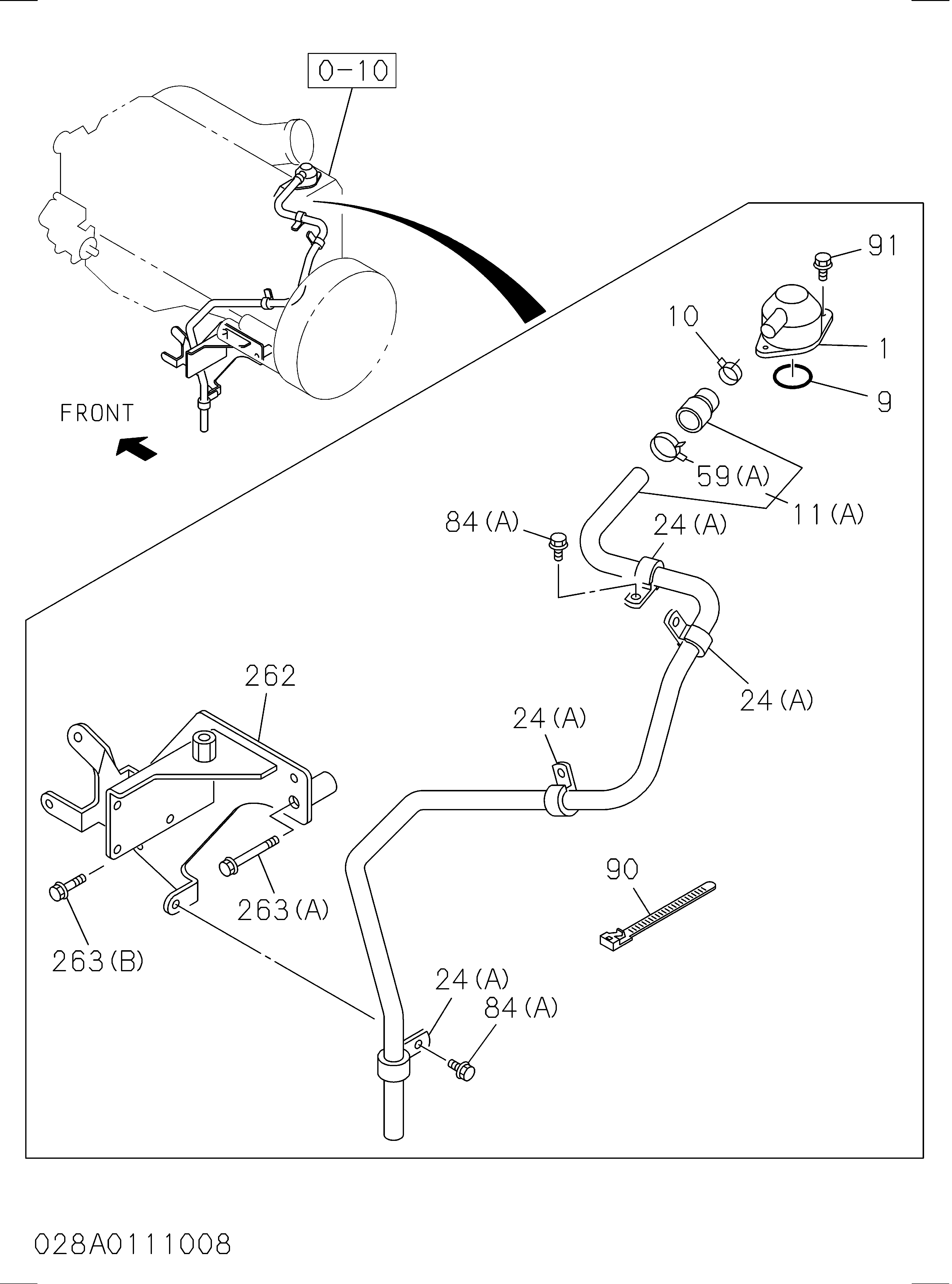

028: Система вентиляции — HITACHI ZX470H-3F
Заводская схема «028: Система вентиляции» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1117401811 | Сапун воздушный | 1 |
| 009 | 1096235650 | Прокладка воздушный сапун | 1 |
| 010 | 1097071500 | Зажим воздушный сапун | 1 |
| 011(A) | 8980007883 | Шланг резиновый, воздушный | 1 |
| 024(A) | 1097003291 | Зажим резиновый шланг, вентилатор | 4 |
| 059(A) | 8943625180 | Зажим шланг | 1 |
| 084(A) | 0280808200 | Болт трубка зажим, вентилатор | 4 |
| 084(A) | 0280508200 | Болт трубка зажим, вентилатор | 4 |
| 090 | 5097070301 | Зажим резиновый шланг | 1 |
| 091 | 0281810200 | Болт воздушный сапун | 2 |
| 091 | 0281510200 | Болт воздушный сапун | 2 |
| 262 | 1133452262 | Кронштейн масляный сепаретор | 1 |
| 263(A) | 0281810700 | Болт кронштейн, масляный сепаретор | 1 |
| 263(A) | 0281510700 | Болт кронштейн, масляный сепаретор | 1 |
| 263(B) | 0289814250 | Болт кронштейн, масляный сепаретор | 2 |
| 263(B) | 0289514250 | Болт кронштейн, масляный сепаретор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
