Нижняя защита <470H, 470LCH, 520LCH, 470R, 470LCR, 520LCR> — HITACHI ZX470H-3F

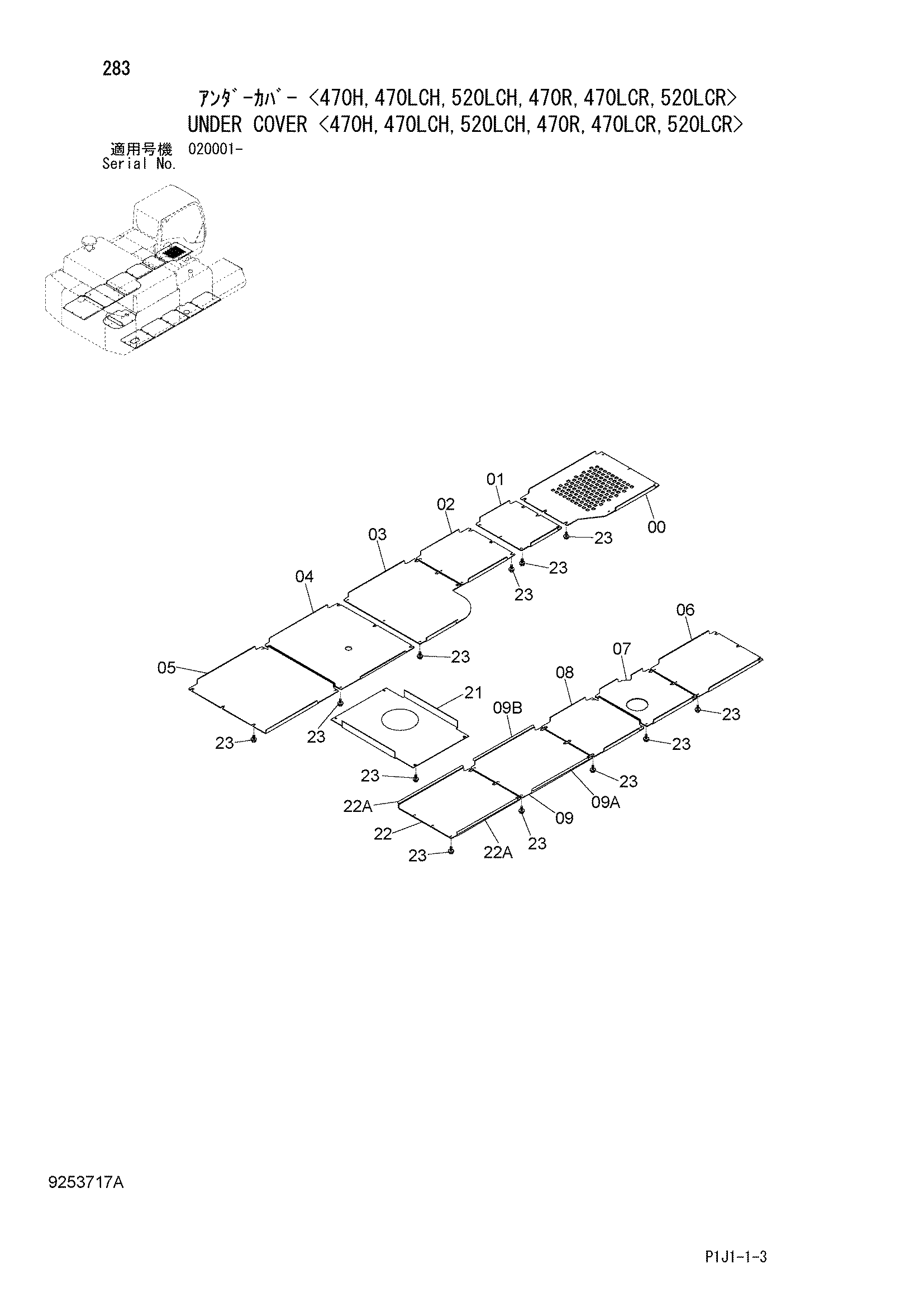

Заводская схема «Нижняя защита <470H, 470LCH, 520LCH, 470R, 470LCR, 520LCR>» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2052325 | Крышка | 1 |
| 01 | 3106119 | Крышка | 1 |
| 02 | 3106085 | Крышка | 1 |
| 03 | 2052720 | Крышка | 1 |
| 04 | 2052701 | Крышка | 1 |
| 05 | 2052702 | Крышка | 1 |
| 06 | 3106122 | Крышка | 1 |
| 07 | 2052722 | Крышка | 1 |
| 08 | 3106120 | Крышка | 1 |
| 09 | 3106123 замена: 3106123 | Крышка | 1 |
| 09 | 8109387 | Крышка | 1 |
| 09A | 4670331 | Уплотнительная окантовка | 1 |
| 09B | 4670333 | Уплотнительная окантовка | 1 |
| 21 | 3107683 | Крышка | 1 |
| 22 | 3106126 замена: 3106126 | Крышка | 1 |
| 22 | 8109388 | Крышка | 1 |
| 22A | 4670333 | Уплотнительная окантовка | 2 |
| 23 | 4643112 | Болт с шайбой | 68 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
