Рукоять 2.9m — HITACHI ZX470H-3F

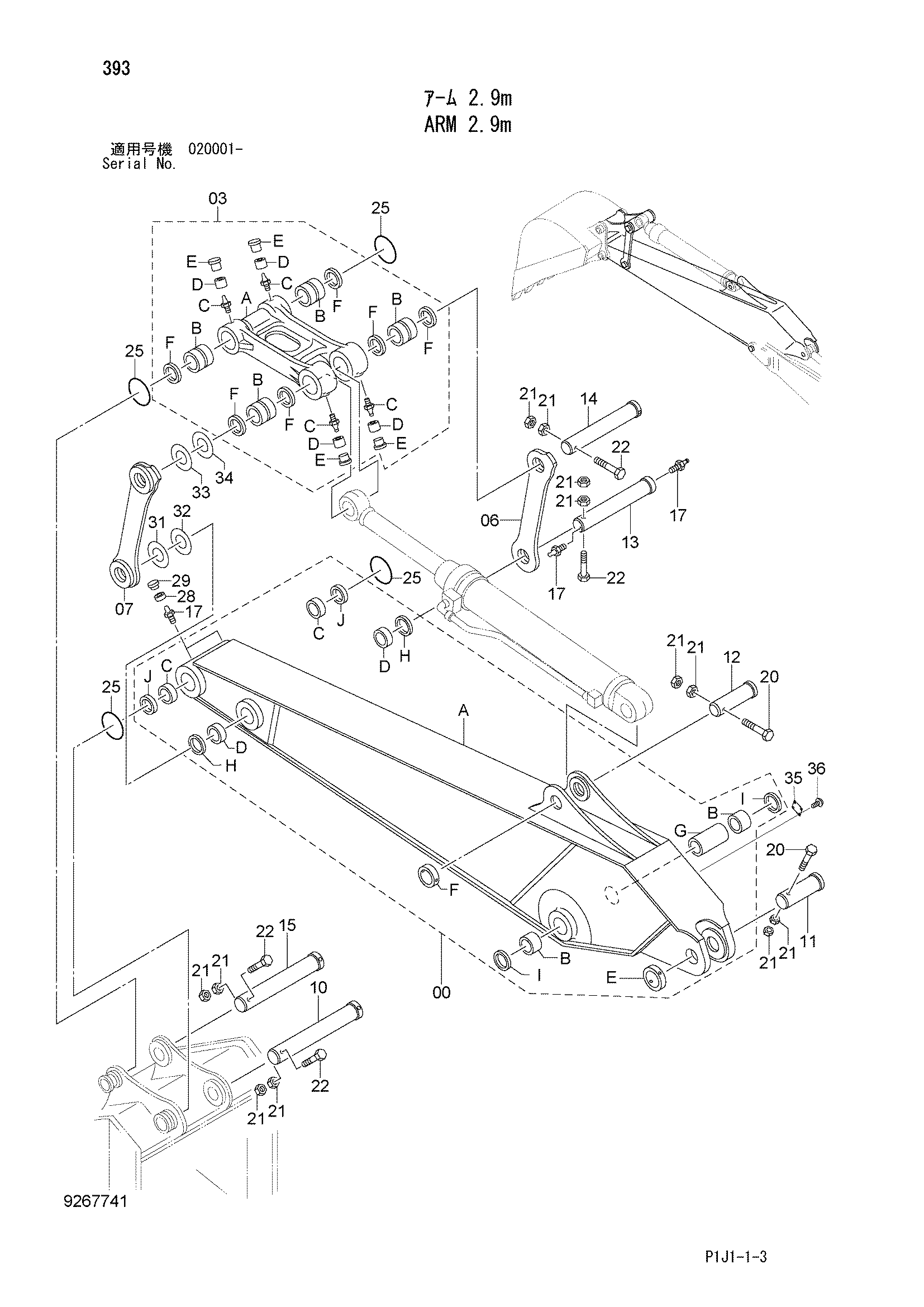

Заводская схема «Рукоять 2.9m» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-00 | 9267742 | Рукоять в сборе | 1 |
| 00 | 7051363 | Рукоять | 1 |
| 00A | 5010954 | Рукоять | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 3079233 | Втулка | 2 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4205110 | Стопер | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 00G | 4334122 | Проставка | 1 |
| 00H | 4074008 | Пылезащитное уплотнение | 2 |
| 00I | 4251752 | Пылезащитное уплотнение | 2 |
| 00J | 4251212 | Пылезащитное уплотнение | 2 |
| 03 | 9206398 | Тяга A | 1 |
| 03A | 1029877 | Тяга | 1 |
| 03B | 3060476 | Втулка | 4 |
| 03C | J75481 | Пресс-маслёнка | 4 |
| 03D | 4130686 | Втулка | 4 |
| 03E | 4105912 | Колпачок | 4 |
| 03F | 4251212 | Пылезащитное уплотнение | 6 |
| 06 | 8050176 | Тяга | 1 |
| 07 | 8050178 | Тяга | 1 |
| 10 | 3104742 | Палец | 1 |
| 11 | 3104744 | Палец | 1 |
| 12 | 3038820 | Палец | 1 |
| 13 | 3055219 | Палец | 1 |
| 14 | 3104743 | Палец | 1 |
| 15 | 3093215 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 20 | J932013 | Болт | 2 |
| 21 | J951020 | Гайка | 12 |
| 22 | 4276312 | Болт | 4 |
| 25 | 4487682 | Уплотнительное кольцо | 4 |
| 28 | 4130686 | Втулка | 2 |
| 29 | 4105912 | Колпачок | 2 |
| 31 | 4134370 | Регулировочная шайба 1.0mm | 1 |
| 32 | 4134371 | Регулировочная шайба 1.6mm | 1 |
| 33 | 4134372 | Регулировочная шайба 1.0mm | 1 |
| 34 | 4134373 | Регулировочная шайба 1.6mm | 1 |
| 36 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
