Глушитель — HITACHI ZX470H-3F

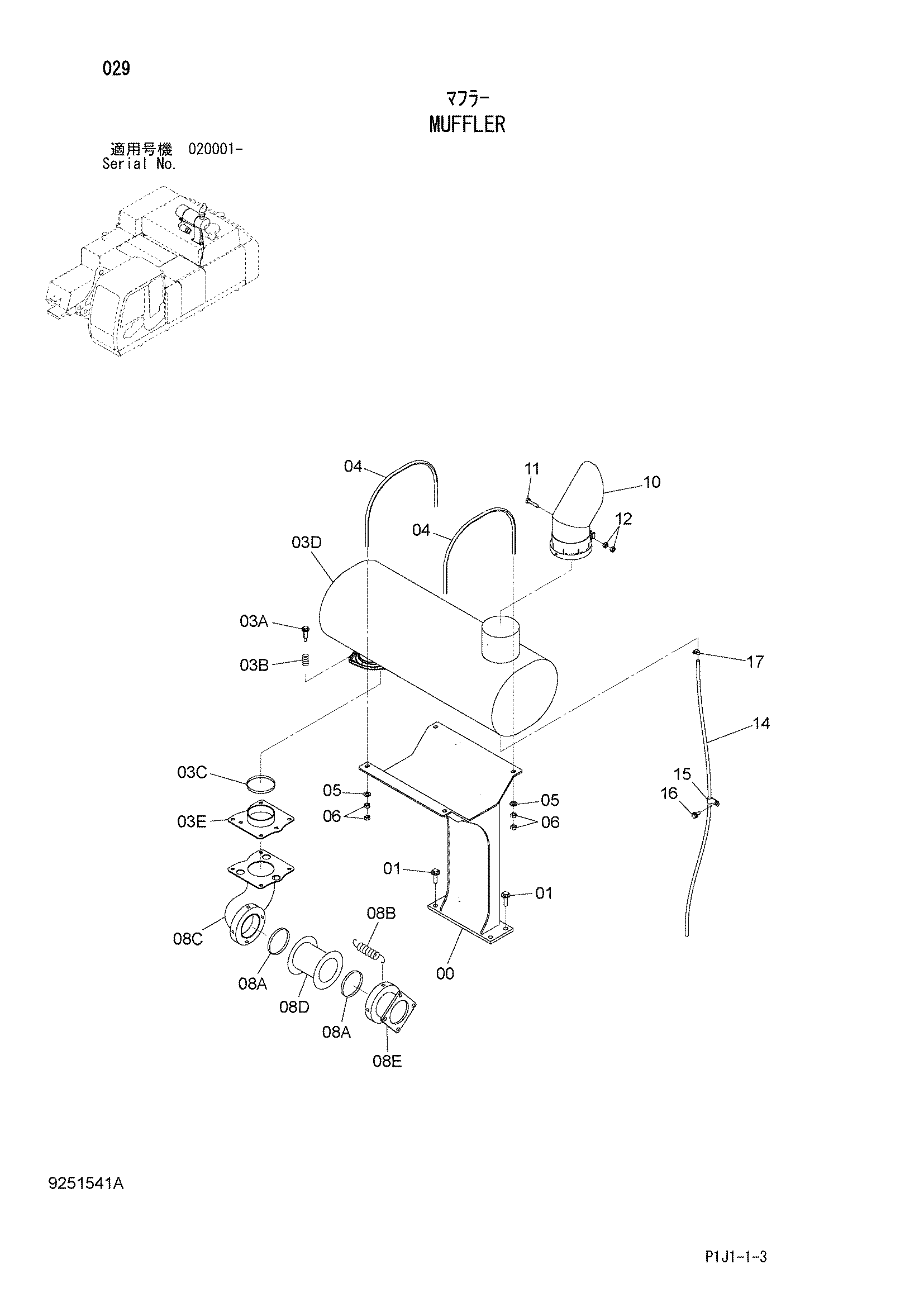

Заводская схема «Глушитель» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023871 | Кронштейн | 1 |
| 01 | J281250 | Болт с шайбой | 4 |
| 01A | J901250 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 4638628 | Глушитель | 1 |
| 03A | 4711619 | Болт | 3 |
| 03B | 4711618 | Пружина | 3 |
| 03C | 4711033 | Уплотнение | 1 |
| 04 | 4637836 | U-образный болт | 2 |
| 05 | J222012 | Шайба | 4 |
| 06 | M520012 | Гайка | 8 |
| 08 | 4638671 | Выпускная труба | 1 |
| 08A | 4711033 | Уплотнение | 2 |
| 08B | 4711034 | Пружина | 4 |
| 10 | 8101575 | Выпускная труба | 1 |
| 11 | J921050 | Болт | 1 |
| 12 | M520010 | Гайка | 2 |
| 14 | 4639683 | Трубка | 1 |
| 15 | 4344303 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 1 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4508575 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
