Пилотные гидролинии (5-2) — HITACHI ZX470H-3F

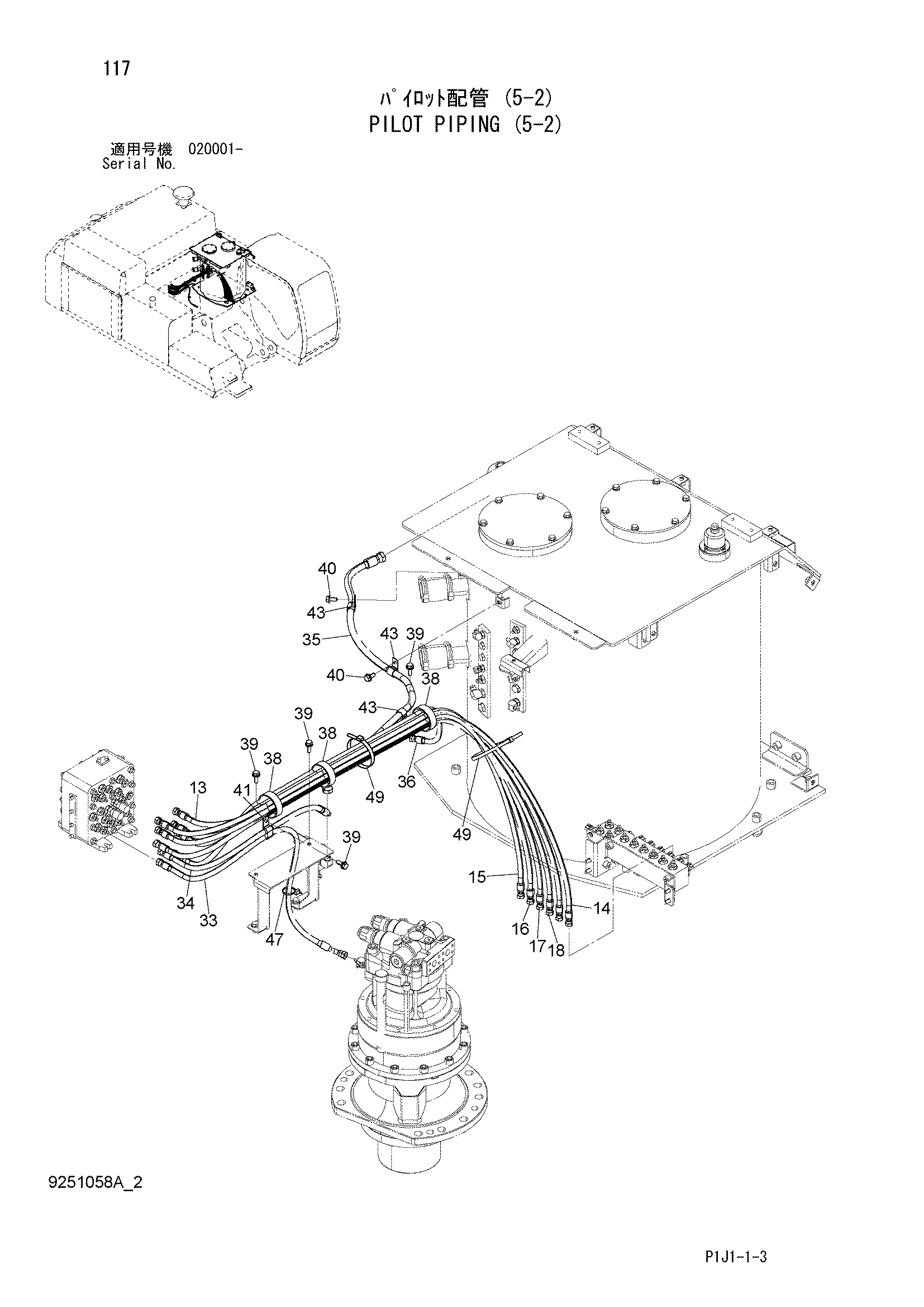

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4635230 | Шланг | 1 |
| 14 | 4635231 | Шланг | 1 |
| 15 | 4635232 | Шланг | 1 |
| 16 | 4635233 | Шланг | 1 |
| 17 | 4635236 | Шланг | 1 |
| 18 | 4635237 | Шланг | 1 |
| 33 | 4651783 | Шланг | 1 |
| 34 | 4635243 | Шланг | 1 |
| 35 | 4634392 | Шланг | 1 |
| 36 | 4634380 | Шланг | 1 |
| 38 | 4204136 | Зажим | 3 |
| 39 | J271030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4190282 | Зажим | 1 |
| 43 | 4190262 | Зажим | 3 |
| 47 | 4055311 | Ленточный зажим | 1 |
| 49 | 4121859 | Ленточный зажим | 1 |
| 49 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
