Хигх-прессуре трубопроводы (снятие устройство) — HITACHI ZX470H-3F

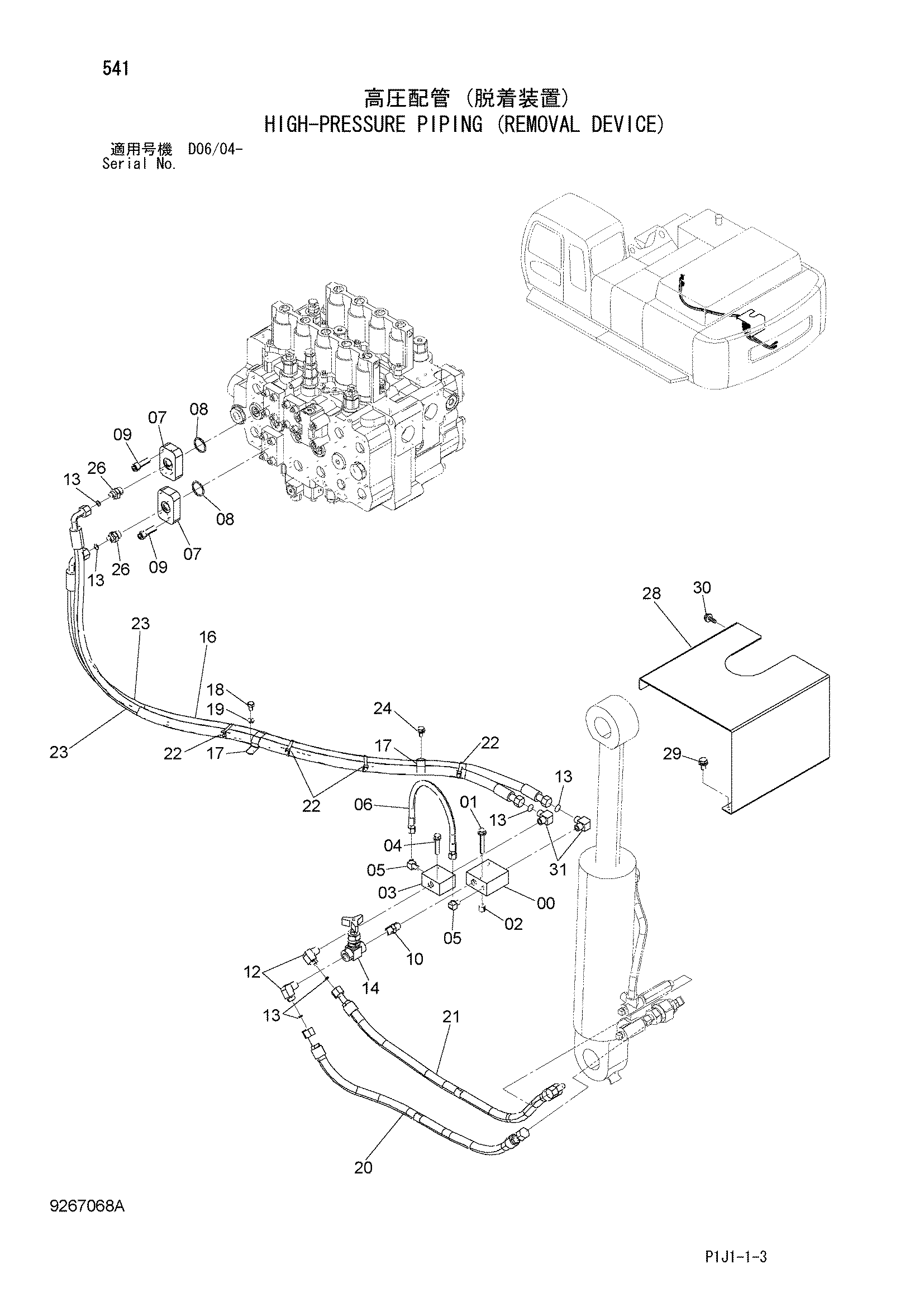

Заводская схема «Хигх-прессуре трубопроводы (снятие устройство)» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4240863 | Клапан | 1 |
| 01 | J271070 | Болт с шайбой | 2 |
| 01A | J901070 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4131346 | Проставка | 2 |
| 03 | 4240862 | Блок | 1 |
| 04 | J271055 | Болт с шайбой | 2 |
| 04A | J901055 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4154656 | Угловой штуцер | 2 |
| 06 | 4209727 | Шланг | 1 |
| 07 | 4395369 | Фланец | 2 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 09 | M341445 | Болт с внутренним шестигранником | 8 |
| 10 | 94-1703 | Адаптер | 1 |
| 12 | 4274178 | Угловой штуцер | 2 |
| 13 | 4138938 | Уплотнительное кольцо | 6 |
| 14 | 4220806 | Запорный клапан | 1 |
| 16 | 4320661 | Защитный кожух | 4 |
| 17 | 4192034 | Зажим | 2 |
| 18 | J901016 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | 4658555 | Шланг | 1 |
| 21 | 4374495 | Шланг | 1 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 23 | 4389106 | Шланг | 2 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | A853144 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 8106226 | Крышка | 1 |
| 29 | J271220 | Болт с шайбой | 3 |
| 29A | J901220 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271025 | Болт с шайбой | 1 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4274178 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
