Пилотные гидролинии (2-3) — HITACHI ZX470H-3F

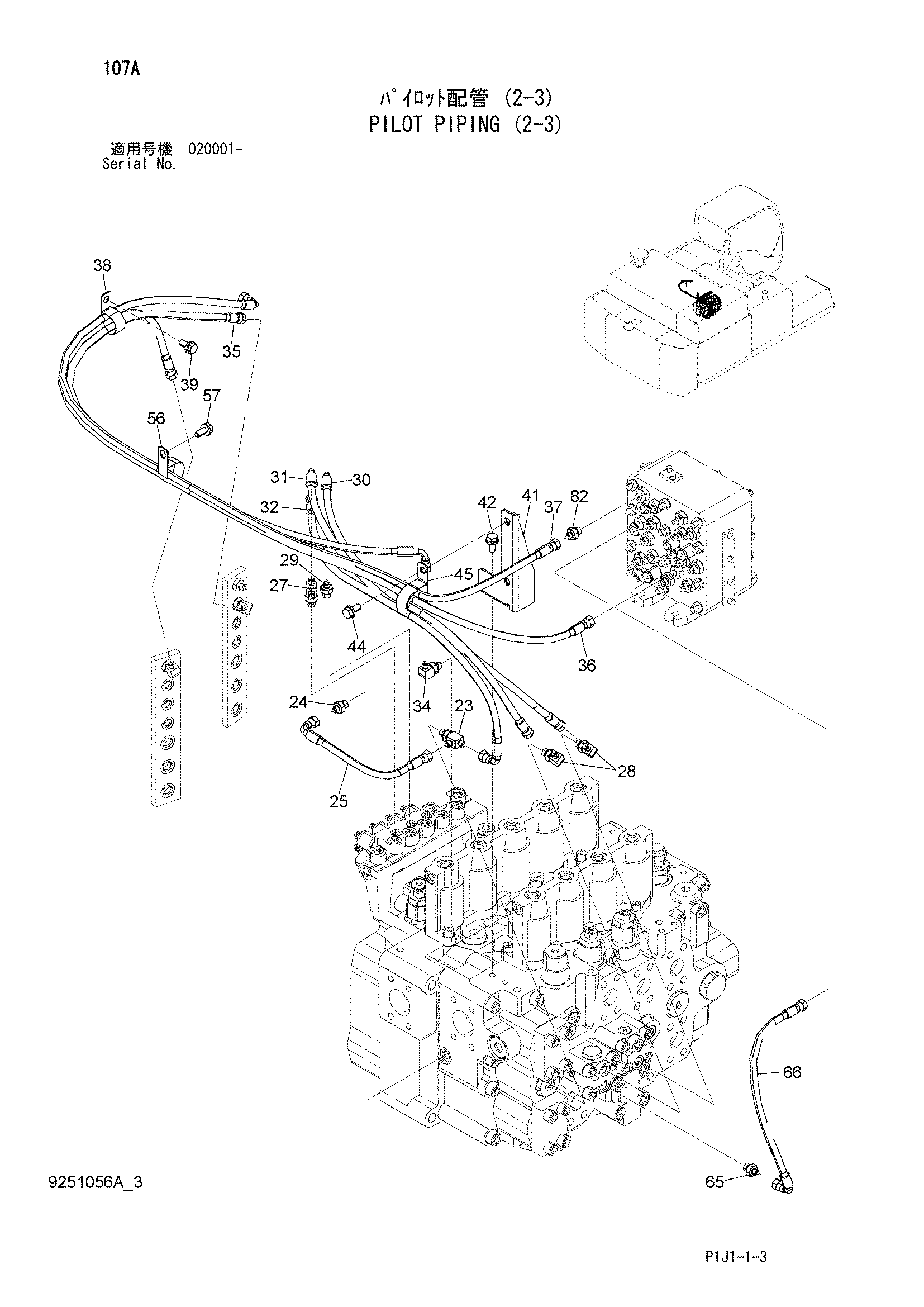

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4470393 | Шланг | 1 |
| 27 | A852422 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4634383 | Шланг | 1 |
| 31 | 4634384 | Шланг | 1 |
| 32 | 4634385 | Шланг | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4634915 | Шланг | 1 |
| 36 | 4634381 | Шланг | 1 |
| 37 | 4634382 | Шланг | 1 |
| 38 | 4190264 | Зажим | 1 |
| 39 | J271025 | Болт с шайбой | 1 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 8103028 | Кронштейн | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | J271025 | Болт с шайбой | 1 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4190265 | Зажим | 1 |
| 56 | 4190291 | Зажим | 1 |
| 57 | J271025 | Болт с шайбой | 1 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 65 | A852122 | Адаптер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4634377 | Шланг | 1 |
| 82 | A852122 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
