Гидромотор (поворот) — HITACHI ZX470H-3F

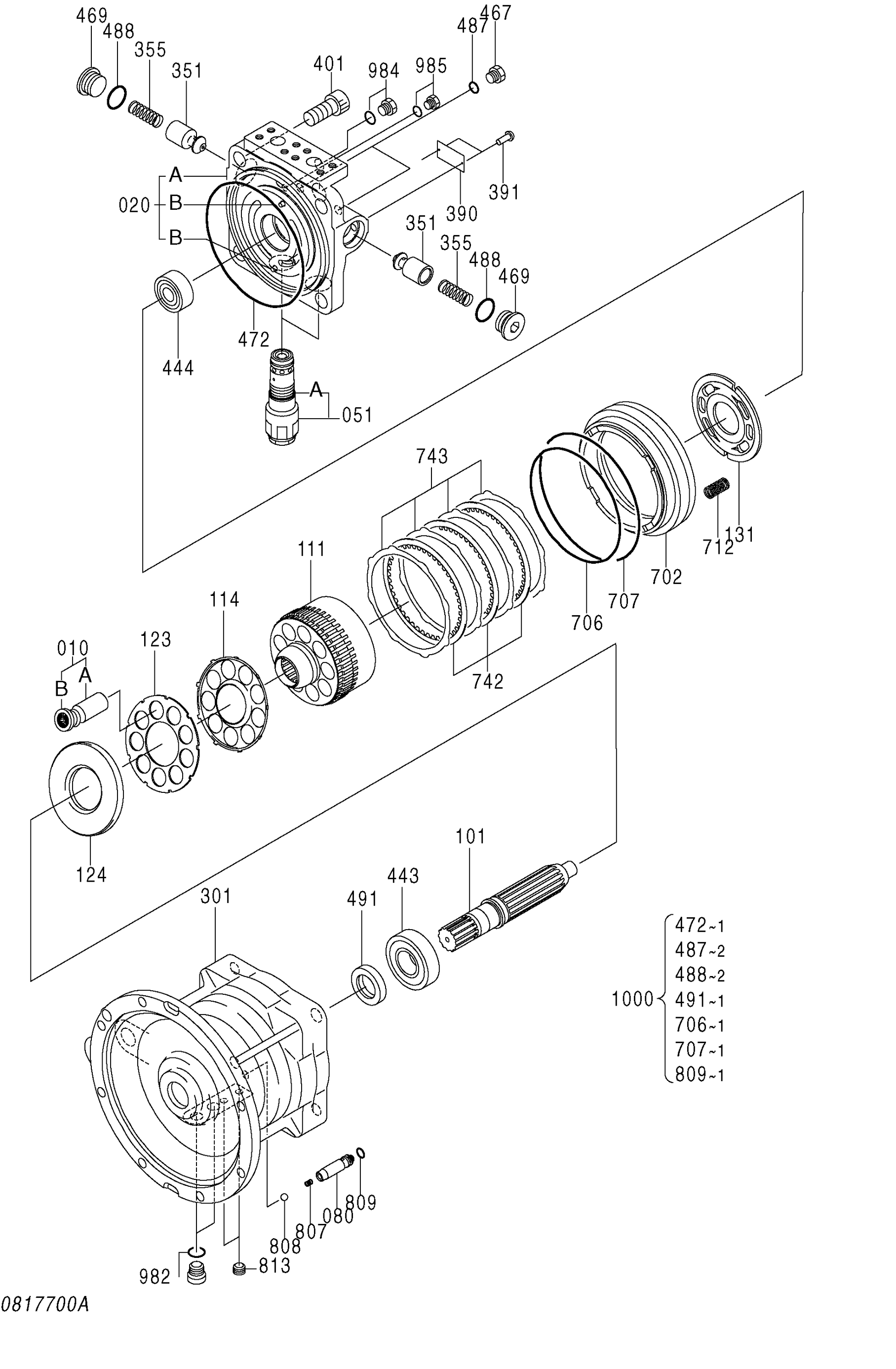

Заводская схема «Гидромотор (поворот)» для HITACHI ZX470H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4423009 | Гидромотор (поворот) | 1 | |
| 010 | 0788801 | Поршень в сборе | 1 |
| 020 | 0788802 | Корпус в сборе | 1 |
| 051 | 4469527 | Предохранительный клапан | 2 |
| 051A | A811030 | Уплотнительное кольцо | 2 |
| 080 | 0788803 | Плунжер | 1 |
| 101 | 0788804 | Вал | 1 |
| 111 | 0788805 | Гидроцилиндр | 1 |
| 114 | 0788806 | Пружина пластина | 1 |
| 123 | 0788807 | Фиксатор | 1 |
| 124 | 0788808 | Пластина | 1 |
| 131 | 0788809 | Пластина клапан | 1 |
| 301 | 0788810 | Корпус | 1 |
| 351 | 0409215 | Плунжер | 2 |
| 355 | 0409216 | Пружина | 2 |
| 390 | 0625508 замена: 0817703 | Информационная табличка | 1 |
| 390 | 0817703 | Информационная табличка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0365318 | Болт с внутренним шестигранником | 4 |
| 443 | 0788811 | Роликовый подшипник | 1 |
| 444 | 0788812 замена: 0677203 | Роликовый подшипник | 1 |
| 444 | 0677203 | Роликовый подшипник | 1 |
| 467 | 0629404 | Пробка | 2 |
| 469 | 0692708 | Пробка | 2 |
| 472 | 0425115 замена: 1119003 | Уплотнительное кольцо | 1 |
| 472 | 1119003 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 2 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0788813 | Масляное уплотнение | 1 |
| 702 | 0788814 | Поршень | 1 |
| 706 | 0353321 | Уплотнительное кольцо | 1 |
| 707 | 0425117 | Уплотнительное кольцо | 1 |
| 712 | 0788815 | Пружина тормоз | 24 |
| 742 | 0788816 | Пластина фрикционный | 3 |
| 743 | 0788817 | Пластина | 4 |
| 807 | 0788818 | Пружина | 1 |
| 808 | 0221509 | Стальной шарик | 1 |
| 809 | 4506407 | Oーкольцо | 1 |
| 813 | 0263019 | Пробка | 2 |
| 982 | 0628705 замена: 1192601 | Пробка | 2 |
| 982 | 1192601 | Пробка | 2 |
| 984 | 0694825 замена: 0817701 | Пробка | 1 |
| 984 | 0817701 | Пробка | 1 |
| 985 | 0788819 замена: 0817702 | Пробка | 1 |
| 985 | 0817702 | Пробка | 1 |
| 1000 | 1119004 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
