Радиатор крышка — HITACHI ZX470H-3-HCMC

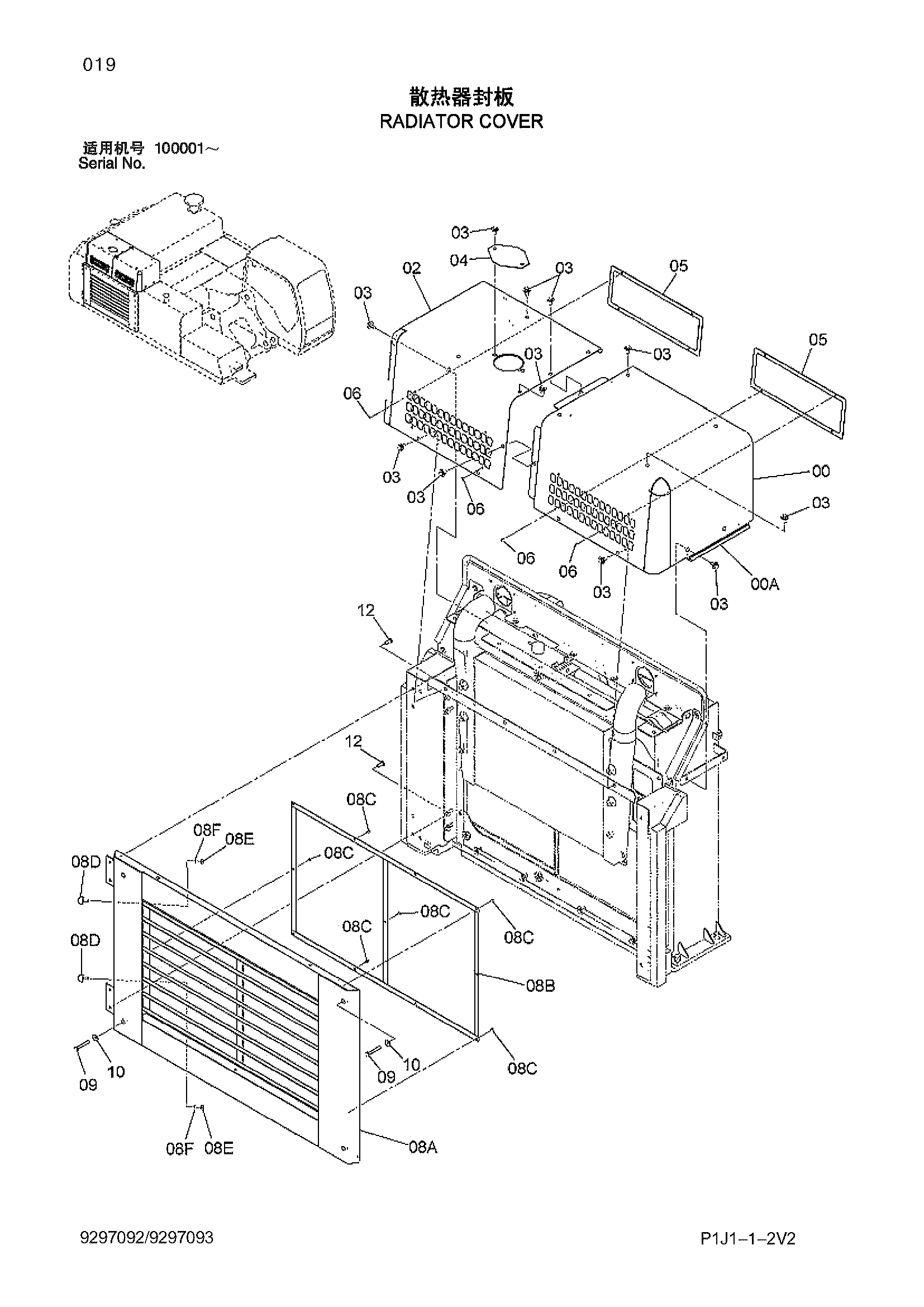

Заводская схема «Радиатор крышка» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025535 | Крышка | 1 |
| 00A | 4670332 | Уплотнительная окантовка | 1 |
| 02 | 6023845 | Крышка | 1 |
| 03 | J281230 | Болт с шайбой | 20 |
| 04 | 4343333 | Крышка | 1 |
| 05 | 8101043 | Сетка | 2 |
| 06 | J260616 | Болт с шайбой | 8 |
| 08 | 9251902 | Воздуховод в сборе | 1 |
| 08A | 5010143 | Воздуховод | 1 |
| 08B | 8101064 | Сетка | 1 |
| 08C | J260616 | Болт с шайбой | 11 |
| 08D | 4294508 | Ограничитель | 2 |
| 08E | J952010 | Гайка | 2 |
| 08F | A590110 | Плоская шайба | 2 |
| 09 | J921280 | Болт | 4 |
| 10 | 449490 | Плоская шайба | 4 |
| 12 | J921230 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
