Кондиционер(1) — HITACHI ZX470H-3-HCMC

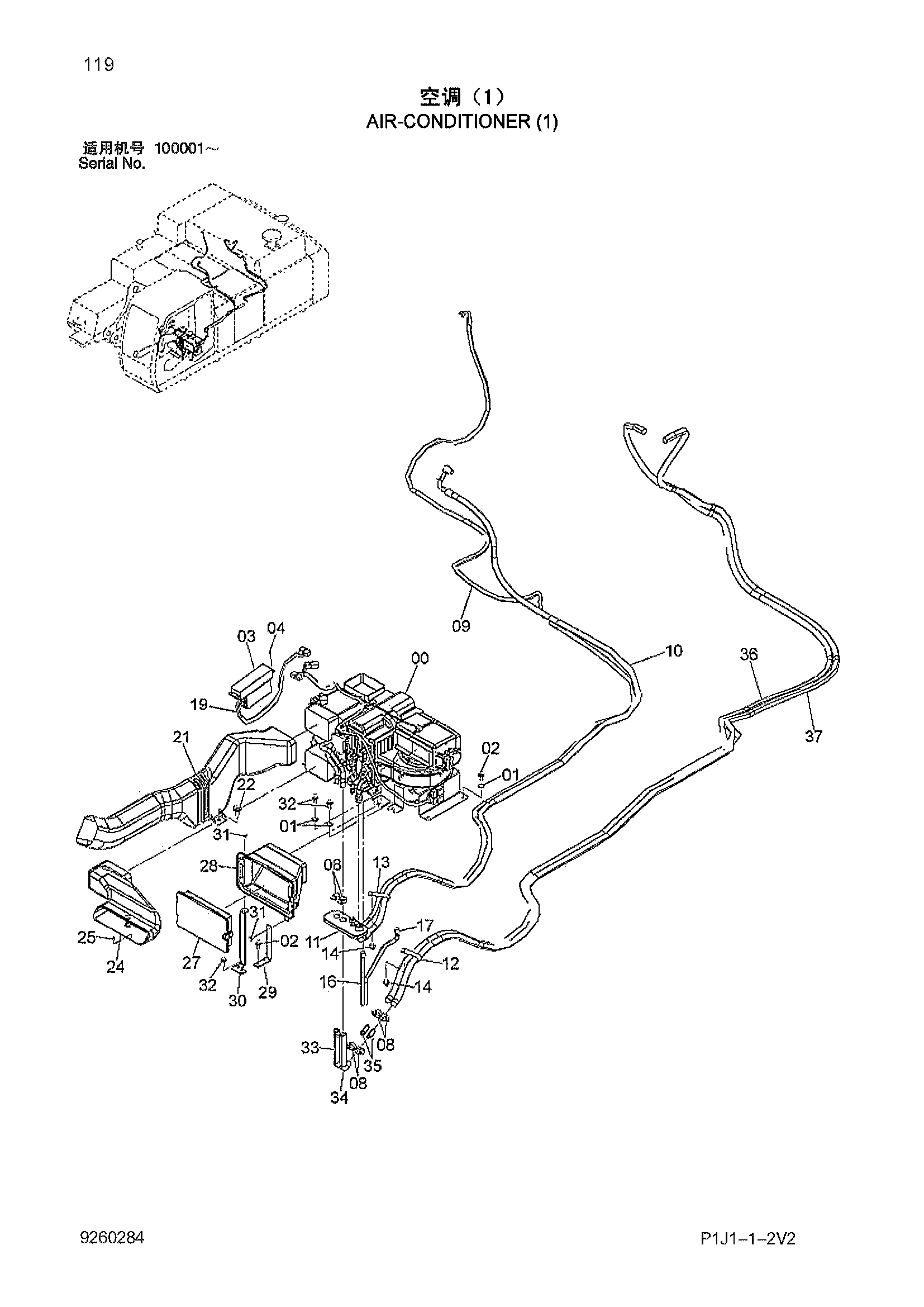

Заводская схема «Кондиционер(1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436024 | Блок аиркон | 1 |
| 01 | J222010 | Шайба | 8 |
| 02 | J271030 | Болт с шайбой | 8 |
| 03 | 4439093 | Контроллер | 1 |
| 04 | J460516 | Винт с шайбой | 4 |
| 08 | 4514699 | Хомут шланга | 6 |
| 09 | 4638112 | Шланг радиатора | 1 |
| 10 | 4647951 | Шланг радиатора | 1 |
| 11 | 2044923 | Резиновая втулка | 1 |
| 12 | 4192034 | Зажим | 1 |
| 13 | 4190266 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 16 | 4436306 | Шланг | 1 |
| 17 | 4436307 | Шланг | 1 |
| 19 | 1032924 | Жгут проводов | 1 |
| 21 | 4636094 | Воздуховод | 1 |
| 22 | J281035 | Болт с шайбой | 1 |
| 24 | 4636096 | Воздуховод | 1 |
| 25 | J460616 | Винт с шайбой | 2 |
| 27 | 4643580 | Фильтр | 1 |
| 28 | 4639945 | Воздуховод | 1 |
| 29 | 9764301 | Кронштейн | 1 |
| 30 | 8102261 | Кронштейн | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 32 | J271030 | Болт с шайбой | 4 |
| 33 | 4366623 | Водяной шланг | 1 |
| 34 | 4344638 | Водяной шланг | 1 |
| 35 | 4347396 | Соединение трубка | 2 |
| 36 | 4656166 | Водяной шланг | 1 |
| 37 | 4656165 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
