Пилотные гидролинии (2-1) — HITACHI ZX470H-3-HCMC

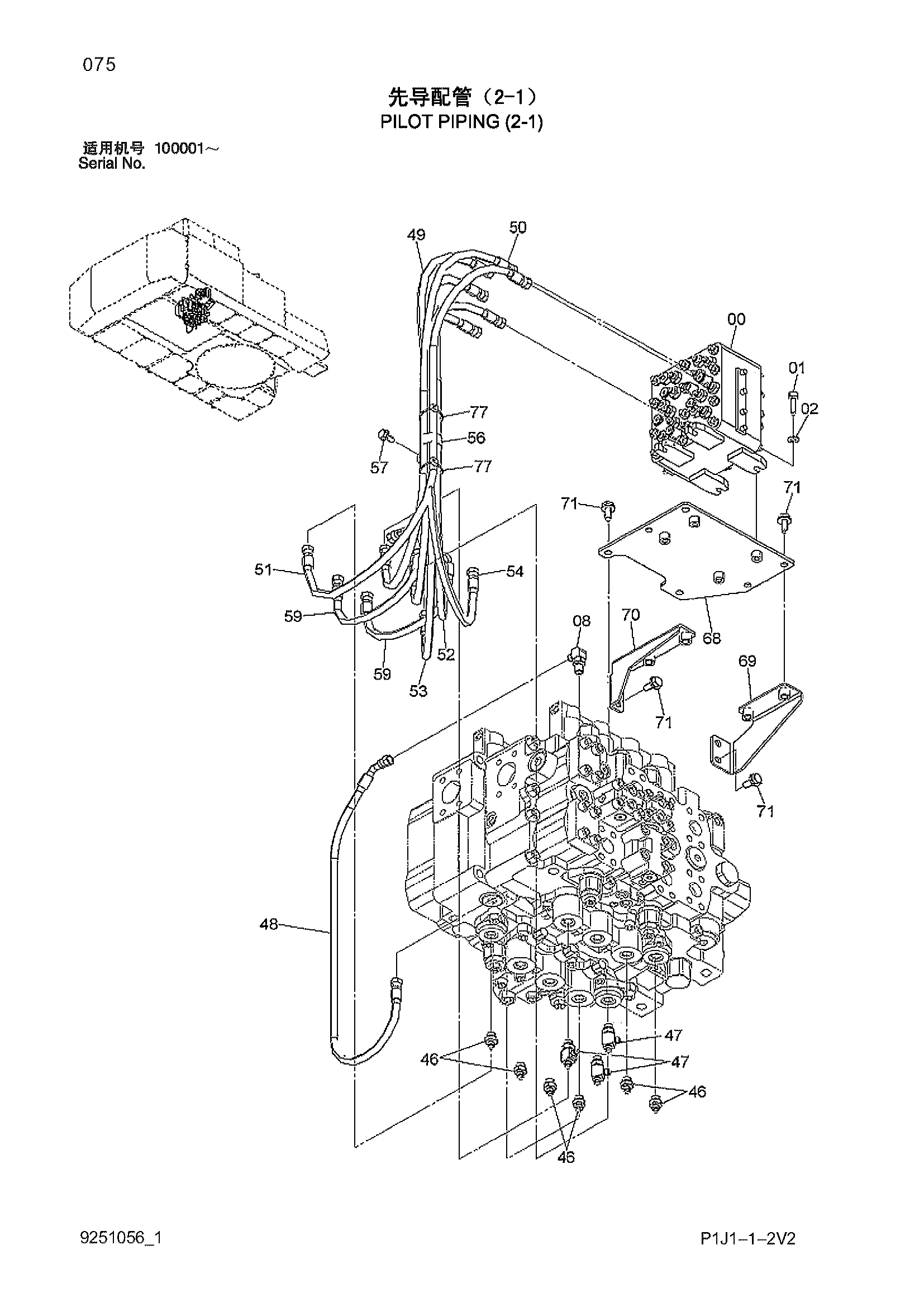

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4634207 | Челночный клапан | 1 |
| 01 | J781040 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 08 | 4208913 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 6 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852433 | Тройник | 3 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4642214 | Шланг | 1 |
| 49 | 4634365 | Шланг | 1 |
| 50 | 4634368 | Шланг | 1 |
| 51 | 4634370 | Шланг | 1 |
| 52 | 4634371 | Шланг | 1 |
| 53 | 4634374 | Шланг | 1 |
| 54 | 4634376 | Шланг | 1 |
| 56 | 4190291 | Зажим | 1 |
| 57 | J271025 | Болт с шайбой | 1 |
| 59 | 4442429 | Шланг | 2 |
| 68 | 8103066 | Пластина | 1 |
| 69 | 8103064 | Кронштейн | 1 |
| 70 | 8103065 | Кронштейн | 1 |
| 71 | J271230 | Болт с шайбой | 10 |
| 77 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
