Боковой ответвление трубопроводы — HITACHI ZX470H-3-HCMC

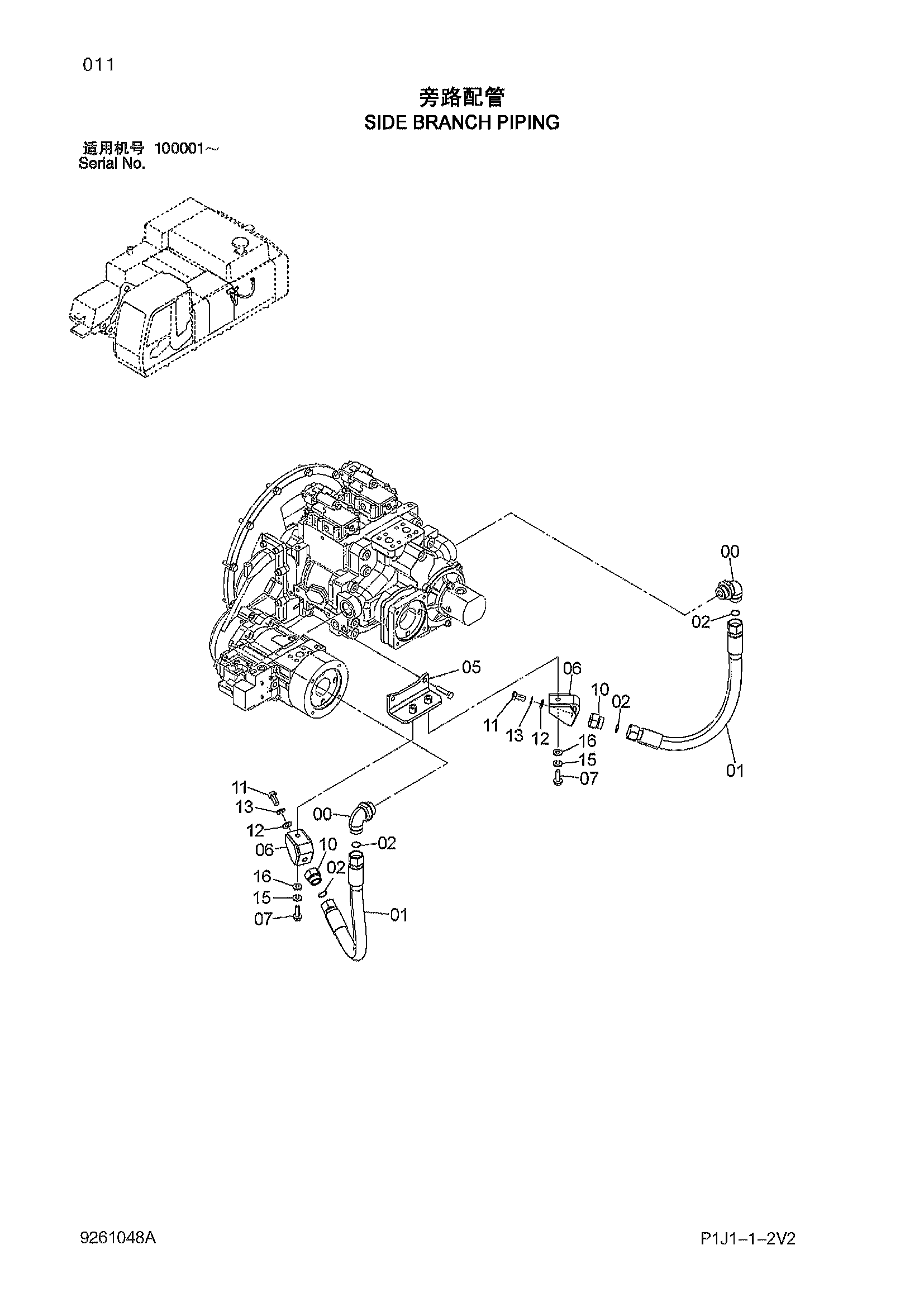

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345084 | Угловой штуцер | 2 |
| 00A | 970860 | Уплотнительное кольцо | 1 |
| 01 | 4286812 | Шланг | 2 |
| 02 | 4187328 | Уплотнительное кольцо | 4 |
| 05 | 9768277 | Кронштейн | 1 |
| 06 | 9768278 | Кронштейн | 2 |
| 07 | J901240 | Болт | 2 |
| 10 | 4637521 | Пробка | 2 |
| 11 | J901435 | Болт | 2 |
| 12 | A590114 | Плоская шайба | 2 |
| 13 | A590914 | Пружинная шайба | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
