Гидролинии рабочего оборудования (BE стрела) — HITACHI ZX470H-3-HCMC

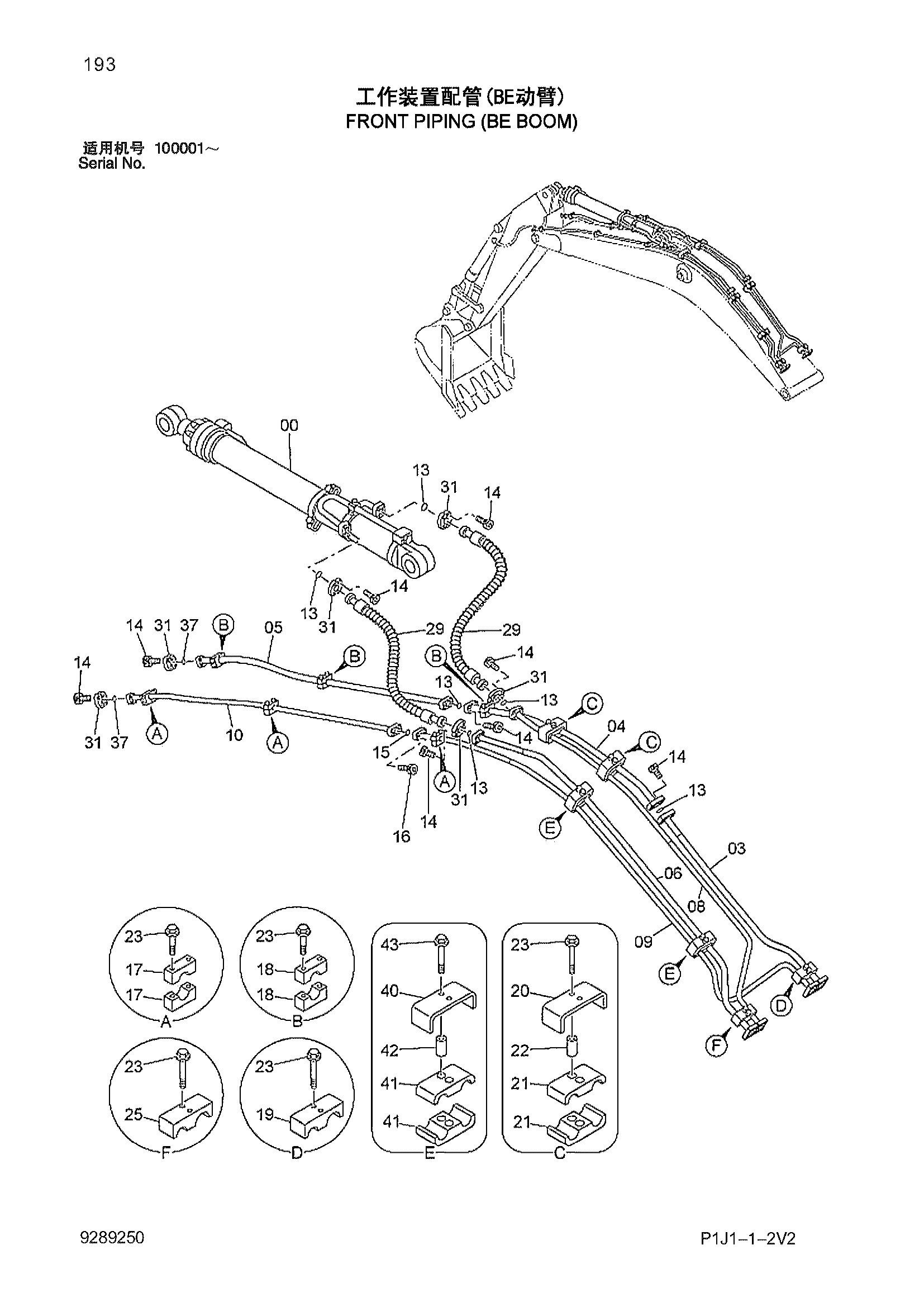

Заводская схема «Гидролинии рабочего оборудования (BE стрела)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4637753 | Гидроцилиндр рукояти | 1 |
| 03 | 8106536 | Трубка | 1 |
| 04 | 8093102 | Трубка | 1 |
| 05 | 8093103 | Трубка | 1 |
| 06 | 8106535 | Трубка | 1 |
| 08 | 8106537 | Трубка | 1 |
| 09 | H700163H | Трубка | 1 |
| 10 | 8093106 | Трубка | 1 |
| 13 | 4508805 | Уплотнительное кольцо | 6 |
| 14 | M341450 | Болт с внутренним шестигранником | 24 |
| 15 | 966993 | Уплотнительное кольцо | 1 |
| 16 | M341240 | Болт с внутренним шестигранником | 4 |
| 17 | 4334363 | Хомут трубки | 6 |
| 18 | 4334364 | Хомут трубки | 6 |
| 19 | 4249565 | Хомут трубки | 1 |
| 20 | 4304481 | Хомут трубки | 1 |
| 21 | 4337125 | Хомут | 2 |
| 22 | 4304539 | Проставка | 2 |
| 23 | J271285 | Болт с шайбой | 18 |
| 25 | 4639233 | Хомут трубки | 1 |
| 29 | 4659712 | Шланг | 2 |
| 31 | 4089703 | Разъёмный фланец | 8 |
| 37 | 4508805 | Уплотнительное кольцо | 2 |
| 40 | 4342695 | Хомут трубки | 2 |
| 41 | 4639234 | Хомут | 4 |
| 42 | 4342699 | Проставка | 4 |
| 43 | J271200 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
