Воздушный фильтр — HITACHI ZX470H-3-HCMC

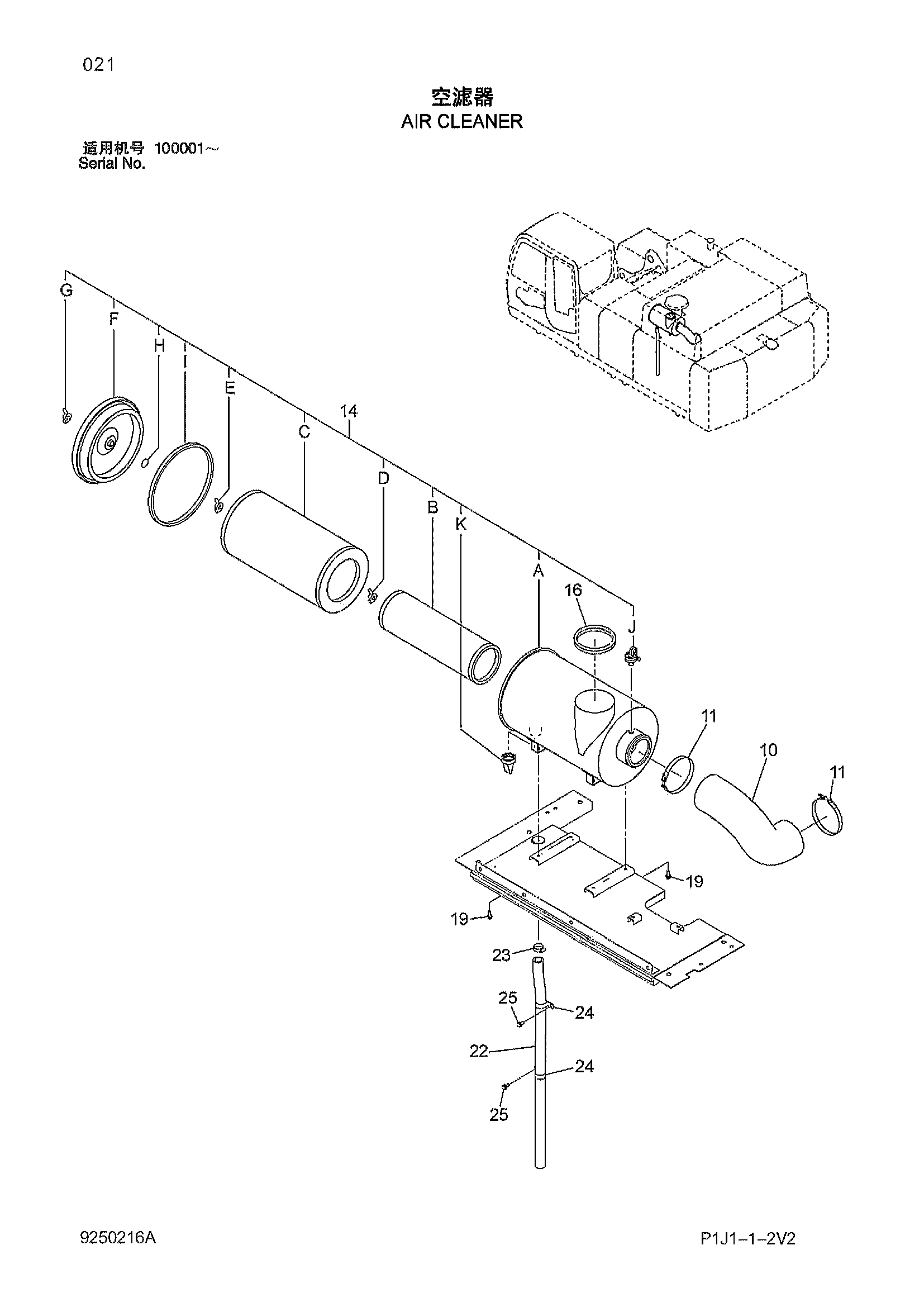

Заводская схема «Воздушный фильтр» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 3104596 | Воздушный шланг | 1 |
| 11 | 4312517 | Хомут шланга | 2 |
| 14 | 4634745 | Фильтр воздушный в сборе | 1 |
| 14B | 4240295 | Элемент (внутренний) | 1 |
| 14C | 4240294 | Элемент (наружный) | 1 |
| 14D | 4337642 | Гайка | 1 |
| 14E | 4257360 | Гайка | 1 |
| 14F | 4297292 | Крышка | 1 |
| 14G | 4162833 | Гайка винг | 1 |
| 14H | 4162834 | Зажим | 1 |
| 14I | 4257362 | Прокладка | 1 |
| 14J | 4419601 | Индикатор | 1 |
| 14K | 4474785 | Клапан | 1 |
| 16 | 4651531 | Резиновая прокладка | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 22 | 4656208 | Трубка | 1 |
| 23 | 4011675 | Хомут шланга | 1 |
| 24 | 4190291 | Зажим | 2 |
| 25 | J271025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
