Воздушный радиатор трубопроводы — HITACHI ZX470H-3-HCMC

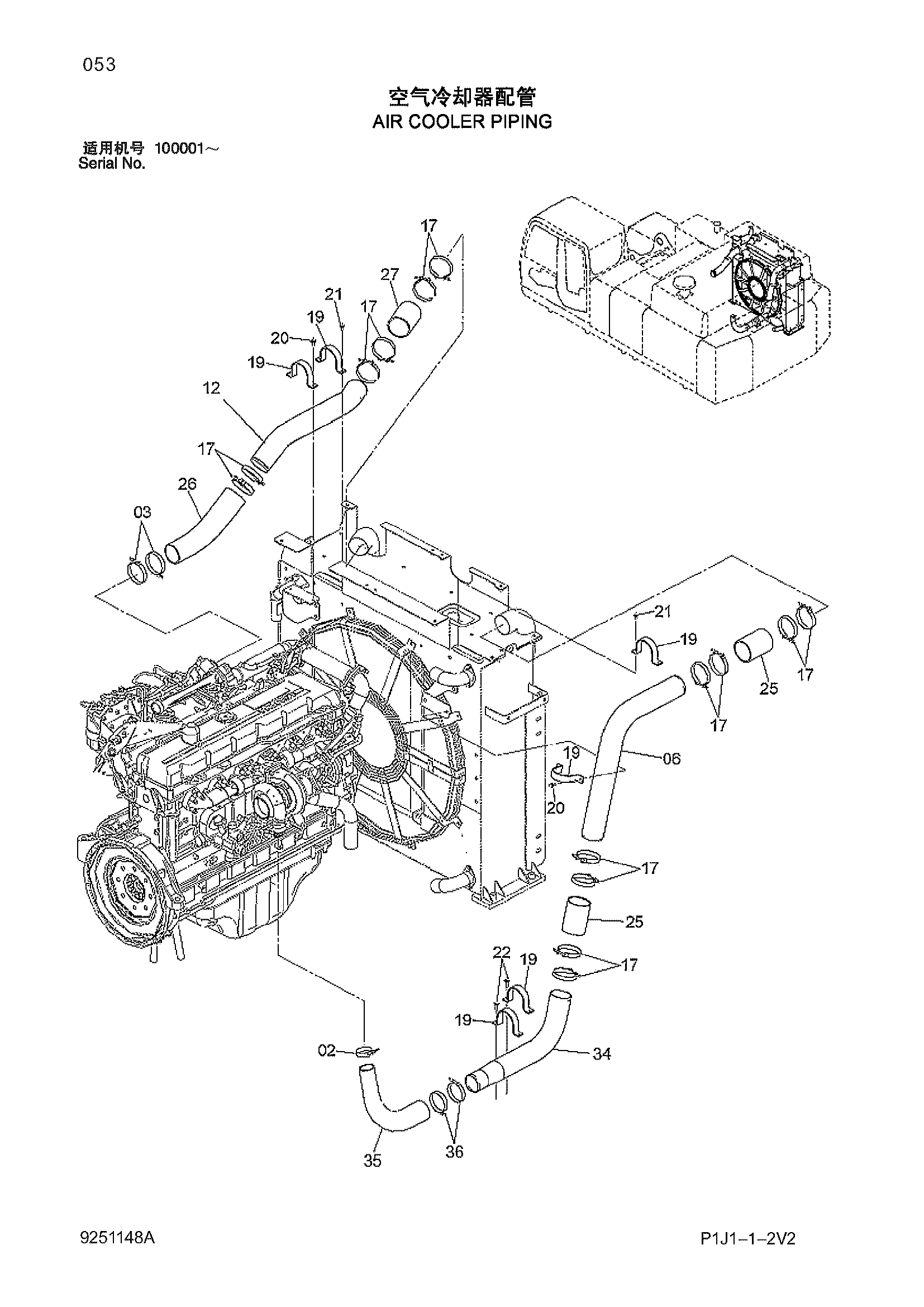

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4263764 | Хомут шланга | 1 |
| 03 | 4282484 | Хомут шланга | 2 |
| 06 | 3110694 | Трубка воздушный | 1 |
| 12 | 3107570 | Трубка воздушный | 1 |
| 17 | 4282485 | Хомут шланга | 14 |
| 19 | 4186854 | Хомут трубки | 6 |
| 20 | J271030 | Болт с шайбой | 4 |
| 21 | J271025 | Болт с шайбой | 4 |
| 22 | J271040 | Болт с шайбой | 4 |
| 25 | 4644283 | Воздушный шланг | 2 |
| 26 | 4644284 | Воздушный шланг | 1 |
| 27 | 4644285 | Воздушный шланг | 1 |
| 34 | 3116765 | Трубка воздушный | 1 |
| 35 | 4702919 | Воздушный шланг | 1 |
| 36 | 4282486 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
