Обратные трубопроводы (1) — HITACHI ZX470H-3-HCMC

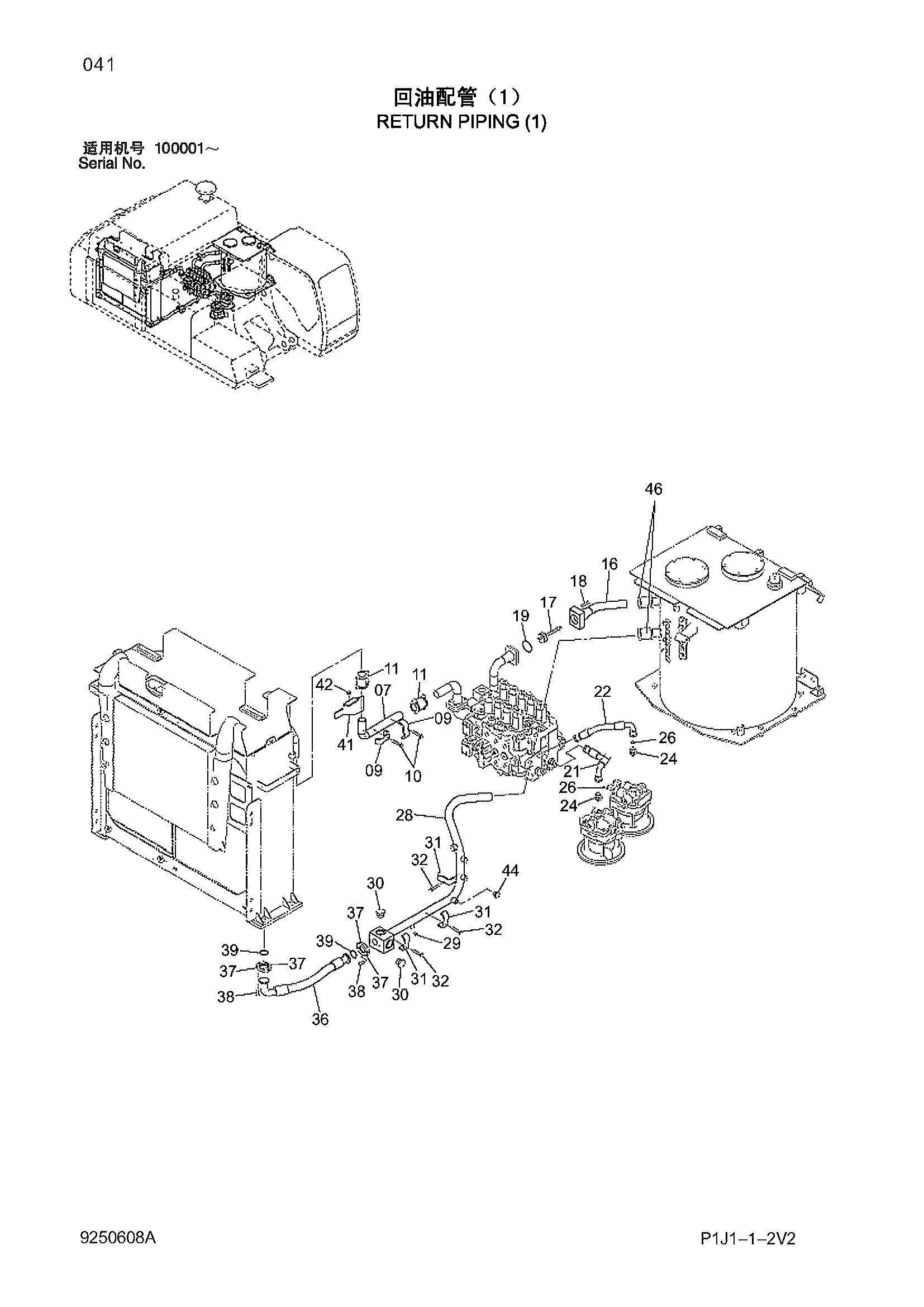

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3115733 | Трубка | 1 |
| 09 | 4053697 | Хомут трубки | 2 |
| 10 | J271275 | Болт с шайбой | 2 |
| 11 | 4067834 | Муфта | 2 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 16 | 8100655 | Трубка | 1 |
| 17 | 4633510 | Клапан | 1 |
| 18 | M341260 | Болт с внутренним шестигранником | 4 |
| 19 | A811075 | Уплотнительное кольцо | 1 |
| 21 | 4640278 | Шланг | 1 |
| 22 | 4651787 | Шланг | 1 |
| 24 | A853168 | Адаптер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 2 |
| 28 | 7051799 | Трубка | 1 |
| 29 | A885002 | Пробка | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A885000 | Пробка | 2 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 4053697 | Хомут трубки | 3 |
| 32 | J271275 | Болт с шайбой | 3 |
| 36 | 4636851 | Шланг | 1 |
| 37 | 965946 | Разъёмный фланец | 4 |
| 38 | M341236 | Болт с внутренним шестигранником | 8 |
| 39 | 4510169 | Уплотнительное кольцо | 2 |
| 41 | 8101198 | Кронштейн | 1 |
| 42 | J281230 | Болт с шайбой | 2 |
| 44 | A885006 | Пробка | 1 |
| 46 | 4067834 | Муфта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
