Электрооборудование (1) — HITACHI ZX470H-3-HCMC

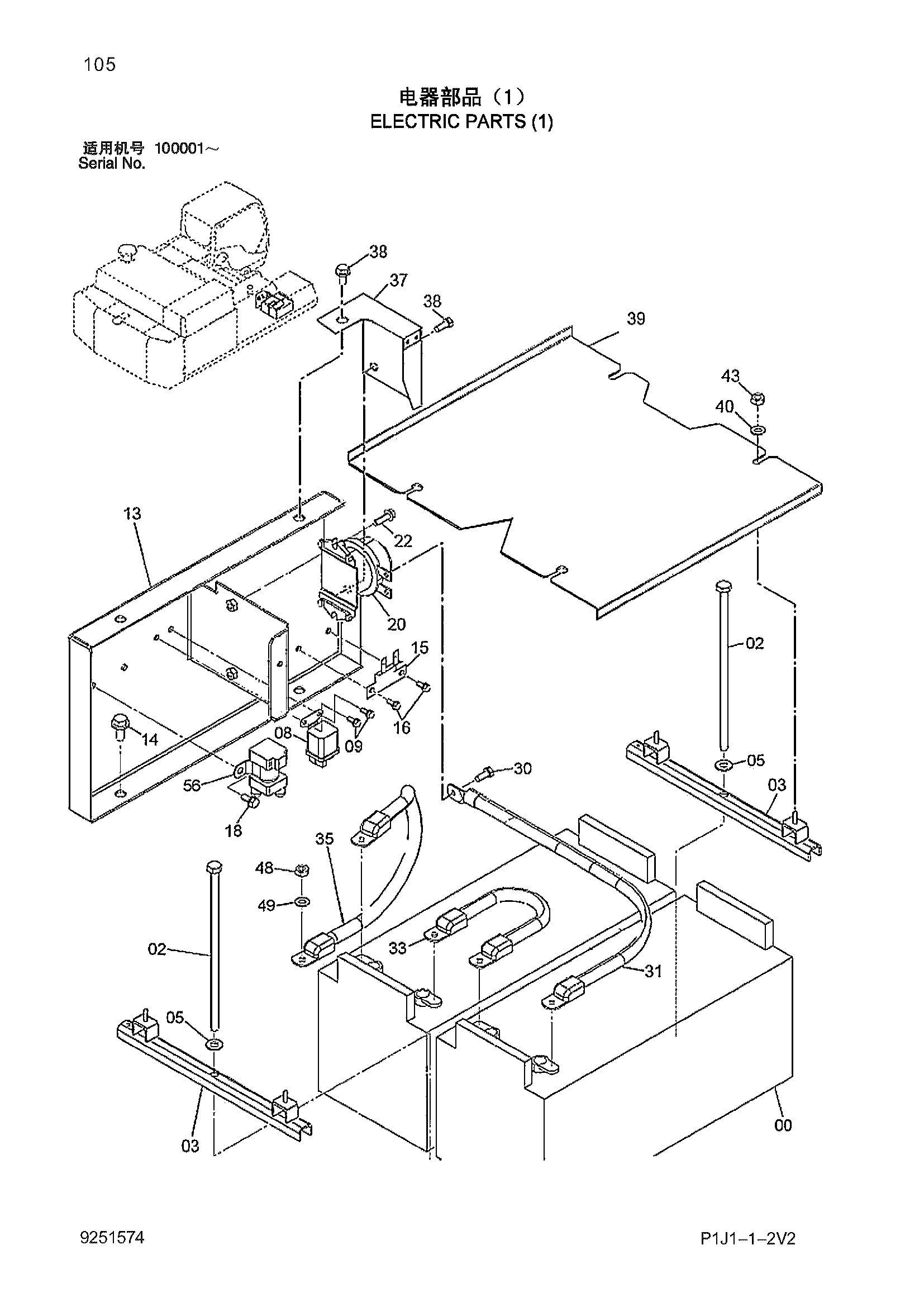

Заводская схема «Электрооборудование (1)» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 02 | 4206101 | Болт | 2 |
| 03 | 9768740 | Опора | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 08 | 4654039 | Реле | 1 |
| 09 | J260616 | Болт с шайбой | 2 |
| 13 | 8110106 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 2 |
| 15 | 4297280 | Кронштейн | 1 |
| 16 | J260616 | Болт с шайбой | 2 |
| 18 | J260820 | Болт с шайбой | 2 |
| 20 | 4255762 | Реле аккумулятор | 1 |
| 22 | J260830 | Болт с шайбой | 2 |
| 30 | J900820 | Болт | 1 |
| 31 | 4673485 | Жгут проводов | 1 |
| 33 | 4294694 | Жгут проводов | 1 |
| 35 | 4605531 | Жгут проводов | 1 |
| 37 | 4674191 | Крышка | 1 |
| 38 | J271020 | Болт с шайбой | 2 |
| 39 | 8111398 | Крышка | 1 |
| 40 | 4371706 | Шайба | 4 |
| 43 | M570010 | Гайка винг | 4 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590110 | Плоская шайба | 1 |
| 56 | 4279835 | Реле защитный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
