Лубрикатор короб — HITACHI ZX470H-3-HCMC

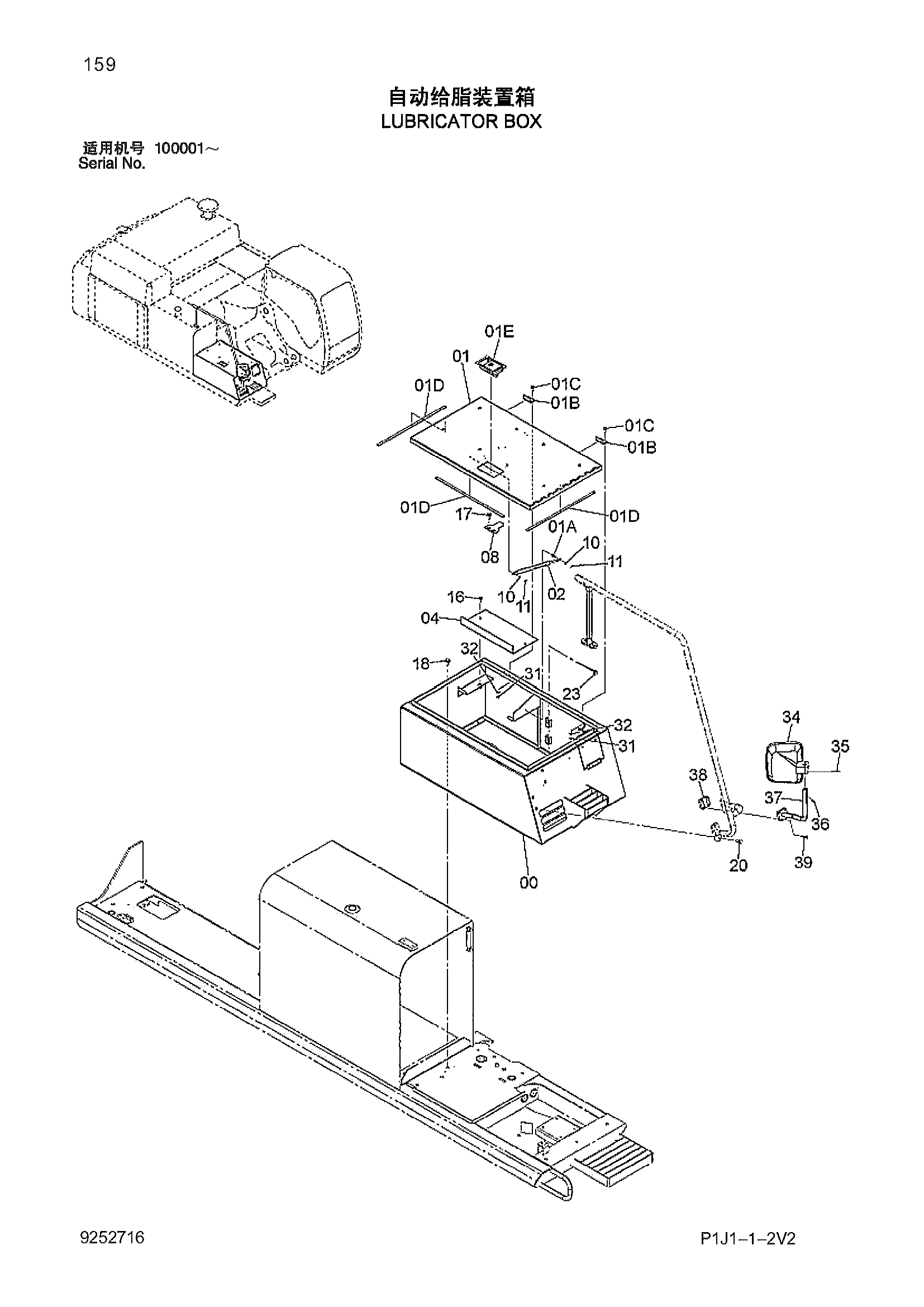

Заводская схема «Лубрикатор короб» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011704 | Крышка | 1 |
| 01 | 7053849 | Крышка | 1 |
| 01A | 4207234 | Палец | 1 |
| 01B | 9746541 | Петля | 2 |
| 01C | J901025 | Болт | 4 |
| 01D | 4606241 | Резиновая прокладка | 3 |
| 01E | 4466402 | Замок | 1 |
| 02 | 4487511 | Гидроцилиндр | 1 |
| 04 | 9768287 | Крышка | 1 |
| 08 | 4605339 | Ограничитель | 1 |
| 10 | A590108 | Плоская шайба | 2 |
| 11 | 4022697 | Стопорный палец | 2 |
| 16 | J271025 | Болт с шайбой | 2 |
| 17 | J271230 | Болт с шайбой | 2 |
| 18 | J281235 | Болт с шайбой | 6 |
| 20 | J271235 | Болт с шайбой | 6 |
| 23 | J281235 | Болт с шайбой | 2 |
| 31 | J950010 | Гайка | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 34 | 4418912 | Зеркало | 1 |
| 34A | 4653315 | Втулка | 1 |
| 35 | J780545 | Болт с внутренним шестигранником | 4 |
| 36 | 4144018 | Пружинный штифт | 1 |
| 37 | 8093819 | Стойка | 1 |
| 38 | 4376895 | Хомут | 1 |
| 39 | J260850 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
