Топливные трубопроводы — HITACHI ZX470H-3-HCMC

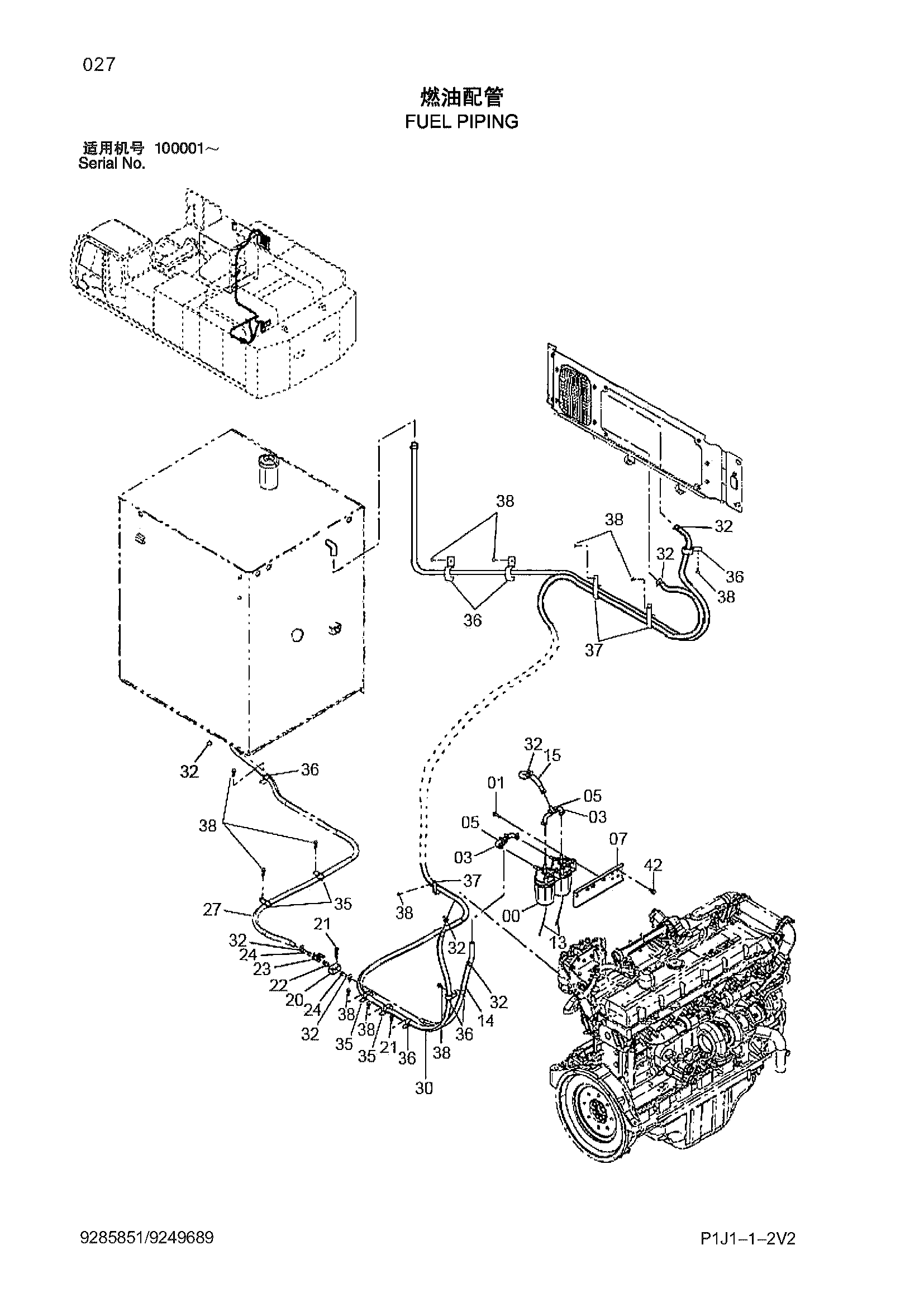

Заводская схема «Топливные трубопроводы» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679165 | Топливный фильтр | 2 |
| 01 | J271045 | Болт с шайбой | 4 |
| 03 | 4679166 | Угловой штуцер | 4 |
| 05 | 9768265 | Трубка | 2 |
| 07 | 8112029 | Кронштейн | 1 |
| 13 | 4677530 | Виниловый шланг | 2 |
| 14 | 9264221 | Топливный шланг | 1 |
| 15 | 9264222 | Топливный шланг | 1 |
| 20 | 4648394 | Блок | 1 |
| 21 | J271055 | Болт с шайбой | 2 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 4209782 | Шаровой клапан | 1 |
| 24 | 4649401 | Адаптер | 2 |
| 27 | 9264220 | Топливный шланг | 1 |
| 30 | 9264223 | Топливный шланг | 1 |
| 32 | 4514699 | Хомут шланга | 7 |
| 35 | 4411911 | Зажим | 4 |
| 36 | 4192035 | Зажим | 7 |
| 37 | 4193816 | Зажим | 3 |
| 38 | J271025 | Болт с шайбой | 12 |
| 42 | J271230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
