Гидролинии хода — HITACHI ZX470H-3-HCMC

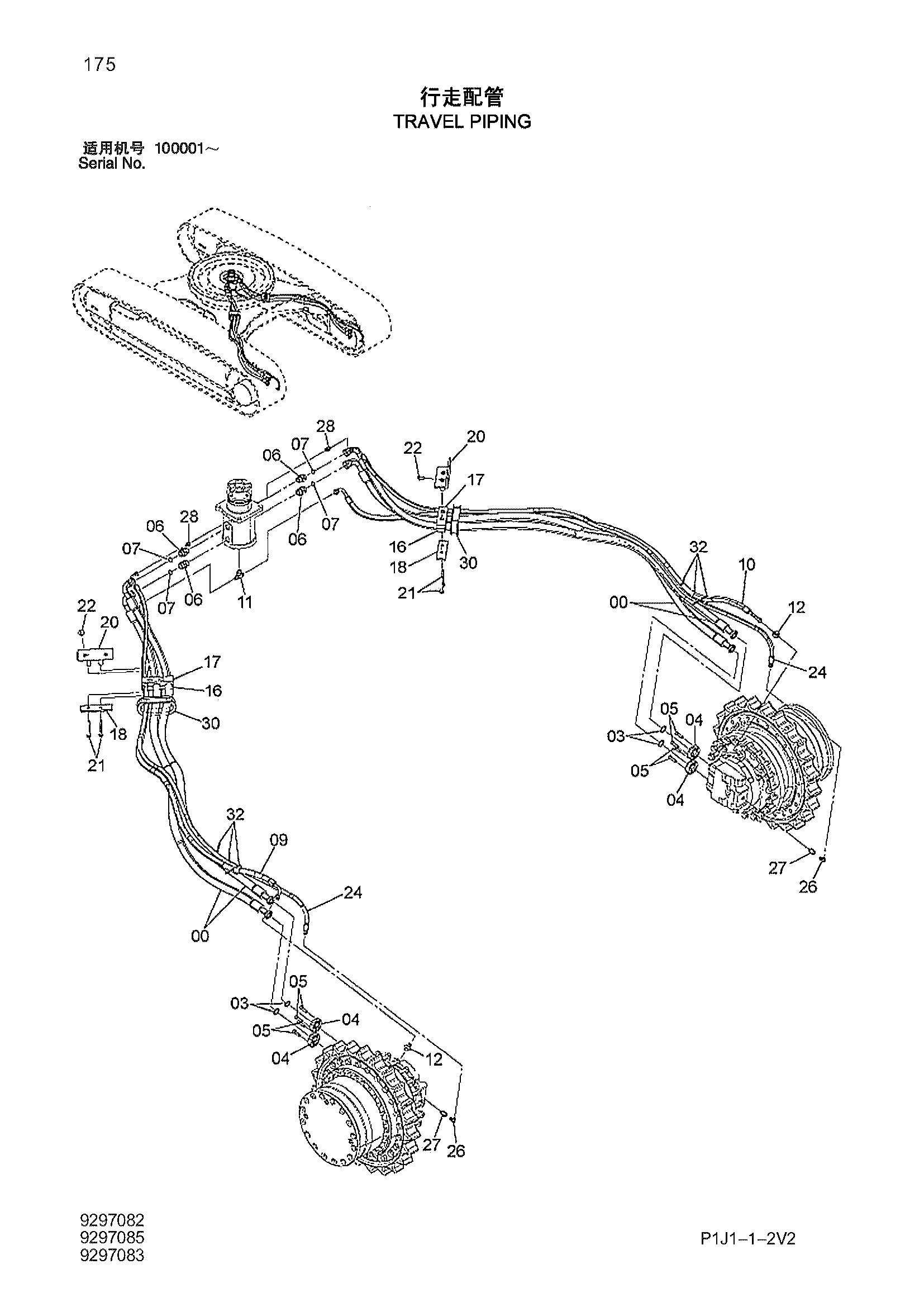

Заводская схема «Гидролинии хода» для HITACHI ZX470H-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640207 | Шланг | 4 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 4189535 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4640214 | Шланг | 1 |
| 10 | 4640213 | Шланг | 1 |
| 11 | A852544 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4279302 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4339413 | Хомут шланга | 2 |
| 17 | 4267673 | Хомут шланга | 2 |
| 18 | 4268908 | Пластина | 2 |
| 20 | 8061456 | Кронштейн | 2 |
| 21 | J271200 | Болт с шайбой | 4 |
| 22 | J281230 | Болт с шайбой | 4 |
| 24 | 4640210 | Шланг | 2 |
| 26 | A852323 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4202564 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852133 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4343768 | Резиновая втулка | 2 |
| 32 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470H-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
